電纜變頻諧振耐壓儀

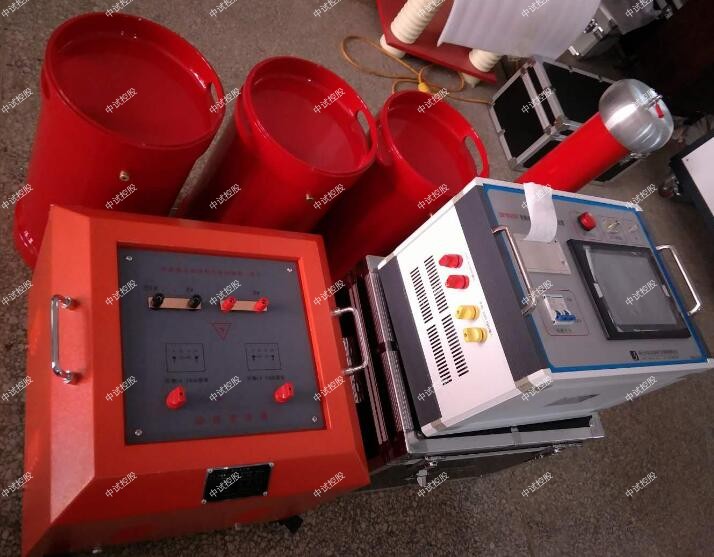

ZSBP-75KVA比25KV變頻串聯諧振耐壓試驗裝置

75指設備能輸出的最大額定容量，單位為kVA

25指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-75KVA比25KV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：25KV

電纜變頻諧振耐壓儀被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，中試控股開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源： 220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．裝置具有過壓、過流、零位啟動等保護功能

（三）ZSBP-75KVA比25KV變頻串聯諧振耐壓試驗裝置設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                       DL/T 849.6—2004

《電抗器》                                 GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

2.高壓諧振電抗器（共3臺）：25KVA/25KV

額定工作電壓：25kV

額定工作電流：1A

額定電感量：100H

連續工作時間：60min

溫    升：小于60度

工作頻率：30~300Hz

重量：38kg

3.激勵變：  1臺

額定容量：10kVA

輸入電壓：250V

輸出電壓： 2kV，4kV

4.電容分壓器一臺： FRC-60kV純電容式

   自身電容量：3000pF

   工作頻率：30～300Hz

   不確定度：1.5%

   額定電壓:60kV

   重量：10kg

1. 10kV/300mm2的電纜，長度 1.5km，電容量≤0.59 uF試驗頻率為30-300Hz,試驗電壓22kV，電抗器3并

技術參數

?   輸入電源:

電壓： 220V±10%(10kW以上)

頻率： 50/60Hz

?   輸出電壓：0-250V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

2、ZSBP-75KVA比25KV變頻串聯諧振耐壓試驗裝置功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，中試控股操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

?   耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   實時顯示試驗狀態，中試控股可根據試驗狀態進行相應操作。

?   強大的保護功能：ZSBP-75KVA比25KV變頻串聯諧振耐壓試驗裝置過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，保護響應時間不大于5微秒，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?   數據查詢功能,根據試驗日期查詢以往的試驗數據。

互感器變比測量使用方法是什么：

1.接線方法：紅、黑兩芯線對應接儀器面板的一、二次插孔，另一端分別接電流互感器對應的一、二次。紅色線接二次（K1）極端，中試控股黑線接電流互感器的二次（K2）端；紅色線接電流互感器的一次（L1）極性端，黑色線接電流互感器的一次（L2）端。

注意：如果互感器一次是穿形式，則紅色線從極端（P1或L1）穿進，再與黑線短接即可。
2.接好線后，插上電源（或用儀器內的直流電源），中試控股打開電源開關。按面板測量按鍵，等待大約10秒后，面板上液晶屏即顯示出測量的結果（顯示變比值，如100/5直接顯示20，100/1直接顯示100），同時極顯示互感器此時的接線方式及極。
3.如果要重復測量時，請按復位按鍵，之后再按測量按鍵即可進行再次測量。
4.觀察極性指示，如果顯示加極性，說明紅色線或黑色線所接的是加極性，則表示接線極性錯誤；如顯示減極，說明紅色線或黑色線所接的是減極性，則表示接線極正確。
電壓互感器變比測量使用方法：
5.和一次（即與電流互感器接線相反）。紅色線接二次（K1）極性端，黑線接電流互感器的二次（K2）端；紅色線接電壓互感器的一次（L1）極端，黑色線接電壓互感器的一次（L2）端。
6.接好線后，插上電源（或用儀器內的直流電源），打開電源開關。按面板測量按鍵，等待大約10秒后，面板上液晶屏即顯示出測量的結果（顯示變比值，如10KV/100V直接顯示100），同時極性顯示互感器此時的接線方式及極。
7.如果要重復測量時，請按復位按鍵，之后再按測量按鍵即可進行再次測量。

8.中試控股觀察極指示，如果顯示加極，說明紅色線或黑色線所接的是加極，則表示接線極錯誤；如顯示減極，說明紅色線或黑色線所接的是減極，則表示接線極正確。

高低壓電流互感器變比測試儀的使用方法及測試步驟

高低壓電流互感器變比測試儀的使用方法及測試步驟，高低壓電流互感器變比測試儀是針對高壓計量的一種新型用電稽查設備。

它可在不斷電、不改線的情況下檢測35KV及以下的計量裝置用電流互感器的變比和極性，中試控股還能檢測互感器初級和次級的相間一致性，從而有效的防止高壓計量采取更換高低壓電流互感器或電流互感器銘牌以及改變二次線極性或相別達到少計費的竊電行為。

高低壓電流互感器變比測試儀的使用方法及測試步驟如下：

測試準備：

1、檢查儀器各部分外觀，在無破損、變形、污穢、水漬的情況下，方可進行下一步；

2、打開電源開關，觀察液晶屏中各部分電池的電壓值和剩余電量百分數，看電池電量是否夠用。

3、檢查絕緣桿操作是否正常，每節桿的鎖緊部的功能是否正常，是否能靈活的鎖緊和放松，正常后方可使用。

高低壓電流互感器變比測試儀的的使用方法及測試步驟：

1、中試控股將低壓鉗表與主機連接好，注意接口處要鎖緊，防止開路；

2、接好主機天線，以保證無線通訊的質量良好（如果高低壓被測點之間距離很近，且無障礙物，可不用接天線）；

3、打開主機電源，選擇進入“變比測量”功能屏；

4、將低壓鉗表卡在被測互感器二次側導線的任意一根，中試控股使電流從鉗表標有流入端的方向流入，還要注意鉗口良好閉合；此時應在主機的液晶屏可顯示出二次電流的幅值；

4、將高壓鉗表與絕緣桿連接好，根據被測線路的高度調節好絕緣桿的長度，要保證每節桿的連接處都確實鎖緊；

5、向上輕推絕緣桿，將高壓鉗表卡在被測互感器的一次側導線上，也要注意電流的流入方向和鉗口的良好閉合；

6、讀取主機的測試結果；

7、下拉絕緣桿使高壓鉗表與被測線路脫離，動作要輕柔，不要猛力拉拽，防止機械結構損壞；

8、收起絕緣桿，將高壓鉗表的電源關閉，并從絕緣桿上取下；

9、從二次線上摘掉低壓鉗表，再將低壓鉗表從主機上摘除；

9、關閉主機電源，摘下天線；

10、將所有配件收到包裝箱內，測試完畢。

電纜變頻諧振耐壓儀高低壓電流互感器變比測試儀的使用方法及測試步驟，高低壓電流互感器變比測試儀使用簡便、易于攜帶、安全系數高，是用電稽查人員不可多得的檢測工具。在使用高低壓電流互感器變比測試儀的使用方法及步驟時需要兩者結合使用，具體的操作事項請結合現場高低壓電流互感器變比測試儀的使用說明進行操作。
