電纜交流耐壓儀
時間：2021-10-28
電纜交流耐壓儀
中試控股技術博士為您解答：對空載變壓器充電要求
（1）對變壓器充電時，一般應按照先從高壓側充電的原則進行充電，如需從中壓側充電，應核算驗證，并經省調總工批準方可進行；
（2）充電前，按調度要求將變壓器電壓分接頭調整到規定位置，使充電后空載變壓器各側電壓值不超過相應分接頭電壓的5%；
（3）新投產或大修后的變壓器在投入運行時，有條件者應先做零起升壓試驗，而后在全電壓下沖擊合閘五次，在并網前應校對相位；
（4）充電變壓器應具有完備的繼電保護，在對變壓器充電時，應選擇保護齊全、可靠和有后備保護的電源側充電。
4、 主變壓器中性點接地方式及其操作規定：
電纜交流耐壓儀對于中性點直接接地系統中，變壓器中性點的操作，須依據避免過電壓，繼電保護可靠動作和系統穩定等方面的要求進行考慮。
有關主變中性點接地方式及操作規定如下：
（1）變壓器中性點接地方式，應滿足各種運行方式下的繼電保護整定和運行要求；
（2）變壓器充電或停運前，必須將中性點接地刀閘推上，并使開關在斷開側的線圈中性點保持接地運行；
（3）并列運行的變壓器，在倒換中性點接地刀閘時，應先推（合）后拉；有關另序過流和另序過電壓保護要作相應切換；
（4）經消弧線圈接地系統中的并列運行變壓器在倒換操作時，不允許將消弧線圈同時接入兩臺變壓器中性點上，應先拉后推（合）；
（5）當數臺變壓器接入雙母線時，每一組母線上至少應有一臺變壓器中性點接地。
5、 變壓器開關需倒旁路開關帶時，應將相關差動保護退出，操作完畢后，經過檢查，保護切換正確，方可投入主變差動保護。

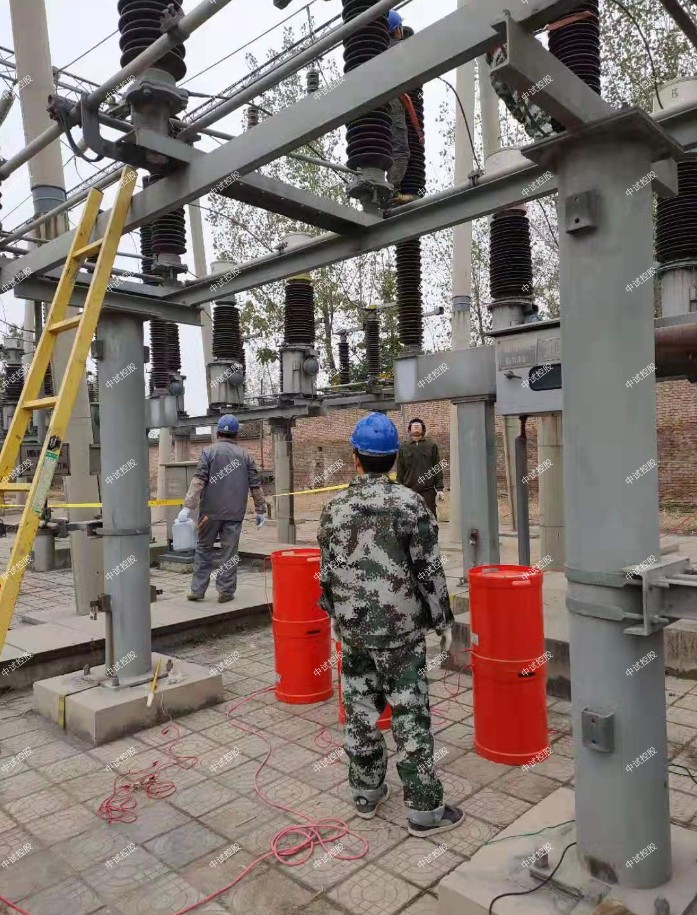

ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置
88指設備能輸出的最大額定容量，單位為kVA
44指設備能輸出的電壓等級，單位為kV；
（二）ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置技術指標
1．額定電壓：44KV
被試品的：
22kV-滿足10kV電纜交流耐壓試驗2KM；
42kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV-滿足35kV電纜交流耐壓試驗；
2．輸出電壓波形畸變率：<1.0％
3.允許連續工作時間：額定條件下一次工作60分鐘，
4．中試控股裝置自身品質因數：Q>50
5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）
7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）
8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）
9．輸入電源：單相220V
10．頻率調節范圍：30Hz～300Hz
11．系統測量精度：1.5％
12．裝置具有過壓、過流、零位啟動等保護功能
（三）ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006
《高壓諧振試驗裝置》 DL/T 849.6—2004
《電抗器》 GB10229.88
《電力設備預防試驗規程》 DL/T596-1996
《耦合電容器和電容分壓器》 IEC358(1990)
（四）中試控股設備主要配置及技術參數說明：
1.變頻電源一臺：
額定功率：10kVA；
輸入電壓：單相220V 45～65Hz
輸出電壓：0～250V可調
輸出電壓頻率：30～300Hz
0.1Hz步進可調
頻率不穩定度≤0.02%
輸出電流：0～40A
重量：16kg
2.高壓諧振電抗器（共2臺）：22kV/2A
額定工作電壓：22kV
額定工作電流：2A
額定電感量：45H
連續工作時間：60min
重量：52kg
溫 升：小于60度
工作頻率：30~300Hz
3.激勵變一臺：
額定容量：8kVA
輸入電壓：250V
輸出電壓：2KV/ 4kV;用于10kV交流耐壓試驗;
重量：50kg
4.電容分壓器一臺：TRF-60kV純電容式
自身電容量：2800pF
工作頻率：30～300Hz
不確定度：1.5%
額定電壓:60kV/2800pF
ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置重量：10kg
1、10kV電纜 300mm2 長度不大于1km，試驗電壓為22kV，試驗頻率為30Hz～300Hz. 22kV/2A電抗器1臺
2，10kV開關等，試驗電壓為42kV，中試控股試驗頻率為30Hz～300Hz. 22kV電抗器2臺串聯
3，10kV電纜 300mm2 長度不大于2km，試驗電壓為22kV，試驗頻率為30Hz～300Hz. 22kV/2A電抗器2臺并聯
1、技術參數
? 輸入電源:
電壓： 220V±10%
頻率： 50/60Hz
? 輸出電壓：0-250V（輸入220V）；
? 輸出波形：方波
? 頻率調節范圍：30-300Hz
? 頻率分辨率：0.01Hz
? 頻率穩定度：0.1%
? 頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
? 電壓分辨率：0.1kV
? 電壓測量精度：1.0%
? 電壓步進值： 1%，0.1%，0.01%
? 運行連續工作時間：60分鐘
2、功能描述
變頻電源有如下幾個顯著的特點：
? 波形為脈寬電壓調節的方波。
? 內部由ARM控制，操作功能得到優化,操作簡單。
? 自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。
? 自動試驗，可設置試驗程序，試驗程序分為5段，ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置系統自動按設置的程序完成試驗過程。
? 耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。
? 實時顯示試驗狀態，可根據試驗狀態進行相應操作。
? 強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。
? 試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。
? 數據查詢功能,根據試驗日期查詢以往的試驗數據。
電纜交流耐壓儀如需對氧化鋅避雷器進行75%VDC-1mA的測量時，應先升到電流到1000uA時電壓值停止(這時可記錄電壓、電流值)，然后按下黃色按鈕,電壓即降到原來的75%,并保持此狀態。此時可讀取微安表數值及電壓值。測量完畢后,調壓電位器逆時針回到零位,按下綠色按鈕,需再次升壓時按紅色按鈕即可。中試控股對大電容試品時，升壓應更要緩慢，并需要監視電流表充電電流不超過發生器的最大充電電流，一定要放慢升壓速度,避免充電電流過大。試驗完畢后，將電壓調節電位器逆時針回到零位上，隨后按綠色按鈕，切斷高壓，此時先不要關閉電源，電壓表顯示還有電壓值，此為存電電壓，等電壓降到2000V左右,方可用放電進行多次放電，確保安全。
直流高壓發生器具有多種保護功能，如：低壓過流、低壓過壓、高壓過流、高壓過壓、零位保護、不接地保護等。故障取樣采用傳感器，動作時間為納秒級，光隔離元件也為納秒級，動作時間一般在10微秒可完全關斷直流主回路。推動信號快速關斷保護在輸出端采用傳感器取樣，反應時間為納秒級，通過納秒級的光隔離元件和納秒級的模擬開關，全過程在2微秒內將功放電路的推動信號切斷，保證在輸出短路的情況下不損壞功率器件。
包含了交流耐壓試驗和直流耐壓試驗。由于在直流電壓和交流電壓作用下，設備絕緣上的電壓分布不同，因而直流耐壓試驗在某些交流電壓較難實現的絕緣強度測試方面發揮了重要作用，成為交流耐壓的有效補充。中試控股直流高壓發生器是直流耐壓試驗的主要設備，為保證直流耐壓試驗的準確可靠.直流高壓發生器需要進行定期量值校準。
