調頻式串聯諧振試驗耐壓儀

中試控股技術博士為您解答：(1)中試控股當發生一相(如A相)不完全接地時，即通過高電阻或電弧接地，這時故障相的電壓降低，非故障相的電壓升高，它們大于相電壓，但達不到線電壓。電壓互感器開口三角處的電壓達到整定值，電壓繼電器動作，發出接地信號。

(2)如果發生A相完全接地，則故障相的電壓降到零，非故障相的電壓升高到線電壓。此時電壓互感器開口三角處出現100V電壓，電壓繼電器動作，發出接地信號。

(3)電壓互感器高壓側出現一相(A相)斷線或熔斷件熔斷，此時故障相的指示不為零，這是由于此相電壓表在二次回路中經互感器線圈和其他兩相電壓表形成串聯回路，出現比較小的電壓指示，但不是該相實際電壓，非故障相仍為相電壓。中試控股互感器開口三角處會出現35V左右電壓值，并啟動繼電器，發出接地信號。

(4)由于系統中存在容和感參數的元件，特別是帶有鐵芯的鐵磁電感元件，在參數組合不匹配時會引起鐵磁諧振，并且繼電器動作，發出接地信號。

(5)空載母線虛假接地現象。在母線空載運行時，也可能會出現三相電壓不平衡，并且發出接地信號。但當送上一條線路后接地現象會自行消失。

中試控股技術博士為您解答：ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置

132指設備能輸出的最大額定容量，單位為kVA

54指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置技術指標

1．額定電壓：54KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV-滿足35kV電纜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．中試控股主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源： 220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006

《高壓諧振試驗裝置》 DL/T 849.6—2004

《電抗器》 GB10229.88

《電力設備預防試驗規程》 DL/T596-1996

《耦合電容器和電容分壓器》 IEC358(1990)

（四）ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置設備主要配置及技術參數說明：

1. 中試控股變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

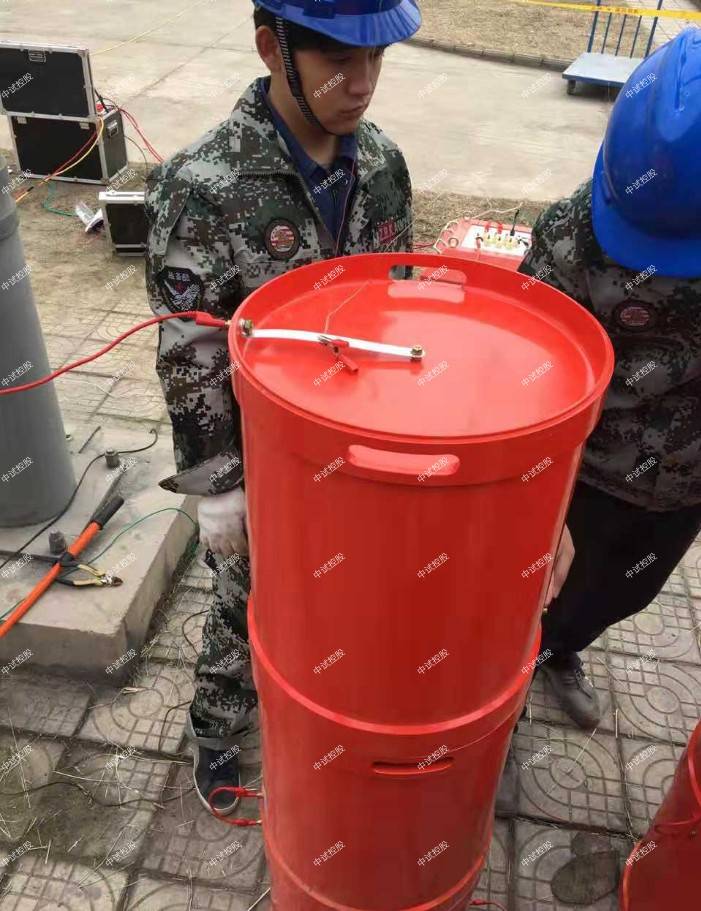

2.高壓諧振電抗器（共2臺）：66KVA/27KV

額定工作電壓：27kV

額定工作電流：2.5A

額定電感量：32H

連續工作時間：60min

溫 升：小于60度

工作頻率：30~300Hz

重量：42kg

3.激勵變： 1臺

額定容量：10kVA

輸入電壓：250V

輸出電壓： 2kV，4kV

4.電容分壓器一臺： FRC-60kV純電容式

自身電容量：2800pF

工作頻率：30～300Hz

不確定度：1.5%

額定電壓:60kV

重量：10kg

1. 10kV/300mm2的電纜，長度3.0km，電容量≤1.1 uF試驗頻率為30-300Hz,試驗電壓22kV，電抗器2并

2. 20kV/70mm2的電纜，長度2km，電容量≤0.3uF試驗頻率為30-300Hz,試驗電壓36kV，電抗器2串

1、技術參數

? 輸入電源:

電壓： 220V±10%(10kW以上)

頻率： 50/60Hz

? ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置輸出電壓：0-250V；

? 輸出波形：正弦波

? 頻率調節范圍：30-300Hz

? 頻率分辨率：0.01Hz

? 頻率穩定度：0.1%

? 頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

? 電壓分辨率：0.1kV

? 電壓測量精度：1.5%

? 電壓步進值： 1%，0.1%，0.01%

? 運行連續工作時間：60分鐘

2、功能描述

變頻電源有如下幾個顯著的特點：

? 波形為脈寬電壓調節的方波。

? 內部由ARM控制，操作功能得到優化,操作簡單。

? 自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

? 自動試驗，中試控股可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

? 耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

? 實時顯示試驗狀態，可根據試驗狀態進行相應操作。

? 強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，保護響應時間不大于5微秒，確保安全。

? 試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

? 數據查詢功能,根據試驗日期查詢以往的試驗數據。

調頻式串聯諧振試驗耐壓儀檢定電流互感器所需基本設備包括：

1、互感器校驗儀：測量標準互感器和被試互感器間的誤差，顯示工作電流。

2、標準電流互感器：互感器檢定中用作標準器，精度一般比被測高兩個等級以上，設計有多個變比抽頭，適應不同互感器的檢定。

3、升流器：與調壓器配合，匹配產生各種需要的測試電流。其容量、造價隨電流增加而增加。

4、負載箱：模擬被測互感器的實際工作狀態。

5、調壓器：用于調節測試電流，一般與保護和開關等安裝在一個操作臺內，分粗調和細調兩個調壓器，以滿足調節細度。在額定電流2500A以下測量時，可以用10KVA通用的調壓器組合制作，更大電流須特殊制作，一般需要30~60KVA。

6、大電流連接電纜：連接幾百、幾千安培電流，電纜價格不能忽視。

CT伏安特性試驗、PT伏安特性試驗，CT極性試驗、PT極性試驗，CT變比極性試驗和PT變比極性試驗

調頻式串聯諧振試驗耐壓儀目前對互感器誤差測試時，通常按互感器銘牌上的規定用電流負荷箱和電壓負荷箱對互感器進行測試，但互感器運行過程中實際二次負荷是多少？是不是就是互感器銘牌上規定值？互感器在實際二次負荷下的誤差是多少？

為了解決上述問題，實際測試互感器二次負荷就顯得特別重要。同時在測試實際二次負荷過程中如何取樣電流信號也是比較重要的問題。在測試現場二次負荷時停電斷開電流回路既不方便也不安全。采用鉗型電流互感器（鉗表）對線路電流進行采樣，方便用戶使用。二次壓降及負荷測試儀

另外有些公司產品采用取PT電壓作為儀器工作電源，這種方式不是很安全，在這種方式下，相當于給PT/CT增加了負荷，同時儀器變壓器的瞬間激磁電流很可能引起系統保護動作，影響供電安全。儀器采用大容量鋰電池作為儀器工作電源，既可以保障系統安全又可以給儀器提供比較純凈的電源，避免現場電源干擾，保證測量精度。
