變頻串聯諧振交流試驗耐壓儀

中試控股技術博士為您解答：操作步驟

操作者坐椅和腳下必須墊好橡膠絕緣墊，只有在測試燈熄滅狀態下，無高壓輸出方可進行被測機型連接或拆卸操作。

1.測試前對儀器進行校準，(方法：漏電電流5mA狀態下，用700KΩ陶瓷電阻跨接于地線夾同高壓測試之間至儀器報警為準。

2. 連接被測機型是在確定電壓表指定為“0”，測試燈滅狀態下將儀器地線夾夾緊被測機散熱架，并按下被測機型的電源開關。

3. 變頻串聯諧振交流試驗耐壓儀設定耐壓測試儀測試條件：A、電壓：3500V;B、漏電流：5mA;C、測試時間定時為：

4. 將測試緊貼電源線頭的任一交流輸入金屬。

5. 按下啟動鍵觀察測試結果，在設定時間內，超漏燈不亮，測被測機型為合格。

6. 如果被測機型超過設定漏電流值，則儀器自動切斷輸出電壓，同時鋒鳴器報警，超漏燈亮，則被測機型為不合格，按下復位鍵即可清除報警聲，再測試時應重新按啟動鍵。

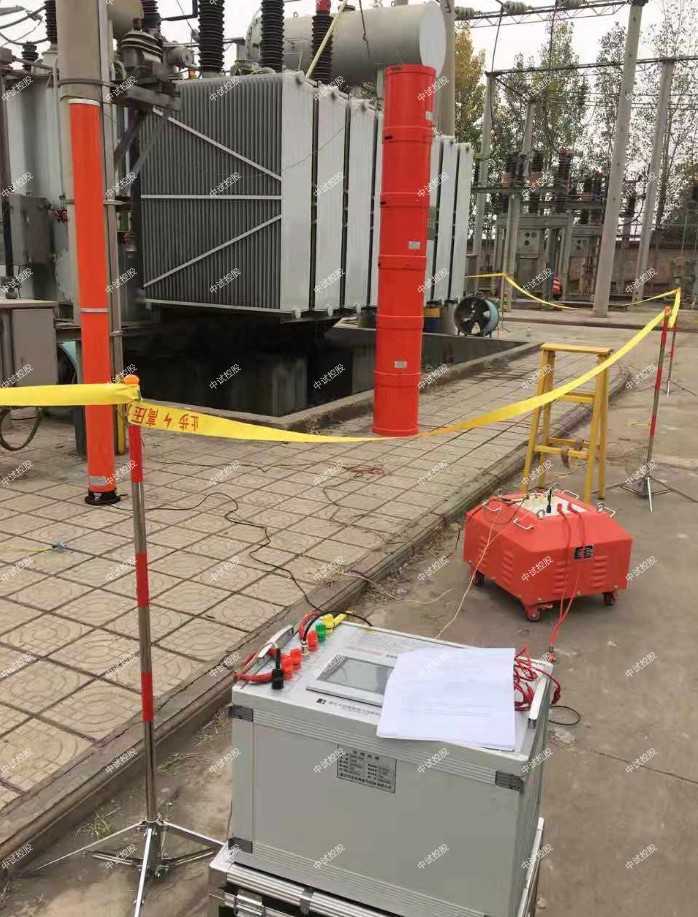

ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置

132指設備能輸出的最大額定容量，單位為kVA

22指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：30KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．中試控股電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源： 220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006

《高壓諧振試驗裝置》 DL/T 849.6—2004

《電抗器》 GB10229.88

《電力設備預防試驗規程》 DL/T596-1996

《耦合電容器和電容分壓器》 IEC358(1990)

（四）ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置設備主要配置及中試控股技術參數說明：

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

2. 高壓諧振電抗器（共3臺）：44KVA/22KV

額定工作電壓：22kV

額定工作電流：2A

額定電感量：50H

連續工作時間：60min

溫 升：小于60度

工作頻率：30~300Hz

重量：38kg

3. 激勵變： 1臺

額定容量：10kVA

輸入電壓：250V

輸出電壓： 2kV，4kV

4.電容分壓器一臺： FRC-30kV純電容式

自身電容量：6600pF

工作頻率：30～300Hz

不確定度：1.5%

額定電壓:30kV

ZSBP-132KVA/22KV變頻串聯諧振耐壓試驗裝置重量：10kg

1. 10kV/300mm2的電纜，長度 3km，電容量≤1.12 uF試驗頻率為30-300Hz,試驗電壓22kV，電抗器3并技術參數

? 輸入電源:

電壓： 220V±10%(10kW以上)

頻率： 50/60Hz

? 輸出電壓：0-250V；

? 輸出波形：正弦波

? 頻率調節范圍：30-300Hz

? 頻率分辨率：0.01Hz

? 頻率穩定度：0.1%

? 頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

? 電壓分辨率：0.1kV

? 電壓測量精度：1.5%

? 電壓步進值： 1%，0.1%，0.01%

? 運行連續工作時間：60分鐘

電壓互感器安裝時的注意事項

1.電壓互感器在投入運行前要按照規程規定的項目進行試驗檢查。例如，測極性、連 接組別、搖絕緣、核相序等。

2.電壓互感器的接線應保證其正確性，一次繞組和被測電路并聯，二次繞組應和所接 的測量儀表、繼電保護裝置或自動裝置的電壓線圈并聯，同時要注意極性的正確性。

3.接在電壓互感器二次側負荷的容量應合適，接在電壓互感器二次側的負荷不應超過其額定容量，否則，會使互感器的誤差增大，難以達到測量的正確性。

4.電壓互感器二次側不允許短路。由于電壓互感器內阻抗很小，若二次回路短路時， 會出現很大的電流，將損壞二次設備甚至危及人身安全。電壓互感器可以在二次側裝設熔斷器以保護其自身不因二次側短路而損壞。在可能的情況下，一次側也應裝設熔斷器以保護高壓電網不因互感器高壓繞組或引線故障危及一次系統的安全。

5.為了確保人在接觸測量儀表和繼電器時的安全，電壓互感器二次繞組必須有一點接地。因為接地后，當一次和二次繞組間的絕緣損壞時，可以防止儀表和繼電器出現高電壓危及人身安全。

變壓比試驗室在變壓器一側施加電壓，用儀表或儀器測量另一測電壓，然后根據測量結果計算變壓比。測定變壓比的方法有電橋法、雙電壓表法和標準互感器法。

變壓器變比試驗目的

電力變壓器在交接、更換繞組時，以及內部接線變動后，要測量繞組所有分接頭的變壓比。

變壓器在空載情況下，高壓繞組的電壓u1與低壓繞組電壓u2之比稱為變壓比。三相變壓器的變壓比通常按線電壓計算。變壓比試驗的目的是檢查繞組匝數是否正確，檢查分接開關狀況，檢查繞組有無層(匝)間金屬性短路等，為變壓器能否投入運行或并聯運行提供依據。

變頻串聯諧振交流試驗耐壓儀結果的分析判斷

1.各相接頭的電壓比與銘牌值相比，不應有顯著差別，且符合規律。

2.電壓35kV以下，電壓比小于3的變壓器電壓比允許偏差為±1%；其他變壓器，額定分接電壓比允許偏差為±0.5%，其他分接的電壓比應在變壓器阻抗電壓值百分數的1/10以內，但不得超過±1%。
