諧振耐壓儀裝置
時間：2021-11-01
諧振耐壓儀裝置
中試控股技術博士為您解答：在一般的情況下，檢驗變壓器中是否有電弧放電的情況，只要通過檢測變壓器中的乙炔氣體，氫氣的體積分數進行相關檢測。變壓器中的固體絕緣材料受熱或是經過電弧放射的影響之后，會有乙炔氣體產生，氫氣是因為絕緣油或是絕緣材料受到電弧影響之后產生的。對于110kv變壓器發生故障前的檢測數據，也就是標準數據值，與發生故障后的色譜數據進行對比分析。相關的數據規定是說乙炔的體積分數要小于5×10-6，氫氣的體積分數標準值為150×10-6，如果超出此數值，中試控股可以初步判定是因為變壓器內部的放電現象造成的。兩種氣體的超標，使得保護裝置發出了保護動作信號，在對變壓器進行輕瓦斯試驗，試驗表明動作信號準確，中試控股進一步驗證了短路故障是因為變壓器的內部放電導致的。

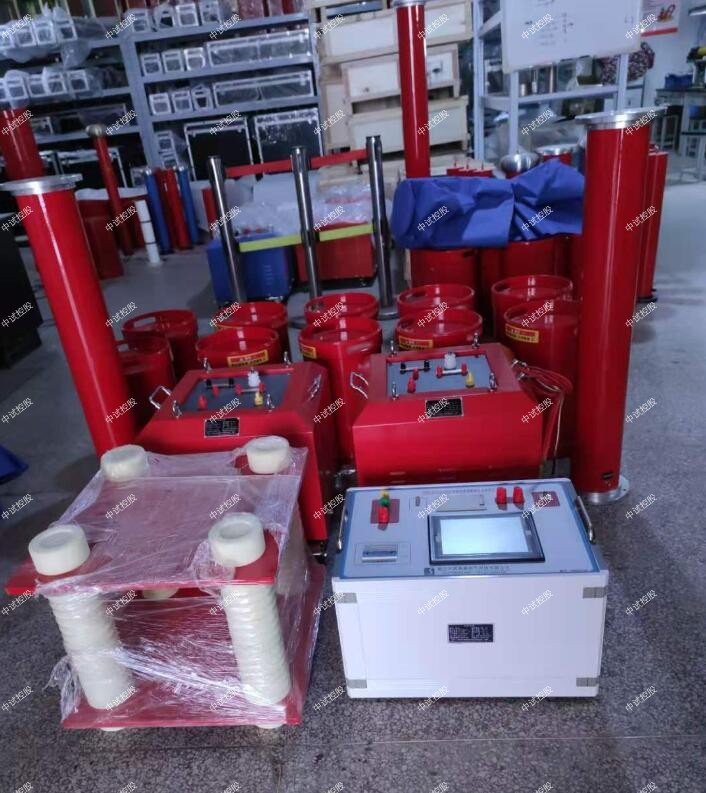

ZSBP-432KVA/216KV 變頻串聯諧振試驗成套裝置
1．額定電壓：216KV
被試品的：
22kV-滿足10kV電纜交流耐壓試驗；
52kV-滿足35kV電纜交流耐壓試驗；
72kV-滿足35kV變壓器交流耐壓試驗；
80kV-滿足110kV變壓器中性點交流耐壓試驗；
2．輸出電壓波形畸變率：<1.0％
3.允許連續工作時間：額定條件下一次工作15分鐘，
4．裝置自身品質因數：Q>50
5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
6. 水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）
8．中試控股主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）
9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）
10．ZSBP-432KVA/216KV 變頻串聯諧振試驗成套裝置輸入電源： 380/220V
11．頻率調節范圍：30Hz～300Hz
12．系統測量精度：1.5％
13．裝置具有過壓、過流、零位啟動等保護功能
（三）中試控股設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006
《水輪發電機組安裝技術規范》 GB/T8564――2003
《高壓諧振試驗裝置》 DL/T 849.6—2004
《電抗器》 GB10229.88
《電力設備預防試驗規程》 DL/T596-1996
《耦合電容器和電容分壓器》 IEC358(1990)
（四）ZSBP-432KVA/216KV 變頻串聯諧振試驗成套裝置設備主要配置及技術參數說明：
1.變頻電源一臺：
額定功率：20kVA；
輸入電壓：380/220V 45～65Hz
輸出電壓：0～500V可調
輸出電壓頻率：30～300Hz
0.01Hz步進可調
頻率不穩定度≤0.02%
輸出電流：0～40A
重量：16kg
2.高壓諧振電抗器（共4臺）：54KVA/54KV
額定工作電壓：54kV
額定工作電流：1A
額定電感量：100H
連續工作時間：60min
溫 升：小于60度
工作頻率：30-300Hz
重量：48kg
3.激勵變1臺：
額定容量：20kVA
輸入電壓：500V
輸出電壓：1.8kV，3.6kV， 6kV，
4.電容分壓器一臺：FRC-220kV純電容式(分兩節單節/110KV)
高壓電容量：1000pF
分壓比：2000:1
工作頻率：30～300Hz
誤差精度：1.5%
額定電壓:220kV
重量：10kg
ZSBP-432KVA/216KV 變頻串聯諧振試驗成套裝置技術參數
? 輸入電源:
電壓： 380/220V±10%
頻率： 45/65Hz
? 輸出電壓：0-500V；
? 輸出波形：正弦波
? 頻率調節范圍：30-300Hz
? 頻率分辨率：0.01Hz
? 頻率穩定度：0.1%
? 頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
? 電壓分辨率：0.1kV
? 電壓測量精度：1.5%
? 電壓步進值： 1%，0.5%，0.1%，0.01%
? 運行連續工作時間：60分鐘
2、功能描述
變頻電源有如下幾個顯著的特點：
? 波形為脈寬電壓調節的方波。
? 內部由ARM控制，操作功能得到優化,操作簡單。
? 自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。
? 自動試驗，中試控股可設置試驗程序，試驗程序分為5段，中試控股系統自動按設置的程序完成試驗過程。
? 耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。
? 實時顯示試驗狀態，中試控股可根據試驗狀態進行相應操作。
? ZSBP-432KVA/216KV 變頻串聯諧振試驗成套裝置強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。
? 試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。
? 數據查詢功能,根據試驗日期查詢以往的試驗數據。
耐壓試驗結果的判斷方法
如果在試驗過程中發生電壓下降或發生擊穿信號，這時不要輕易判斷變壓器擊穿。應繼續進一步測試，做進一步的證實：
1．用兆歐表測其絕緣電阻，若絕緣電阻為零或接近于零，則判為擊穿；或進行二次升壓試驗，電壓逐步施加，若是擊穿，在電壓加到一定值時，可觀察到擊穿點附近出現連續的火花放電或發熱冒煙，則判為擊穿。若第二次施壓，電壓上升了又下降，電流表的指針擺動劇烈，則判為飛弧不合格。
2．若絕緣電阻沒有太大變化，或二次升壓后可持續1min無擊穿動作，則認為第一次擊穿是空氣間隙擊穿（塵埃等物質引起），我們通常稱為飛弧 。外加電壓消失后，擊穿間隙立即自行復原，變壓器的絕緣電阻不會發生變化，變壓器的絕緣性能沒有發生變化，不能判定為不合格。
試驗所用高壓設備的容量的計算與分析
試驗所用設備中升壓變壓器容量應根據被測變壓器的容量來決定。如果容量太小，施壓時因泄漏電流劇增會造成變壓器輸出電壓明顯降低，影響對測試結果的正確判斷。
升壓變壓器一般要滿足兩個條件：（1）在正常連續耐壓試驗時，變壓器繞組溫升不應超過允許值；（2）當被測變壓器擊穿時變壓器要能提供足夠大的電流通過絕緣的擊穿點。
在對110kv電力變壓器的故障檢測中，主要有以下的檢測項目。
1.1繞組直流電阻檢測
直流電阻的檢測是一項非常有效的試驗項目，能直接反映繞組匝間的短路，導線電阻差異，分接開關接觸情況，以及繞組斷股等問題。檢測的環境溫度為25度，記錄每次的數據，如果檢測數據表明，繞組直流電阻的阻值明顯較少，誤差超過了限定值，直流電阻的阻值減小，一般是由于匝間短路導致的。
介質損耗試驗
測量變壓器繞阻的介質損耗因素tgδ，可以用來判斷變壓器是否存在短路故障，對于中小型的變壓器，這個方法十分有效，但是大型變壓器的損耗體積較小，相對整體體積來說靈敏度很低。因為，變壓器的繞阻介質損耗因素tgδ是由多個等值的電路并聯而成的，繞阻的總阻值小于支路電路的tgδ值，并大于tgδ的小值。只有在短路部分體積較大時，才容易測量出來，反映出不合格數值。在現實中，對比理論值與測量值的差異，分析大型變壓器的雙繞組進行介質損耗因素以及電容的變化關系，試驗參照《現場絕緣實驗實施導則.介質損耗因素tgδ試驗》。
諧振耐壓儀裝置變比試驗
在變比試驗中，如果雙繞組變壓器的繞組出現了匝間短路的故障，匝間短路的繞組直流電阻變小，比其它同類兩相繞組電阻小；一次（二次）繞組匝間短路，變比會變小（變大）。在電阻值變小后，若高壓線圈短路則變比值變小，若低壓線圈短路則變比值變大。因此可以通過直流雙臂電橋測量繞組的電阻值，與其他二相或以前記錄值相比較。 對于絕緣油耐壓試驗中的升壓速度，電力行業標準（DL/T 429.9-1991）和標準（GB/T 507-2002）有不同的規定。
DL/T 429.9-1991中規定，測量絕緣油的擊穿電壓（俗稱耐壓值）時的升壓速度為3000V/s，允許誤差為±10%。
GB/T 507-2002中規定，測量絕緣油的擊穿電壓（俗稱耐壓值）時的升壓速度為2000V/s，允許誤差為±10%。
所以測量油耐壓時的升壓速度取決于測量時采用行標
諧振耐壓儀裝置變壓器短路試驗
通過對變壓器的短路試驗可以求得變壓器的負載損耗Pk和短路阻抗Zk，中試控股變壓器的短路阻抗是指在額定頻率和參考溫度下，一對繞組中、某一繞組的端子之間的等效串聯阻抗Zk=Rk+jXk。由于它的值除計算之外，還要通過負載試驗來確定，所以習慣上又把它稱為短路電壓或阻抗電壓。阻抗一般使用百分比來表示[2]，即uz=（Uz/U1n）*100%。短路試驗可以再任何一側進行，但由于試驗過程電流過大，可達到額定電流，而鎖甲電壓Uk很低，因而通常將高壓線圈接至電源，而將低壓線圈直接短路。
