發電機交流耐壓儀
時間：2021-11-01
發電機交流耐壓儀
中試控股技術博士為您解答：試驗變壓器一般應在規定的額定電壓范圍內使用，避免使用在鐵芯的飽和部分。
串聯諧振裝置由20~300Hz變頻電源，電抗器，激勵變壓器，補償電容和電容分壓器組成，串聯諧振電源是用諧振電抗器和被測試品電容之間的調頻，產生諧振從而產生大的電流和電壓。絕緣的擊穿電壓值不僅與試驗電壓的幅值有關，還與加壓的持續時間有關，其擊穿電壓隨加壓時間的增加而逐漸下降，對于各設備的絕緣材料能承受的過電壓倍數， 相關規程對此也有相關標準。

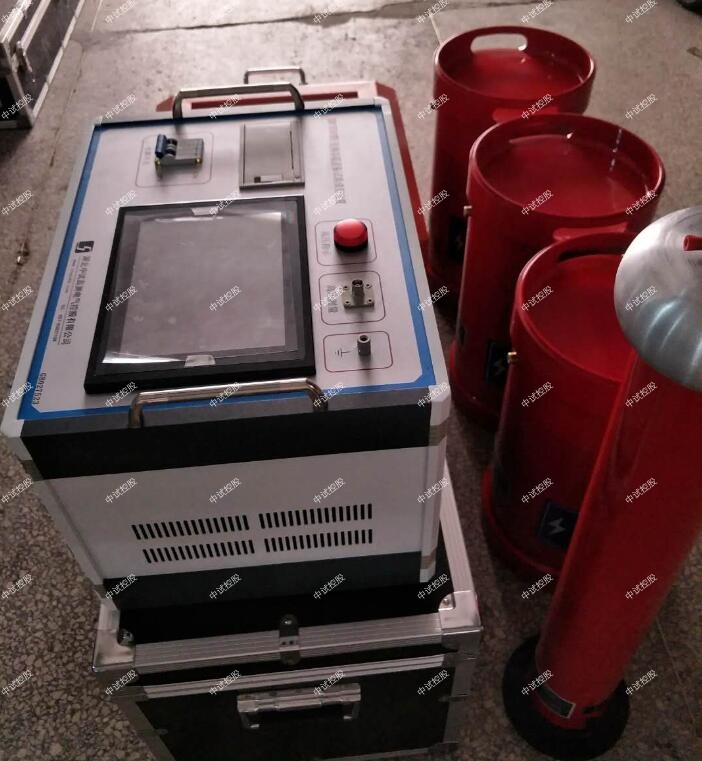

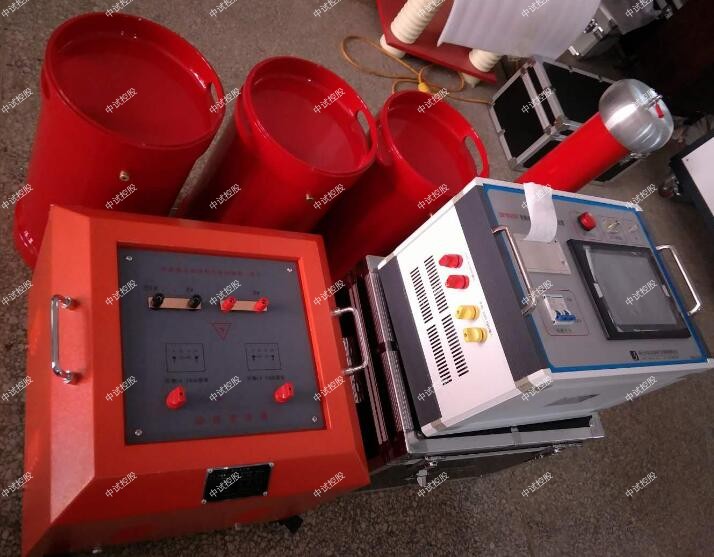

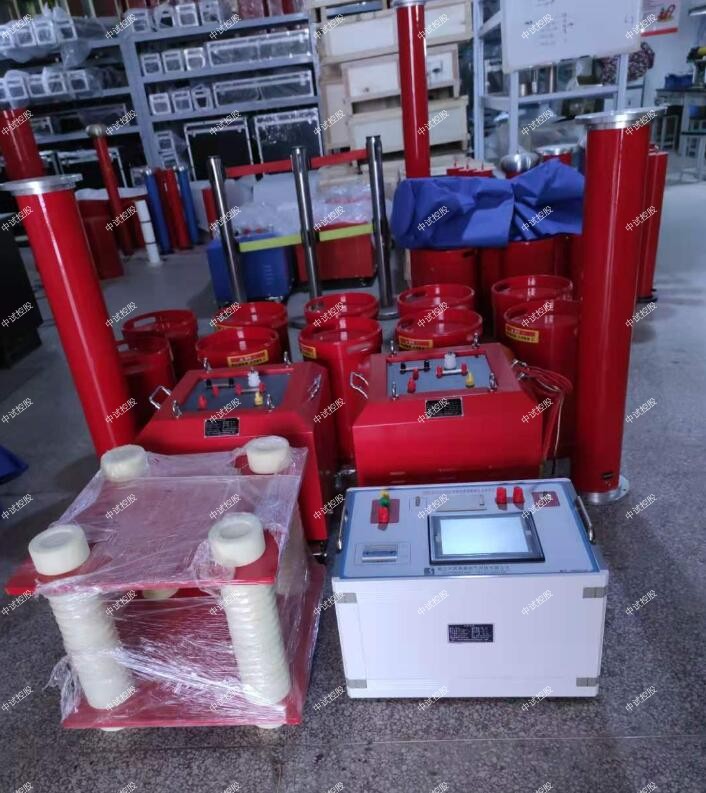

ZSBP-560KVA/270KV變頻串聯諧振耐壓試驗裝置
技術指標
1．額定電壓：270kV
被試品的：
22kV-滿足10kV電纜交流耐壓試驗；
35kV-滿足10kV變壓器交流耐壓試驗；
42kV-滿足10kV開關等交流耐壓試驗；
52kV-滿足35kV電纜交流耐壓試驗；
72kV-滿足35kV變壓器交流耐壓試驗；
95kV-滿足35kV開關交流耐壓試驗；
160kV-滿足110kV變壓器交流耐壓試驗；
184kV-滿足110kV開關交流耐壓試驗；
2．輸出電壓波形畸變率：<1.0％
3.允許連續工作時間：額定條件下一次工作60分鐘，
4．ZSBP-560KVA270KV變頻串聯諧振耐壓試驗裝置裝置自身品質因數：Q>50
5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
6.水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）
8．中試控股主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）
9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）
10．輸入電源： 380/220V
11．頻率調節范圍：30Hz～300Hz
12．系統測量精度：1.5％
13．裝置中試控股具有過壓、過流、零位啟動等保護功能
（三）ZSBP-560KVA270KV變頻串聯諧振耐壓試驗裝置設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006
《水輪發電機組安裝技術規范》 GB/T8564――2003
《高壓諧振試驗裝置》 DL/T 849.6—2004
《電抗器》 GB10229.88
《電力設備預防試驗規程》 DL/T596-1996
《耦合電容器和電容分壓器》 IEC358(1990)
（四）ZSBP-560KVA270KV變頻串聯諧振耐壓試驗裝置設備主要配置及技術參數說明：
1.變頻電源主機1臺：
額定功率：25kVA；
輸入電壓： 380/220V 45～65Hz
輸出電壓：0～500V可調
輸出電壓頻率：30～300Hz
0.01Hz步進可調
頻率不穩定度≤0.02%
輸出電流：0～50A
重量：32kg
2.高壓電抗器6臺：94kVA/45kV
額定工作電壓：45kV
額定工作電流：2.1A
額定電感量：85H
連續工作時間：60min
溫 升：小于60度
工作頻率：30-300Hz
重量：55kg
3.激勵變2臺：
額定容量：12.5kVA
輸入電壓：500V
輸出電壓：1.75KV,3.5kV，7kV，14kV，
4.電容分壓器1臺：270kV純電容式
高壓電容量：1000pF
分壓比：2000:1
工作頻率：30～300Hz
誤差精度：1.5%
額定電壓:270kV
重量：20kg
技術參數
? 輸入電源:
電壓： 380/220V±10%
頻率： 45/65Hz
? 輸出電壓：0-500V；
? 輸出波形：正弦波
? 頻率調節范圍：30-300Hz
? 頻率分辨率：0.01Hz
? 頻率穩定度：0.1%
? 頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
? 電壓分辨率：0.1kV
? 電壓測量精度：1.5%
? 電壓步進值： 1%，0.5%，0.1%，0.01%
? 運行連續工作時間：60分鐘
2、功能描述
變頻電源有如下幾個顯著的特點：
? 波形為脈寬電壓調節的方波。
? ZSBP-560KVA270KV變頻串聯諧振耐壓試驗裝置內部由ARM控制，操作功能得到優化,操作簡單。
? 自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。
? 自動試驗，中試控股可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。
? ZSBP-560KVA270KV變頻串聯諧振耐壓試驗裝置耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。
? 實時顯示試驗狀態，中試控股可根據試驗狀態進行相應操作。
? 強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。
? 試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。
? 數據查詢功能,根據試驗日期查詢以往的試驗數據。
串聯諧振耐壓電纜在什么樣的情況下需做電纜耐壓試驗？
1、新設備交接試驗；
2、預防性試驗；
3、送電前確認試驗。
電纜耐壓試驗方法
1、直流耐壓試驗；
2、0.1Hz超低頻交流耐壓試驗；
3、變頻串聯諧振耐壓試驗
串聯諧振耐壓注意事項
串聯諧振耐壓試驗系統中，所需電源容量遠小于被試品的試驗容量。通常，設備設計的Q值均在40以上，也就是說，假若電纜試驗需要800kVA的輸（即基波）的電流是零電抗回路，而對其它諧波的電流是高電抗回路。所以，輸出電流的波形基本上是正弦波。
在升壓過程中,電流下降,電壓基本不變或有下降趨勢,這可能是由于試驗負載過大,電源容量不夠所致,在遠距離外接用電源或使用攜帶型發電機時,尤其應注意這一點。
試驗變壓器所接被試品大多是電容性,在交流耐壓試驗時,容性電流在繞組上產生漏抗壓降,造成實際作用到被試品上的電壓值超過按變比計算的高壓側所應輸出的電壓值,產生容升效應。因此,在進行較大電容量被試品的交流耐壓試驗時,要求直接在被試品端部測量試驗電壓,以免被試品受到過高的電壓作用。
交流耐壓試驗前,應將被試品的外絕緣表面擦拭干凈,對充油設備應按規定將油靜止一段時間,以排除內部可能存在空氣
交流耐壓試驗屬于試驗,必須在所有絕緣試驗項目試驗合格后才能進行交流耐壓試驗。
在升壓過程中,電壓上升緩慢,而電流急劇上升,這可能是由于被試設備存在短路或類似短路的情況所致,也可能是被試設備容量過大或接近諧振所致
出電流波形好。試驗回路僅對工作頻率（即基波）的電流是零電抗回路，而對其它諧波的電流是高電抗回路。所以，輸出電流的波形基本上是正弦波。
自保護性能好。當串聯諧振回路達到ωL=l/ωC的條件時，系統才有高壓輸出，而被試電纜一旦發生擊穿，相當于電容被短路，回路失諧，高壓立即降落，電抗器的電抗限制短路電流，保護試驗裝置不會過電壓及大電流的沖擊。所以在串聯諧振試驗裝置中，不需要加球隙或電阻保護，也不需要其它保護方式來保護。串聯諧振試驗裝置適用于高電壓的電容性試品的交接和預防性試驗。
發電機交流耐壓儀影響電纜故障波形的因素
1、電纜的絕緣層材料。如果是油紙電纜或純凈的交聯聚乙烯材料，則故障波形簡單、清晰；
2、電纜故障絕緣電阻是否小于1000歐姆，當小于1000歐姆時故障點反射波形比較清晰；
3、脈沖反射儀是否有比較法功能，有比較法的脈沖反射儀將好相、壞相的波形在同一屏下同時展示，二者波形的分叉點就是故障點的位置；
4、被測電纜是否有T接分支電纜。如有，則需要有TDR伴侶協助，在被測主干電纜遠端或分支電纜遠端TDR伴侶的開斷信號，使故障點發射波形與分支電纜遠端分別出來。
發電機交流耐壓儀所需要的主要設備有：
試驗變壓器、調壓及控制設備、電壓測量裝置、保護電阻及保護球隙等。
變頻串聯諧振耐壓試驗加壓方法
工頻耐壓試驗即對被試品工頻電壓，以檢驗被試品對工頻電壓升高的絕緣承受能力，工頻耐壓試驗裝置由控制箱和試驗變壓器組成，一般規定工頻耐壓時間為1min。
工頻耐壓試驗對某些被試品，如變壓器、電磁式電壓互感器等，采用從二次側加壓而使一次側得到高壓的試驗方法來檢查被試品的絕緣。而通常的工頻耐壓試驗只是考驗了主絕緣，卻沒有考驗縱絕緣，因此要做感應耐壓試驗，可查看“檢驗變壓器縱絕緣的方法”
變頻串聯諧振斷路器的功能簡述
在測量斷路器耐壓試時，我們所為工頻高壓，將不用的測量斷口應該可靠接地，根據不同的斷口狀態不同的電壓值 ，持續時間為1分鐘，如果過程中，發生放電造成設備保護，應該充分檢查接線方法，安全距離后再次進行斷口的耐壓試驗，如果您需要對其放電，請正確的使用
在電力系統中，斷路器是用于在規定時間內能夠關合、承載和開斷正常回路的開關裝置，應用極其的廣泛，斷路器按照電壓等級，可以分為高壓斷路器和低壓斷路器，一般將3kV以上的稱為高壓電器，斷路器耐壓試驗的測量一般采用油浸式試驗變壓器或者是串聯諧振試驗裝置進行測試，前者的適用性更強一些
