變頻諧振耐壓儀

中試控股技術博士為您解答：電纜串聯諧振

工頻耐壓試驗安全要注意的六點

查明原因后再做試驗。

① 電壓表指針擺動很大；

② 發現絕緣燒焦的異味、冒煙現象；

③ 被測試品內有不正常的聲音

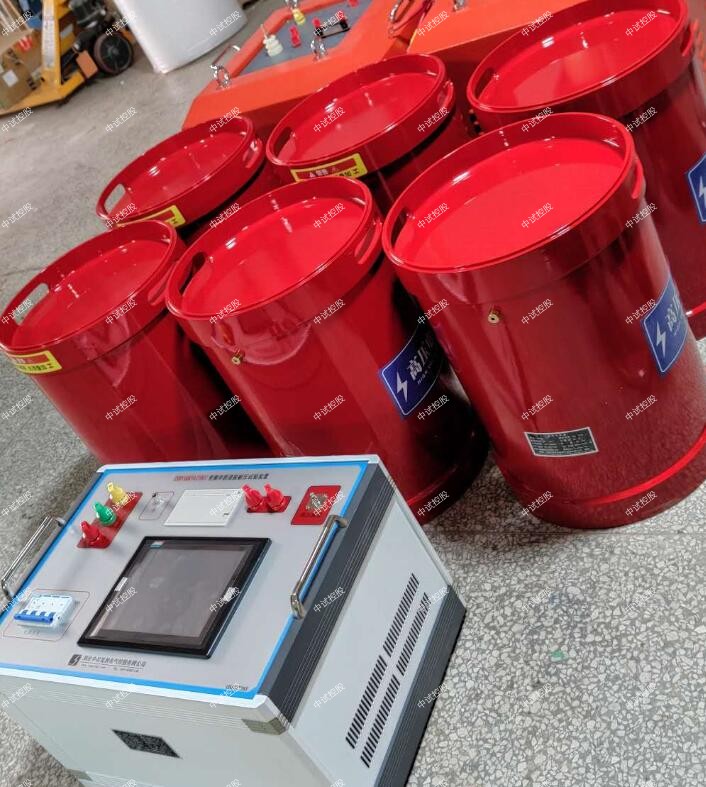

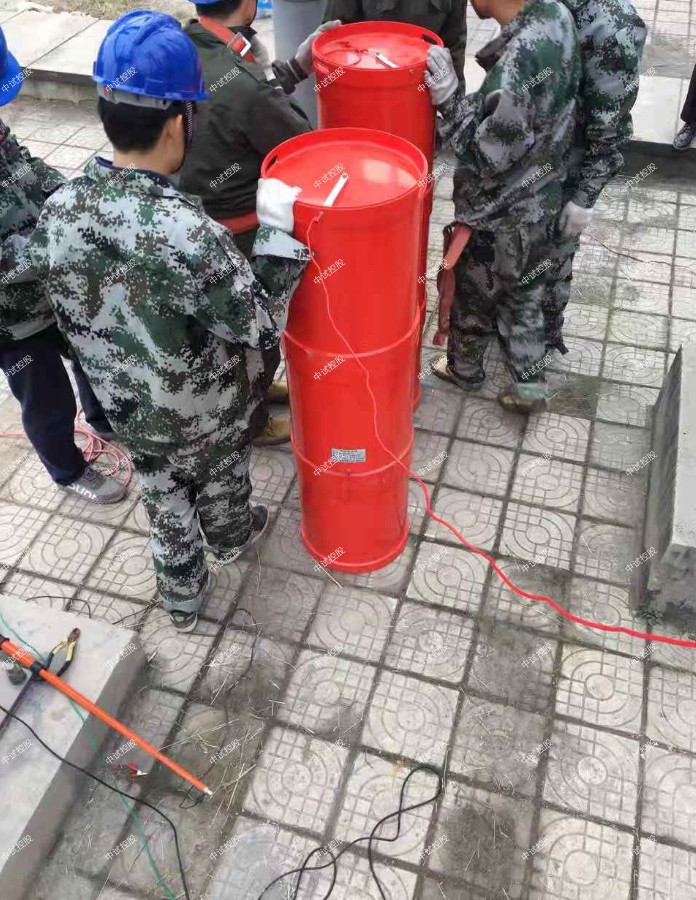

ZSBP-1000KVA/500KV變頻串聯諧振耐壓試驗成套裝置

技術參數

1000指設備能輸出的最大額定容量，單位為kVA

500指設備能輸出的電壓等級，單位為kV；

（二）1000kVA/500kV變頻諧振試驗裝置技術指標

1．額定電壓：500KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

128kV-滿足110kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

95kV-滿足110kV變壓器中性點交流耐壓試驗

184kV-滿足110kV開關等交流耐壓試驗

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6. 中試控股水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 380/220V

11．頻率調節范圍：30Hz～300Hz

12．ZSBP-1000KVA/500KV變頻串聯諧振耐壓試驗成套裝置系統測量精度：1.5％±200V

13．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《水輪發電機組安裝技術規范》                GB/T8564――2003

《高壓諧振試驗裝置》                        DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）ZSBP-1000KVA/500KV變頻串聯諧振耐壓試驗成套裝置設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：40kVA；

輸入電壓： 380/220V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～80A

重量：28kg

2.   高壓諧振電抗器（共10臺）：100KVA/50KV

額定工作電壓：50kV

額定工作電流：2A

額定電感量：95H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：65kg

3.   激勵變2臺：

額定容量：20kVA

輸入電壓：500V

輸出電壓：2/4/8/20Kv

重量：90kg

4.電容分壓器一臺： 500kV純電容式

   自身電容量：1000pF

   工作頻率：30～300Hz

分壓比：3000:1

   不確定度：1.5%±200V

   額定電壓:500kV

   重量：30kg

技術參數

?   輸入電源:

電壓： 380/220V±10%

頻率： 45/65Hz

?   輸出電壓：0-500V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.5%，0.1%，0.01%

?   ZSBP-1000KVA/500KV變頻串聯諧振耐壓試驗成套裝置運行連續工作時間：60分鐘

2、功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，中試控股可設置試驗程序，試驗程序分為5段，ZSBP-1000KVA/500KV變頻串聯諧振耐壓試驗成套裝置系統自動按設置的程序完成試驗過程。

?   耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   實時顯示試驗狀態，可根據試驗狀態進行相應操作。

?   強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?   數據查詢功能,根據試驗日期查詢以往的試驗數據。

中試控股技術博士為您解答：電纜串聯諧振交流耐壓試驗是鑒定電力設備絕緣強度有效和直接的方法。

電力設備在運行中，絕緣長期受著電場、溫度和機械振動的作用會逐漸發生劣化。其中包括整體劣化和部分劣化。例如由于局部地方電場比較集中或者局部絕緣比較脆弱就存在局部。各種預防性試驗方法，各有所長，均能分別發現一些，反映出絕緣的狀況，但其他試驗方法的試驗電壓往往都低于電力設備的工作電壓，作為安全運行的保證還不夠有力。直流耐壓試驗雖然試驗電壓比較高，能發現一些絕緣的弱點，但是由于電力設備的絕緣大多數都是組合電介質，在直流電壓的作用下，其電壓是按電阻分布的，所以交流電力設備在交流電場下的弱點使用直流作試驗就不一定能夠發現，例如發電機的槽部在直流下就不易被發現。交流耐壓試驗符合電力設備在運行中所承受的電氣狀況，同時交流耐壓試驗電壓一般比運行電壓高，因此通過試驗后，設備有較大的安全裕度，所以這種試驗已成為保證安全運行的一個重要方法。

但是由于交流耐壓試驗所采用的試驗電壓比運行電壓高得多，過高的電壓會使絕緣介質損失增大、發熱、放電，會加速絕緣的發展，因此，從某種意義上講，交流耐壓試驗是一種試驗。

試驗中，如果試品短路或故障擊穿，控制箱中的過流繼電器工作，此時，將調壓器回至零位，并切斷電源后，方可將試品取出。

試驗變壓器和控制箱應有可靠的接地；

為了確保變壓器可以一切正常運作，應常常開展以下幾類檢測：

(1)、溫度測試。變壓器運作情況是否一切正常，溫度的高矮是很關鍵的。技術規范要求頂層油溫度不能超過85C(即溫度55C)。通常變壓器都配有溫度測量設備。

(2)、負載測量。以便提升變壓器的使用率，降低電磁能的損害，在變壓器運作中，務必測量變壓器真實能擔負的供電系統工作能力。測量工作中一般在每個時節用電量高峰期時期開展，用鉗形電流表立即測量。電流應是變壓器額定電壓的70～80%，超出時表明過負載，應先調節。

變頻諧振耐壓儀變壓器絕緣油時需要做哪些試驗?

(3)、工作電壓測量。技術規范規定工作電壓變化范疇應在額定電流±5%之內。假如超出這一范疇，應選用分連接頭開展調節，使工作電壓超過要求范疇。通常用電流表各自測量次級線圈端電壓和未端端電壓。

(4)、接地電阻測量。以便使變壓器自始至終處在一切正常運作情況，務必開展接地電阻的測量，防止絕緣層脆化。測量時要想方設法使變壓器終止運作，運用搖表測量變壓器接地電阻值，規定測定電阻器高于之前所測值的70%，采用搖表時，底壓電磁線圈可選用500伏額定電壓的。 有的變壓器中性點立即接地裝置，有的變壓器中性點經空隙接地裝置，變壓器中性點的維護關鍵是體現接地裝置常見故障。

變頻諧振耐壓儀變壓器耐壓試驗

狀況1：當系統軟件產生接地裝置常見故障，中性點接地的變壓器應安置零序電流維護，可由每段構成，第一段各帶2個期限，短期限姿勢于斷掉母聯或按段隔離開關，變小常見故障危害范疇，長期限姿勢于斷掉變壓器各側隔離開關。

狀況2：當系統軟件產生接地裝置常見故障，中性點接地的變壓器跳開后，電力網零序電壓上升或串聯諧振過壓等都是嚴重危害中性點不接地裝置的變壓器中性點絕緣層。因而，中性點不接地裝置的變壓器應安置零序電壓維護或空隙零序電流維護。

試驗過程中，升壓速度不能太快，也決不允許突然全電壓通電或斷電；

在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，并切斷電源，停止試驗，
