串聯變頻諧振耐壓儀

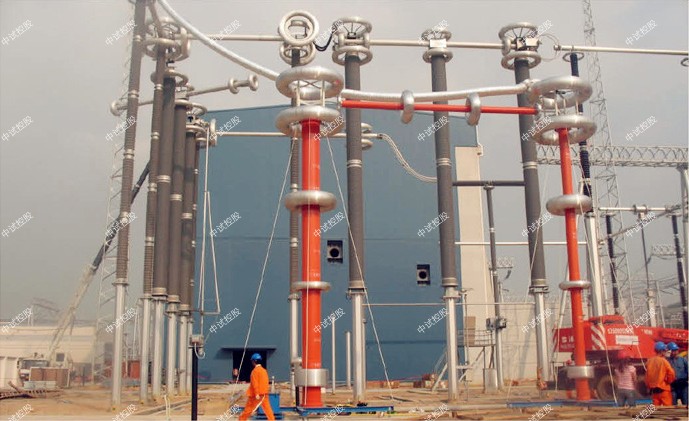

中試控股技術博士為您解答：ZSBP-9120KVA/240KV變頻串聯諧振耐壓試驗裝置

240指設備能輸出的最大額定容量，單位為kVA

120指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-9120KVA/240KV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：120KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；中試控股52kV-滿足35kV電纜交流耐壓試驗；

85kV-滿足35kV變壓器交流耐壓試驗；

85kV-滿足35kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．ZSBP-9120KVA/240KV變頻串聯諧振耐壓試驗裝置主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源： 220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．中試控股裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：15kVA；

輸入電壓：單相380V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

2.高壓諧振電抗器（共4臺）：60KVA/30KV

額定工作電壓：30kV

額定工作電流：2A

額定電感量：46H

連續工作時間：60min

溫    升：小于60度

工作頻率：30~300Hz

重量：48kg

3.   激勵變：  1臺

額定容量：15kVA

輸入電壓：500V

輸出電壓： 2kV，4kV

4.電容分壓器一臺： FBC-120kV純電容式

   自身電容量：2000pF

   工作頻率：30～300Hz

   不確定度：1.5%

   額定電壓:120kV 重量：35kg

1. 10kV/400mm2的電纜，長度2.0km，電容量≤0.81uF試驗頻率為30-300Hz,試驗電壓22kV，電抗器4

2. 35kV/400mm2的電纜，長度1km，電容量≤0.21uF試驗頻率為30-300Hz,試驗電壓52kV，電抗器2串2并

3. 滿足35kV變電站的開關柜設備交流耐壓，試驗頻率為30-300Hz,試驗電壓85kV，電抗器4串

1、技術參數

?   輸入電源:

電壓： 380V±10%(10kW以上)

頻率： 50/60Hz

?   輸出電壓：0-500V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

2、功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，可設置試驗程序，ZSBP-9120KVA/240KV變頻串聯諧振耐壓試驗裝置試驗程序分為5段，系統自動按設置的程序完成試驗過程。

?   耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   實時顯示試驗狀態，中試控股可根據試驗狀態進行相應操作。

?   強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，保護響應時間不大于5微秒，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。變頻串聯諧振耐壓試驗裝置數據查詢功能,根據試驗日期查詢以往的試驗數據。

傳統的倍頻試驗都是指三倍頻試驗，實現方法是將變壓器接成開口三角形，獲得三倍頻150hz的電壓。

ZSDBF多倍頻電源，采用電力電子技術、高效輸出50、100、150、200Hz正弦波信號，用于電壓互感器、變壓器的感應耐壓試驗。

串聯諧振實驗儀使用超低頻高壓發生器進行電纜的超低頻耐壓試驗方法是怎么樣的呢？超低頻高壓發生器主要用來進行高壓電力設備的絕緣耐壓試驗，具有升壓快、電壓等級高、重量輕等特點，一直深受廣大電力工作者的歡迎，但是此設備的試驗比較繁瑣，因此本文就以超低頻高壓發生器進行電纜的超低頻耐壓試驗來進行講解。

１、將與試品相連的電器設備全部脫離試品電纜。

２、采用10000V兆歐表對試品電纜各相分別進行絕緣電阻試驗，記錄試驗值。

３、試驗電壓峰值：Ｕmax＝３Ｕo，其中Ｕo為電纜導體對地或屏蔽之間的額定工作電壓。

４、試驗時間：６０分鐘。

串聯變頻諧振耐壓儀感應耐壓的方法是通過被試變壓器本身，通過在變壓器低壓繞組上電壓，使得在變壓器高壓繞組上感應出較高的試驗電壓來實現的。

在正常的條件下，感應出試驗所需的電壓，需要的勵磁電流相應的加大，又因為變壓器的鐵芯存在飽和現象，勢必會導致勵磁電流急劇增加，而電壓增加卻不一定能滿足要求。并且還需要大容量超高壓的試驗設備，所以現有試驗設備的能力不能完成。因此，一般采用倍頻感應的方法進行耐壓試驗。提高頻率從而提高變壓器鐵芯的飽和點，使得在工頻條件下無法實現的耐壓試驗得以實現。

為適應這種情況，35KV、110KV、220KV供電等級的電力變壓器已在包鋼得到了廣泛的應用。

串聯變頻諧振耐壓儀由于35KV以上的電力變壓器的絕緣材料及處理工藝的復雜要求，全部做成分級絕緣變壓器。也就是人們常說的半絕緣變壓器。也就是說，變壓器高壓繞組的絕緣不是同一水平，繞組端部絕緣較高，中點絕緣相對較低。這就對變壓器的試驗也提出了更高的要求。傳統的外施耐壓在這里已不再適用，必須采用感應耐壓的方法。其次，試驗過程中，通過串聯諧振試驗裝置的故障信號也可以判定電纜的絕緣是否良好，主要是觀察試驗過程中有沒有出現非人為的緊急停機，閃絡故障等，如果出現，應該停機檢查，檢查絕緣電阻是否滿足要求，如果不滿足要求，說明該電纜已經發生不同程度的絕緣故障，不符合投運要求， 需要注意的是電纜在進行交流耐壓實驗時，注意電纜的積累效應，盡量減少交流耐壓對電纜的損傷。

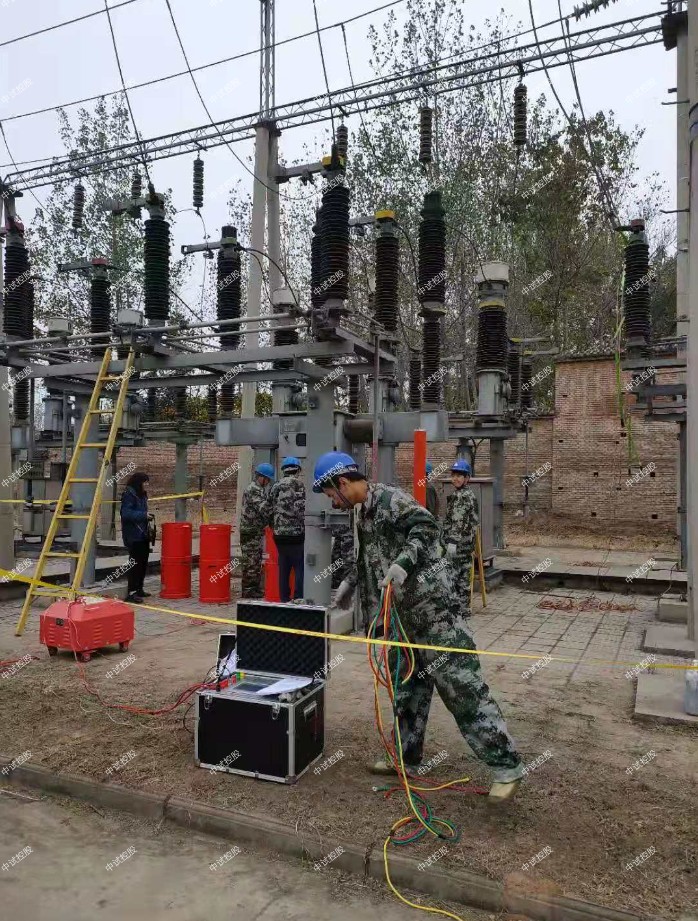

試驗前，我們首先要對試驗的電電力電纜進行絕緣電阻的測量，并且記錄數據，然后用20-300Hz的交流耐壓試驗設備（”串聯諧振”）按照上述要求進行交流耐壓試驗， 試驗完畢后對電纜進行充分的放電，然后測量絕緣電阻值，數據結果應該與試驗前測量的結果非常相近，可以認為電纜絕緣良好；

例如：額定電壓為10KV電纜，單相額定電壓 Ｕo：

Ｕo＝１０/√３kV

所以試驗電壓峰值為：Ｕmax＝３Ｕo

＝３×１０/√３kV

＝√３×１０kV

＝１７．３２kV
