電纜交流耐壓試驗儀
時間：2021-11-03

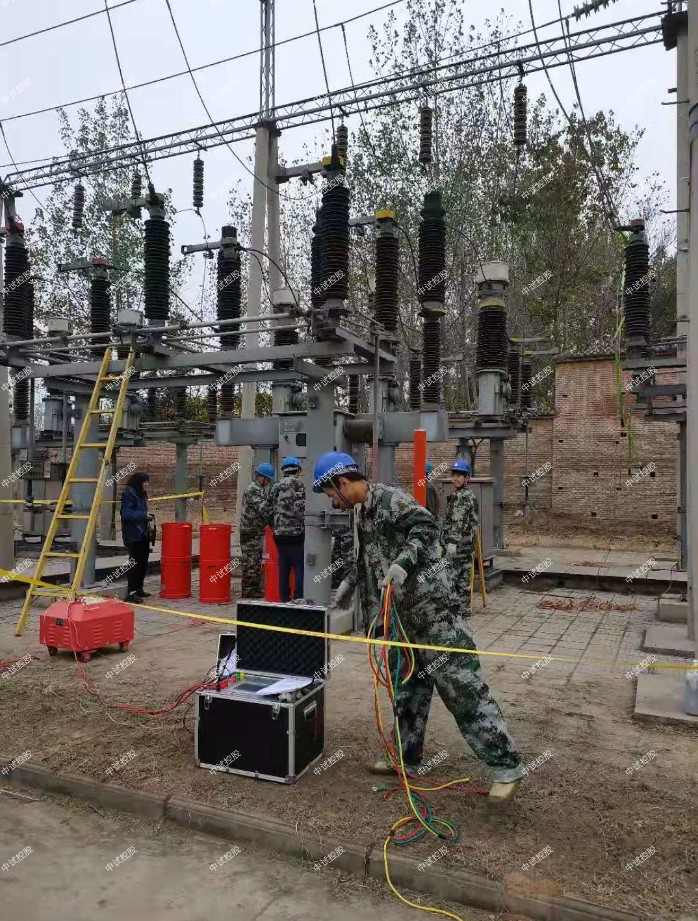

電纜交流耐壓試驗儀
中試控股技術博士為您解答：耐壓試驗設備動作電流
低壓變壓器耐壓試驗中，在試驗電壓作用下，變壓器絕緣介質中的電場強度達到某一臨界值時，其絕緣性能開始泄漏電流劇增，當達到耐壓設備高壓側過電流繼電器預先規定的電流值時，繼電器動作，切斷高壓輸出。
電纜交流耐壓試驗儀直流耐壓和泄漏電流試驗
油紙絕緣的電纜只做直流耐壓，不做交流耐壓。因為交流Ig增大有可能導致熱擊穿;熱態時，電場分布不均勻，易損傷電纜，應注意：電纜芯線接負極性：電纜受潮后，水分帶正電荷，如果芯接負極性，水分會向芯線集中，絕緣中水分增加，泄漏電流增大耐壓試驗一般均以繼電器動作與否來判定是否擊穿，因此過電流繼電器的電流整定直接關系到對試品能否正確評判，一般低壓電器相關標準明確規定100mA為高壓側過電流繼電器的整定值。
ZSBP-75KVA比25KV變頻串聯諧振耐壓試驗裝置
75指設備能輸出的最大額定容量，單位為kVA
25指設備能輸出的電壓等級，單位為kV；
（二）ZSBP-75KVA比25KV變頻串聯諧振耐壓試驗裝置技術指標
1．額定電壓：25KV
被試品的：
22kV-滿足10kV電纜交流耐壓試驗；
2．輸出電壓波形畸變率：<1.0％
3.允許連續工作時間：額定條件下一次工作60分鐘，
4．裝置自身品質因數：Q>50
5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）
6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）
7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）
8. GIS，中試控股開關等試驗滿負荷時品質因數：Q>50（與負載相關）
9．輸入電源： 220V
10．頻率調節范圍：30Hz～300Hz
11．系統測量精度：1.5％
12．裝置具有過壓、過流、零位啟動等保護功能
（三）ZSBP-75KVA比25KV變頻串聯諧振耐壓試驗裝置設備遵循標準
《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006
《高壓諧振試驗裝置》 DL/T 849.6—2004
《電抗器》 GB10229.88
《電力設備預防試驗規程》 DL/T596-1996
《耦合電容器和電容分壓器》 IEC358(1990)
（四）設備主要配置及技術參數說明：
1.變頻電源一臺：
額定功率：10kVA；
輸入電壓：單相220V 45～65Hz
輸出電壓：0～250V可調
輸出電壓頻率：30～300Hz
0.1Hz步進可調
頻率不穩定度≤0.02%
輸出電流：0～30A
重量：16kg
2.高壓諧振電抗器（共3臺）：25KVA/25KV
額定工作電壓：25kV
額定工作電流：1A
額定電感量：100H
連續工作時間：60min
溫 升：小于60度
工作頻率：30~300Hz
重量：38kg
3.激勵變： 1臺
額定容量：10kVA
輸入電壓：250V
輸出電壓： 2kV，4kV
4.電容分壓器一臺： FRC-60kV純電容式
自身電容量：3000pF
工作頻率：30～300Hz
不確定度：1.5%
額定電壓:60kV
重量：10kg
1. 10kV/300mm2的電纜，長度 1.5km，電容量≤0.59
uF試驗頻率為30-300Hz,試驗電壓22kV，電抗器3并
技術參數
? 輸入電源:
電壓： 220V±10%(10kW以上)
頻率： 50/60Hz
? 輸出電壓：0-250V；
? 輸出波形：正弦波
? 頻率調節范圍：30-300Hz
? 頻率分辨率：0.01Hz
? 頻率穩定度：0.1%
? 頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz
? 電壓分辨率：0.1kV
? 電壓測量精度：1.5%
? 電壓步進值： 1%，0.1%，0.01%
? 運行連續工作時間：60分鐘
2、ZSBP-75KVA比25KV變頻串聯諧振耐壓試驗裝置功能描述
變頻電源有如下幾個顯著的特點：
? 波形為脈寬電壓調節的方波。
? 內部由ARM控制，中試控股操作功能得到優化,操作簡單。
? 自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。
? 自動試驗，可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。
? 耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。
? 實時顯示試驗狀態，中試控股可根據試驗狀態進行相應操作。
? 強大的保護功能：ZSBP-75KVA比25KV變頻串聯諧振耐壓試驗裝置過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，保護響應時間不大于5微秒，確保安全。
? 試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。
? 數據查詢功能,根據試驗日期查詢以往的試驗數據。
中試控股技術博士為您解答：測量絕緣電阻
應分別在每一相上進行，其他兩相導體，電纜兩端的金屬屏蔽或金屬護套和鎧裝層接入。對于該項試驗，只要注意到電纜是容性設備，對容性設備做絕緣電阻和吸收比時應注意到的情況。例如：試驗前后的充分放電，先起火后搭接，先斷連后停電搖表等。
絕緣電阻隨溫度變化而小正，環境溫度，埋設好的電纜需要記錄土壤溫度。
中試控股技術博士為您解答：耐壓試驗
耐壓試驗分為直流耐壓試驗和交流耐壓試驗。目前橡塑電纜，特別是交聯聚乙烯電纜得到迅速的發展，由于高壓交聯聚乙烯電纜采用直流耐壓存在有明顯缺點。不宜采用直流電壓試驗。原因有以下兩點：①直流試驗電壓過程中交聯聚乙烯電纜及附近形成空間電荷，對絕緣有積累效應，加速絕緣老化，縮短使用時間。②直流電壓下絕緣電場分布與實際運行電壓下不同，前者按電阻率分布而后者按介電常數分布。
如果在試驗過程中發生電壓下降或發生擊穿信號，這時不要輕易判斷變壓器擊穿。應繼續進一步測試，做進一步的證實：
1．用兆歐表測其絕緣電阻，若絕緣電阻為零或接近于零，則判為擊穿；或進行二次升壓試驗若是擊穿，在電壓加到一定值時，可觀察到擊穿點附近出現連續的火花放電或發熱冒煙，則判為擊穿。若第二次施壓，電壓上升了又下降，電流表的指針擺動劇烈，則判為不合格。
2．若絕緣電阻沒有太大變化，或二次升壓后可持續1min無擊穿動作，則認為擊穿是空氣間隙擊穿（塵埃等物質引起），我們通常稱為飛弧 。外加電壓消失后，擊穿間隙立即自行復原，變壓器的絕緣電阻不會發生變化，變壓器的絕緣性能沒有發生變化，不能判定為不合格。
備動作電流
電纜交流耐壓試驗儀低壓變壓器耐壓試驗中，在試驗電壓作用下，變壓器絕緣介質中的電場強度達到某一臨界值時，其絕緣性能開始泄漏電流劇增，當達到耐壓設備高壓側過電流繼電器預先規定的電流值時，繼電器動作，切斷高壓輸出。
電纜交流耐壓試驗儀直流耐壓和泄漏電流試驗
油紙絕緣的電纜只做直流耐壓，不做交流耐壓。因為交流Ig增大有可能導致熱擊穿;熱態時，電場分布不均勻，易損傷電纜，應注意：電纜芯線接負極性：電纜受潮后，水分帶正電荷，如果芯接負極性，水分會向芯線集中，絕緣中水分增加，泄漏電流增大耐壓試驗一般均以繼電器動作與否來判定是否擊穿，因此過電流繼電器的電流整定直接關系到對試品能否正確評判，一般低壓電器相關標準明確規定100mA為高壓側過電流繼電器的整定值。
