中試控股技術博士為您解答：測量絕緣電阻

應分別在每一相上進行，其他兩相導體，電纜兩端的金屬屏蔽或金屬護套和鎧裝層接入。對于該項試驗，只要注意到電纜是容性設備，對容性設備做絕緣電阻和吸收比時應注意到的情況。例如：試驗前后的充分放電，先起火后搭接，先斷連后停電搖表等。

絕緣電阻隨溫度變化而小正，環境溫度，埋設好的電纜需要記錄土壤溫度。

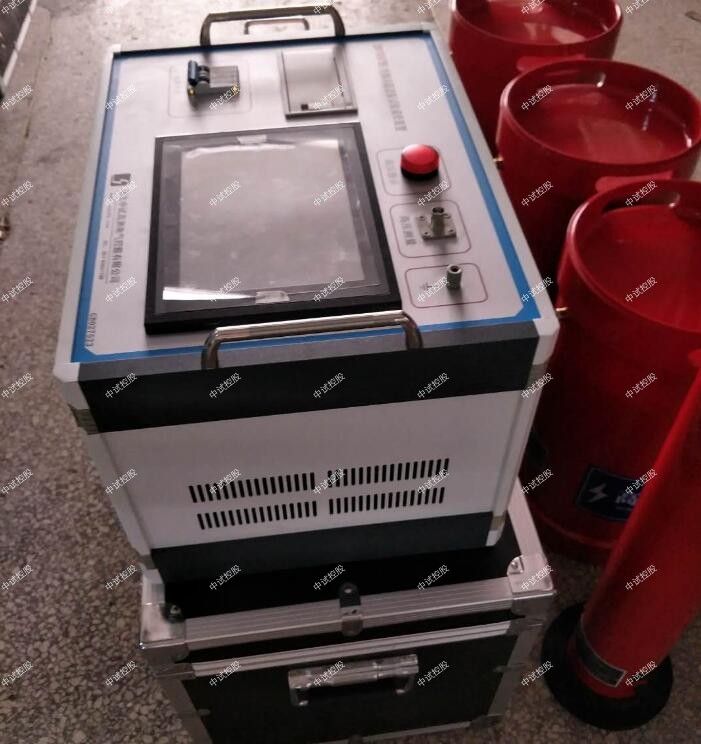

ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置

88指設備能輸出的最大額定容量，單位為kVA

 44指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：44KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗2KM；

42kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV-滿足35kV電纜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．中試控股裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源：單相220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．裝置具有過壓、過流、零位啟動等保護功能

（三）ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》                GB50150-2006

《高壓諧振試驗裝置》                       DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）中試控股設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～40A

重量：16kg

2.高壓諧振電抗器（共2臺）：22kV/2A

 額定工作電壓：22kV

額定工作電流：2A

額定電感量：45H

連續工作時間：60min

重量：52kg

溫    升：小于60度

工作頻率：30~300Hz

3.激勵變一臺：

額定容量：8kVA

輸入電壓：250V

輸出電壓：2KV/ 4kV;用于10kV交流耐壓試驗;

重量：50kg

4.電容分壓器一臺：TRF-60kV純電容式

   自身電容量：2800pF

   工作頻率：30～300Hz

   不確定度：1.5%

   額定電壓:60kV/2800pF

   ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置重量：10kg

1、10kV電纜 300mm2 長度不大于1km，試驗電壓為22kV，試驗頻率為30Hz～300Hz.   22kV/2A電抗器1臺

 2，10kV開關等，試驗電壓為42kV，中試控股試驗頻率為30Hz～300Hz.   22kV電抗器2臺串聯

3，10kV電纜 300mm2 長度不大于2km，試驗電壓為22kV，試驗頻率為30Hz～300Hz.  22kV/2A電抗器2臺并聯

1、技術參數

?   輸入電源:

電壓： 220V±10%

頻率： 50/60Hz

?   輸出電壓：0-250V（輸入220V）；

?   輸出波形：方波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.0%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

2、功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗可設置試驗程序，試驗程序分為5段，ZSBP-88KVA/44KV變頻串聯諧振耐壓試驗裝置系統自動按設置的程序完成試驗過程。

?   耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   實時顯示試驗狀態，可根據試驗狀態進行相應操作。

?   強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?   數據查詢功能,根據試驗日期查詢以往的試驗數據。

耐壓試驗

耐壓試驗分為直流耐壓試驗和交流耐壓試驗。目前橡塑電纜，特別是交聯聚乙烯電纜得到迅速的發展，由于高壓交聯聚乙烯電纜采用直流耐壓存在有明顯缺點。不宜采用直流電壓試驗。原因有以下兩點：①直流試驗電壓過程中交聯聚乙烯電纜及附近形成空間電荷，對絕緣有積累效應，加速絕緣老化，縮短使用時間。②直流電壓下絕緣電場分布與實際運行電壓下不同，前者按電阻率分布而后者按介電常數分布。

如果在試驗過程中發生電壓下降或發生擊穿信號，這時不要輕易判斷變壓器擊穿。應繼續進一步測試，做進一步的證實：

1．用兆歐表測其絕緣電阻，若絕緣電阻為零或接近于零，則判為擊穿；或進行二次升壓試驗若是擊穿，在電壓加到一定值時，可觀察到擊穿點附近出現連續的火花放電或發熱冒煙，則判為擊穿。若第二次施壓，電壓上升了又下降，電流表的指針擺動劇烈，則判為不合格。

2．若絕緣電阻沒有太大變化，或二次升壓后可持續1min無擊穿動作，則認為擊穿是空氣間隙擊穿（塵埃等物質引起），我們通常稱為飛弧 。外加電壓消失后，擊穿間隙立即自行復原，變壓器的絕緣電阻不會發生變化，變壓器的絕緣性能沒有發生變化，不能判定為不合格。

耐壓試驗對保證電氣設備的安全穩定運行具有重要意義。

在耐壓試驗中，由于其試驗性質的試驗電壓的準確測量尤為重要，在我們日常高壓試驗工作中，測試試驗電壓的方法為：在試驗變壓器低壓側測量，用電壓互感器測量，用靜電電壓表測量，用銅球隙測量，用電容分壓器或阻容分壓器測量。

在測量方法中，除用銅球隙測量不用電壓表，其余都用到了電壓表。

工頻耐壓試驗：把50hz的高壓交流電加在被試品上，一般做耐壓一分鐘，體積大，試驗的相似性好。

直流耐壓試驗：把直流高壓加在被試品上，可做避雷器泄漏試驗。

接入電源，此時，“電源指示燈（綠燈）”亮，表示外部電源已引入。如“零位指示燈（黃燈）”亮，表示調壓器在零位。如“零位指示燈”不亮，應逆時針旋轉調節調壓器手柄至“零位指示燈”亮，表示可進行調壓操作。

l 按“啟動按鈕”。

l 以2KV/S勻速順時針旋轉調壓器手柄至被試品規定的耐壓值

在升壓或耐壓試驗過程，如發現下列情況時，應立即降壓，斷電源，停止試驗并查明原因：

①電壓表指針擺動很大；

②發現絕緣或冒煙；

③被試品內有不正常的聲音。

◆ 耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。

一般要求

測量工頻放電電壓，是配電型（FS）避雷器和有串聯間隙氧化物避雷器的必做項目。對每一個避雷器應做三次工頻放電試驗，每次間隔不小于1min，并取三次放電電壓的平均值作為該避雷器的工頻放電電壓。

對運行中的FZ避雷器，一般不要求做工頻放電電壓試驗，
