變壓器測試耐壓儀
中試控股技術博士為您解答：
在耐壓試驗中，由于其試驗性質試驗電壓的準確測量尤為重要，在我們日常高壓試驗工作中，測試試驗電壓的方法為：在試驗變壓器低壓側測量，用電壓互感器測量，用靜電電壓表測量，用銅球隙測量，用電容分壓器或阻容分壓器測量。

在測量方法中，除用銅球隙測量不用電壓表，其余都用到了電壓表。

變壓器耐壓機6KV非線性因數的差值是指串聯元件中兩個元件的非線性因數之差。

在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，并切斷電源，停止試驗，查明原因后再做試驗。① 電壓表指針擺動很大;② 發現絕緣的異味、冒煙現象;③ 被測試品內有不正常的聲音。 試驗中，如果試品短路或故障擊穿，控制箱中的過流繼電器工作，此時，將調壓器回至零位，并切斷電源后，方可將試品取出。

ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置

132指設備能輸出的最大額定容量，單位為kVA

54指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置技術指標

1．額定電壓：54KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV-滿足35kV電纜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．中試控股主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源： 220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置設備主要配置及技術參數說明：

1. 中試控股變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

2.高壓諧振電抗器（共2臺）：66KVA/27KV

額定工作電壓：27kV

額定工作電流：2.5A

額定電感量：32H

連續工作時間：60min

溫    升：小于60度

工作頻率：30~300Hz

重量：42kg

3.激勵變：  1臺

額定容量：10kVA

輸入電壓：250V

輸出電壓： 2kV，4kV

4.電容分壓器一臺： FRC-60kV純電容式

   自身電容量：2800pF

   工作頻率：30～300Hz

   不確定度：1.5%

   額定電壓:60kV

   重量：10kg

1. 10kV/300mm2的電纜，長度3.0km，電容量≤1.1 uF試驗頻率為30-300Hz,試驗電壓22kV，電抗器2并

2. 20kV/70mm2的電纜，長度2km，電容量≤0.3uF試驗頻率為30-300Hz,試驗電壓36kV，電抗器2串

1、技術參數

?   輸入電源:

電壓： 220V±10%(10kW以上)

頻率： 50/60Hz

?   ZSBP-132KVA/54KV變頻串聯諧振成套試驗裝置輸出電壓：0-250V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

2、功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，中試控股可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

?   耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   實時顯示試驗狀態，可根據試驗狀態進行相應操作。

?   強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，保護響應時間不大于5微秒，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?   數據查詢功能,根據試驗日期查詢以往的試驗數據。

變壓器測試耐壓儀試驗：把50hz的高壓交流電加在被試品上，一般做耐壓一分鐘，體積大，試驗的相似性好。

直流耐壓試驗：把直流高壓加在被試品上，可做避雷器泄漏試驗。

注意事項 按照您所進行的試驗接好工作線路。試驗變壓器的外殼以及操作系統的外殼必須可靠接地。試驗變壓器高壓繞組的X端(高壓尾)以及測量繞組的F端必須可靠接地。

在進行工頻交流耐壓試驗中，我們日常使用的電壓表所測得的是電壓的有效值，但被試電力設備的工頻擊穿、產生閃絡或放電時，一般取決于交流試驗電壓的峰值或幅值。這是由于交流電壓的波形在峰值時，絕緣中的瞬時電場強度達到大值，若絕緣不良，一般都會在此時發生擊穿、閃絡或放電。變壓器耐壓試驗變壓器10KV當試驗電壓波形為正弦波時，電壓的峰值或幅值和有效值之比（波頂因數）是。當波形由于用電投入了許多非線性負荷，增大了諧波電流分量，使電網電壓產生畸變，或是因為高壓試驗設備由于結構和設計問題，也會引起高壓試驗電壓波形的畸變，例如交流高壓試驗變壓器鐵芯飽和，使激磁電流出現明顯的3次諧波，試驗電壓出現尖頂波。

變壓器耐壓試驗變壓器10KV試驗變壓器和控制箱應有可靠的接地;

試驗過程中，升壓速度不能太快，也決不允許突然全電壓通電或斷電;

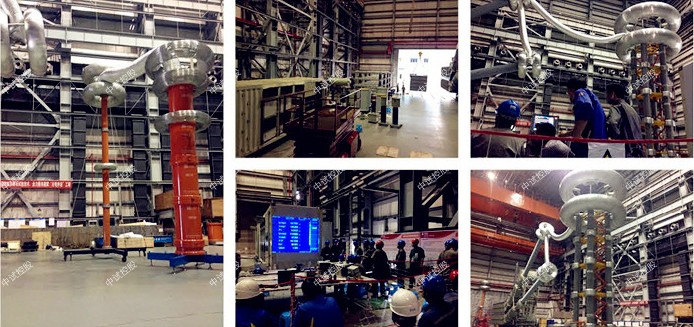

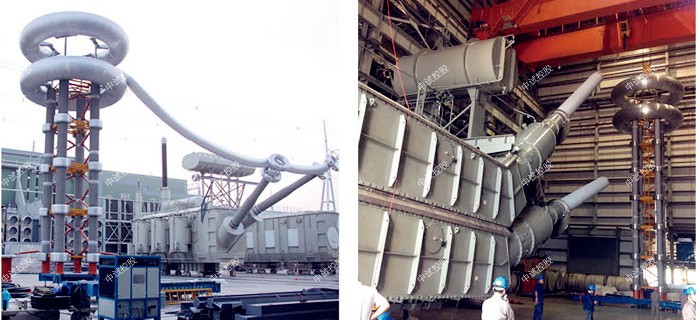

中試控股串聯諧振耐壓試驗：串聯諧振在被試品上獲得高電壓，優點是體積小。

中試控股變頻串聯諧振耐壓試驗裝置：就是在串聯諧振耐壓試驗的基礎可以通過調頻調感的方式進行調壓。體積更小。

接好試驗裝置的接線后，應復查無誤后才可加壓。應特別注意檢查高壓設備及引線與地、與操作人員的安全距離，被試品的外殼是否可靠接地，要按安全規程中所規定的內容進行試驗。

根據試驗的要求，整定“時間繼電器”及“過流繼電器”。 過流動作設定值=過流繼電器刻度盤讀數×K，其中K為電流倍率轉換/開關的狀態值，分別為1，2，∞，開關處于己于×1，×2位置的K值分別為1、2，位置為+∞。過流繼電器整定的是一次電流值，而電流指示的是泄漏電流，變比為25。

二次回路交流工頻耐壓試驗什么時候做？

一次回路主要是電力回路，一般設計電壓在380V的用500V兆歐表來進行測量電阻。具體方法是用兆歐表的一根線連接在被測的導線上，另外一根線連接在良好接地點或被測絕緣設備外殼上，中試控股按照設計和相關標準來確定導線或用電設備的絕緣狀況好壞。超過500V的用1000V的兆歐表進行測量，方法同上。

變壓器耐壓器110KV要使測量的接地電阻Rg，等于接地體的實際接地電阻R，就必須使式(15-13)和式(15-14)兩式相等，即

1／d23－1／d12－1／d13＝0

當接地體為半球形，球形中心位已知，土壤的電阻率一致，鏡像的影響忽略不計的情況下，電壓極放在電流與被測接地體兩者之間，距接地體0.618d13處，即可測得接地體的真實接地電阻值，此方法稱為0.618法或補償法。

但實際情況與此有出入，如接地體幾乎沒有半球形，大多數為管狀、帶狀以及由管帶形成的接地網。測量結果的差別程度隨極間距離d13的減小而增大。但不論接地體的形狀如何，其等位面距其中心越遠，其形狀就越接近半球形，并在論證一個電極作用時，忽略了另一個電極的存在，也只在極距d13足夠大的情況下才真實。
