干式變壓器交流測試耐壓儀
中試控股技術博士為您解答：
輸電線路參數測試主要檢測輸電線路規定長度單位的電纜線路的電阻、電抗、電導、電容等參數的測量。 輸電線路工頻參數測試儀的輸電線路參數檢測中，線路電阻、線路電容、線路電感、線路電導及線路電納精度可達0.5%。在電力系統整定計較進程中，需要獲得準確的一次裝備的參數。干式變壓器交流測試耐壓儀對于輸電線路(包括排擠線和電纜)的參數，雖然可以經由過程理論計較獲取，但由于受線路所經情況、 地質情況和架設方式等影響，計較值難以準確。所以規程劃定，新線路(包括破口線路)在投運前均應實測參數。

ZSBP-150KVA/150KV變頻串聯諧振成套試驗裝置

150指設備能輸出的最大額定容量，單位為kVA

150指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-150kVA/150kV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：150KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV-滿足35kV電纜交流耐壓試驗；

85kV-滿足35kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；

140kV-滿足66kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．中試控股電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源：單相220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％±200V

12．ZSBP-150KVA/150KV變頻串聯諧振成套試驗裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）中試控股設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～40A

重量：16kg

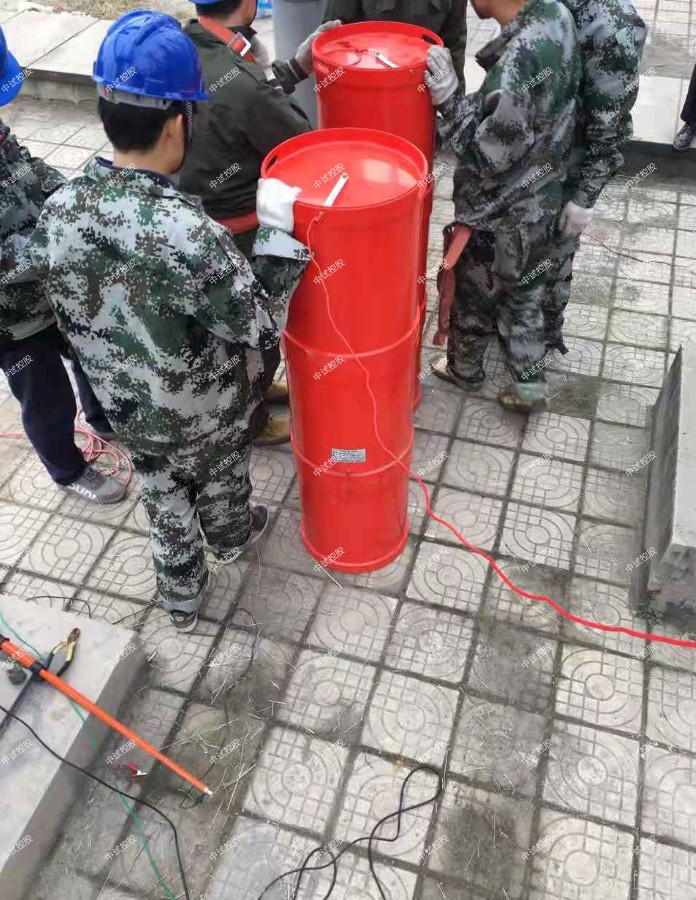

2.高壓諧振電抗器（共4臺）：37.5kV/1A

 額定工作電壓：37.5kV

額定工作電流：1A

額定電感量：96H

連續工作時間：60min

重量：55kg

溫    升：小于60度

工作頻率：30~300Hz

3.激勵變一臺：

額定容量：10kVA

輸入電壓：250V

輸出電壓：2.5KV/ 5kV;

重量：60kg

4.電容分壓器一臺：DCF-150kV純電容式

   自身電容量：1400pF

   工作頻率：30～300Hz

   不確定度：1.5%

   額定電壓:150kV/1400pF

   重量：16kg

1、10kV電纜 300mm2 長度不大于2km，試驗電壓為22kV，試驗頻率為30Hz～300Hz.   電抗器2臺 并聯

 2，10kV開關等，試驗電壓為42kV，試驗頻率為30Hz～300Hz.   電抗器2臺串聯

3，中試控股35kV電纜 300mm2 長度不大于1km，試驗電壓為52kV，試驗頻率為30Hz～300Hz.  電抗器2臺串聯2臺并聯

ZSBP-150KVA/150KV變頻串聯諧振成套試驗裝置

輸入電源:

電壓： 220V±10%

頻率： 50/60Hz

?   輸出電壓：0-250V（輸入220V）；

?   輸出波形：方波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.0%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

一般要求

測量工頻放電電壓，是配電型（FS）避雷器和有串聯間隙氧化物避雷器的必做項目。對每一個避雷器應做三次工頻放電試驗，每次間隔不小于1min，并取三次放電電壓的平均值作為該避雷器的工頻放電電壓。

對運行中的FZ避雷器，一般不要求做工頻放電電壓試驗，但在檢修后及必要時，應測量工頻放電電壓，放電電壓值應符合DL/T 596的規定。

2、試驗連接

工頻放電試驗接線與一般工頻耐壓試驗接線相同，試驗電壓的波形應為正弦波，為消除高次諧波的影響，必要時在調壓器的電源取線電壓或在試驗變壓器低壓側加濾波回路。

對有串聯間隙的氧化物避雷器，應在被試避雷器下端串聯電流表，用來判別間隙是否放電動作。

勵磁繞組對機殼和電樞繞組對軸的交流耐壓試驗電壓交接時為1. 5U。+750(V)，并不應小于1200V。大修時為1000V，持續時間為Imin。對100kW以下不重要的直流電機電樞繞組對軸的交流耐壓可用2500V兆歐表試驗代替。
試驗接線。T1為自耦變壓器，T：為試驗變壓器。由于勵磁機各繞組對機殼的電容量很小，也可用變比合適的電壓互感器代替。
當電樞繞組的絕緣電阻較低時，進行交流耐壓試驗應考慮，先查明原因，處理后再進行耐壓試驗，以免后修理工作量大。

高壓斷路器耐壓器6KV/10KV磁場變阻器的耐壓試驗，可隨同勵磁回路進行，試驗電壓為1000V，持續時間為1min。

用中試控股交流高壓串聯諧振設備做試驗時，試品在初次閃絡熄孤后的恢復電壓：

U0-1=cos(ωt)-[cos(βt)+αsin(βt)/ β]exp(-at)

式中

β=√1/(LC)-R2/(4L )2, α=R/(2L)

因Q=ωL/R=40~80，1/(2Q)約為10-2的數量級，

β=√ω2-[ω2/(4Q2)] =ω√1-1/4(Q2)≈ω

α=R/(2L) =ω√(2Q)

所以，上式可改寫為

U0-1=cosωt-[cosωt+sinωt/(2Q)]exp[-ωt/(2Q)]

因1/(2Q)甚小，上式可以進一步改寫為

U0-1≈{1-exp[-ωt/(2Q)]}cosωt

把上式中的ωt改為ωnT，其中，n為從t=0開始算起的周期數，T為正弦波的周期。設f為正弦波的頻率，則

ωnT=2πfn/f=2πn

干式變壓器交流測試耐壓儀這樣上式中的指數ωT/(2Q)=πn/Q

如果第二次的閃絡出現在比第一次的耐壓值略低的電壓下，中試控股此時假設e的指數項衰減到5%左右，則nπ/Q≈3，即n≈Q。

由于諧振裝置中Q值總是較大的，故n值也較大。所以在另一次閃絡出現之前要經歷幾十個周期的時間，在此足夠長的時間內，很容易將電源斷。

總之，利用串聯諧振裝置進行耐壓試驗是由局限性的，譬如不能用它進行外絕緣試驗。
