中試控股技術博士為您解答：電流互感器一次繞組的工頻耐壓試驗方法，被試電流互感器與接地體或鄰近物體的距離應不小于被試品高壓部分與接地部分之間小空氣距離的1.5倍。試驗場所的相對濕度應小于80%。

系統中所使用的升壓變壓器二次繞組有0~5000V和0~5V兩路電壓輸出，當變壓器二次繞組高壓輸出從0V到5000V變化時，變壓器二次繞組低壓輸出從0V到5V之間變化，兩路輸出之間具有良好的線關系。

高壓變壓器測試儀測試開始在設定的升壓時間間隔內，變壓器二次繞組低壓側輸出的電壓經隔離變壓器和信號調理電路后進入單片機ADCm842，單片機ADCm842中的12位ADC以每秒42萬次轉換速度進行高速A/D轉換，A/D轉換后的數字量傳送給計算機并與計算機設定值相比較，直到輸出電壓符合設定電壓值，我們就認為實際輸出測試電壓滿足了我們設定值的要求。

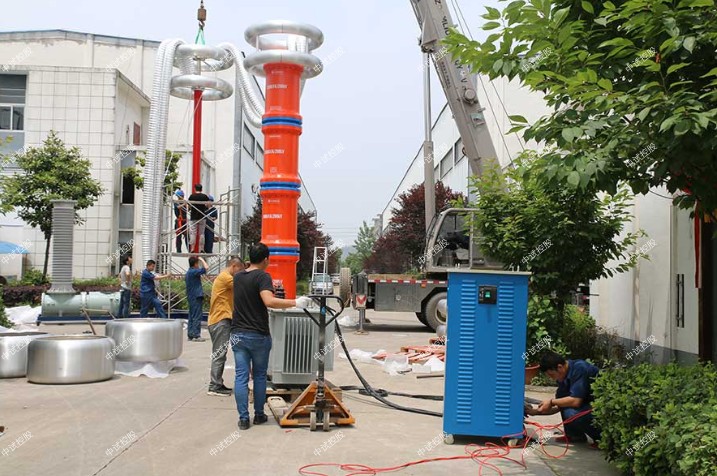

ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置

適用范圍

1．10kV/300mm2電纜2km，電容量≤0.755μF，試驗頻率為30-300Hz,試驗電壓22kV。

2．滿足10kV變電站變壓器、配電設備交流耐壓試驗

3. 滿足10kV級的發電機和交流電動機的交流耐壓試驗

一、ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置系統主要性能及參數

1、電源電壓：   380v/220V±10%、50Hz；

  2、額定容量：  88KVA；

  3、輸出電壓：     44KV，22KV，

  4、輸出電流：     2A，  ，4A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、中試控股頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

二、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

GB/T16927.1-2-1997     <<高電壓試驗技術>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327               <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<中試控股耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

三、系統配置及具體參數

1、變頻控制電源10KW                1臺

a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動試驗兩種模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) 重  量： 16Kg

2、 勵磁變壓器8KVA            1臺

a) ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置額定容量:    8KVA

b) 輸入電壓:    250V

c) 輸出電壓：   2 KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：中試控股采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

h) 重   量：    55Kg ;

3、高壓電抗器 DK-44/22         2臺

a) 額定容量：   44KVA

b) 額定電壓：   22KV

c) 額定電流：  2A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 48Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   TRF-60/0.003                1臺

a) 額定電壓：    60KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 中試控股分壓比誤差：  ≤1%,

e) ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

耐壓測試需要測的參數是:變壓器輸出高電壓的值和測試回路的漏電流值。測試系統中所使用的升壓變壓器二次繞組有0~5000V和0~5V兩路電壓輸出，當變壓器二次繞組高壓輸出從0V到5000V變化時，變壓器二次繞組低壓輸出從0V到5V之間變化，兩路輸出之間具有良好的線關系。

試驗之前，應通知值班負責人和有關人員，停止被試回路上的其它工作，并對可能進入試驗范圍的各側門道派人現場看進行二次回路試驗若需拆除互感器接地點、二次工作接地和其它連線時，應逐一記錄清楚，以防工作完畢恢復時發生遺漏、錯接而造成二次設備性能改變

中試控股電流互感器一次繞組的工頻耐壓試驗方法，被試電流互感器與接地體或鄰近物體的距離應不小于被試品高壓部分與接地部分之間小空氣距離的1.5倍。試驗場所的相對濕度應小于80%。

1、被試品與接地體或鄰近物體的距離應不小于被試品高壓部分與接地部分之間小空氣距離的1.5倍。試驗場所的相對濕度應小于80%。

2、如有末（地）屏，應將其同箱殼連接并接地。

串聯諧振回路等值回路電路如下:

U：為勵磁變壓器壓繞組串并聯后的輸出電壓，受變頻電源控制可以由0到Umax（Umax為勵磁變壓器高壓繞組串并聯后的額定輸出電壓）連續變化，頻率30-300Hz連續變化。

R：為串聯諧振回路的等值電阻，包括勵磁變壓器等效到高壓側的內阻、高壓電抗器內阻、試品內阻以及試驗電暈損耗等值電阻等。

對于短距離、長平行截面的多回路或線路，需要測量耦合電容cm和互感阻抗zm

中試控股在測量參數之前，要記錄線路的線路名稱、電壓等級、線路長度、塔型、線型、截面等有關設計數據，并根據這些數據和現場條件試驗方案。

高壓變壓器測試儀測試開始在設定的升壓時間間隔內，變壓器二次繞組低壓側輸出的電壓經隔離變壓器和信號調理電路后進入單片機ADCm842，單片機ADCm842中的12位ADC以每秒42萬次轉換速度進行高速A/D轉換，A/D轉換后的數字量傳送給計算機并與計算機設定值相比較，直到輸出電壓符合設定電壓值，我們就認為實際輸出測試電壓滿足了我們設定值的要求。
