高壓配電變壓器耐壓儀

中試控股技術博士為您解答：ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置

技術方案

一、適用范圍

1. 10kV/300mm2的電纜，長度3.0km，電容量≤1.12 uF試驗頻率為30-300Hz,試驗電壓22kV。

2. 滿足10kV變電站變壓器的交流耐壓，電容量≤0.01uF試驗頻率為45-65Hz,試驗電壓30kV。

二、系統主要性能及參數

1、電源電壓：   220V±10%、50Hz；

2、額定容量：  132KVA；

3、輸出電壓：     22KV，

4、輸出電流：     2A，6A

5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍:     30～300Hz ；

9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、中試控股具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<中試控股電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

四、系統配置及具體參數

1、變頻控制電源10KW                1臺

a) ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  45A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示: 中試控股輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量： 16Kg

2、 勵磁變壓器10KVA            1臺

a) 額定容量:    10KVA

b) 輸入電壓:    250V

c) 輸出電壓：   2KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：ZSBP-132KVA/22KV變頻串聯諧振成套試驗裝置采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止穿。

  h) 重   量：    50Kg ;

3、高壓電抗器 DK-44/22        3臺

a) 額定容量：  44KVA

b) 額定電壓：   22KV

c) 額定電流：6A

e) 品質因素：  Q≥30

f) 結    構： 干式；

    g)  重    量： 50Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   ZSTRF-30/0.006                1臺

a) 額定電壓：    30KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

1、6kV-500kV高壓交聯電纜的交流耐壓試驗

2、發電機的交流耐壓試驗

3、GIS和SF6開關的交流耐壓試驗

4、6kV-500kV變壓器的工頻耐壓試驗

5、其它電力高壓設備如母線，套管，互感器的交流耐壓試驗。

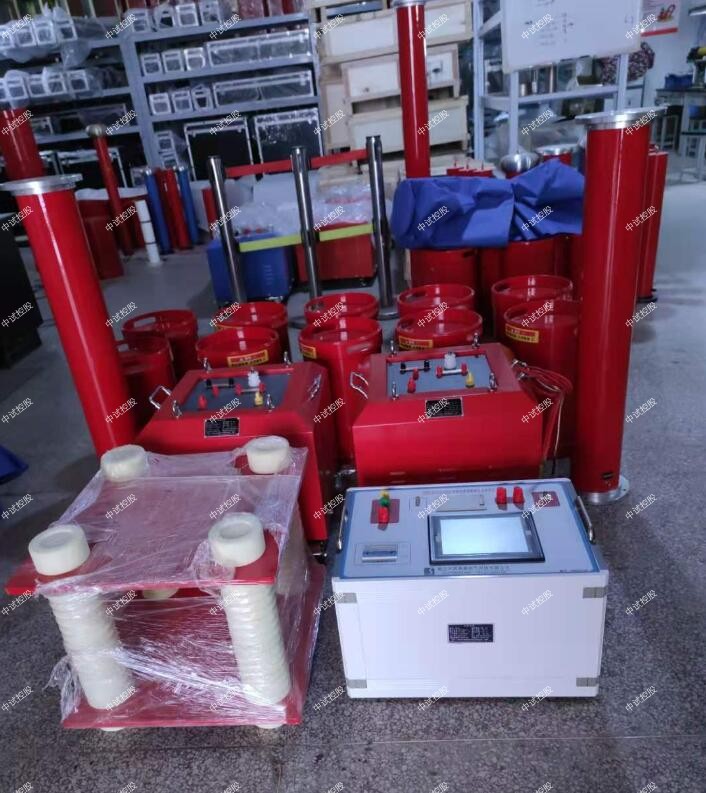

高壓配電變壓器耐壓儀該成套設備由變頻電源、勵磁變壓器、電抗器、分壓器組成。

單片機ADCm842中的12位ADC以每秒42萬次轉換速度進行高速A/D轉換，A/D轉換后的數字量傳送給計算機并與計算機設定值相比較，直到輸出電壓符合設定電壓值，我們就認為實際輸出測試電壓滿足了我們設定值的要求。

試驗時，注意環境溫度的影響，對油浸式變壓器、電抗器及消弧線圈，應以被試物上層油溫作為測試溫度。為了與標準中關于低壓電器的有關規定及現行標準《三相異步電動機試驗方法》GB1032中的有關規定盡量協調致,將電壓等級分為5檔,即100V以下、500V以下至100V,

短路電流：模擬故障時輸出的故障電流。

開始試驗后軟件自動回到第一頁，按列表中的試驗數據順序逐次進行試驗。

總之，由于 開關工頻耐壓設備工頻電流法的試驗電流的頻率與外界工頻干擾的頻率相同，同頻率的外界工頻干擾信號難以被剔除，再加上干擾信號中的諧波、高頻和直流等成分的影響，必然導致測量結果出現誤差。

工頻直流高壓發生器操作前準備

將工頻直流高壓發生器控制箱的信號輸出電纜插座13和測量輸入插座14與倍壓裝置電纜插座用電纜連接好，使用前檢查其完好性，聯接電纜不應有短路和斷路；倍壓筒應無凝露現象；用2.5mm2以上的銅線將控制箱接地與倍壓裝置接地端連接起來并可靠接地。

高壓配電變壓器耐壓儀電壓整定值校準

1）插上電源線，打開控制箱電源開關2 ，電壓顯示表8及電流顯示表7 ,以及0.75倍電壓顯示表11顯示均為零值。

2）將電壓整定按扭17順時針旋到底,電壓粗調旋鈕18及電壓細調旋鈕19反時針旋轉至零位，零位指示燈4 亮。

3)輕按“啟動”按鍵15，“電源”指示燈3（紅色）亮。如按“啟動”按鍵15，紅色指示燈不亮,說明電壓粗調和細調不在零位,則將電壓粗調旋鈕18和細調旋鈕19反時針旋到零位,紅色指示燈3亮。

4)順時針旋轉電壓粗調旋鈕18，當電壓接近所需電壓值時，再旋轉電壓細調旋鈕19至所需電壓為止，這時電壓顯示值單位為kV，電流顯示值單位為mA。

5)反時針調節電壓整定旋鈕17，使高壓關斷，此時紅色指示燈3滅，“過壓”指示燈5 亮。明此時儀器按所要求的輸出電壓整定，即輸出到達所需電壓值時自動切斷高壓，過電壓保護。

中試控股說明：如整定旋鈕不調整，每次電壓值只能升到整定電壓值。如需電壓升到額定值，則必須將過壓整定旋鈕順時針調至大。

指示燈：由啟動燈、零位燈組成，啟動燈是高亮七彩燈。

操作提示：有一些簡短的提示語句和安裝接線圖。

緊急開關：在緊急情況下按此開關，即可以切斷變壓器電源，也可以切斷工作電源。（箱式安裝在面板上，臺式安裝在柜體上）

鍵盤：由上、下、左、右、設置、打印、確定、取消8個鍵組成，是設備交互的終端。

電源開關：工作電源，帶通電指示燈。
