電纜變頻耐壓裝置

時間：2021-11-08

電纜變頻耐壓裝置

中試控股技術博士為您解答：串聯諧振回路等值回路電路如下:

U：為勵磁變壓器壓繞組串并聯后的輸出電壓，受變頻電源控制可以由0到Umax（Umax為勵磁變壓器高壓繞組串并聯后的額定輸出電壓）連續變化，頻率30-300Hz連續變化。

R：為串聯諧振回路的等值電阻，包括勵磁變壓器等效到高壓側的內阻、高壓電抗器內阻、試品內阻以及試驗電暈損耗等值電阻等。

對于短距離、長平行截面的多回路或線路，需要測量耦合電容cm和互感阻抗zm

中試控股在測量參數之前，要記錄線路的線路名稱、電壓等級、線路長度、塔型、線型、截面等有關設計數據，并根據這些數據和現場條件試驗方案。

電纜變頻耐壓裝置測試開始在設定的升壓時間間隔內，變壓器二次繞組低壓側輸出的電壓經隔離變壓器和信號調理電路后進入單片機ADCm842，單片機ADCm842中的12位ADC以每秒42萬次轉換速度進行高速A/D轉換，A/D轉換后的數字量傳送給計算機并與計算機設定值相比較，直到輸出電壓符合設定電壓值，我們就認為實際輸出測試電壓滿足了我們設定值的要求。

合理布置試驗器具；接線高壓部分對地應有足夠的安全距離，非被試部分一律可靠接地。

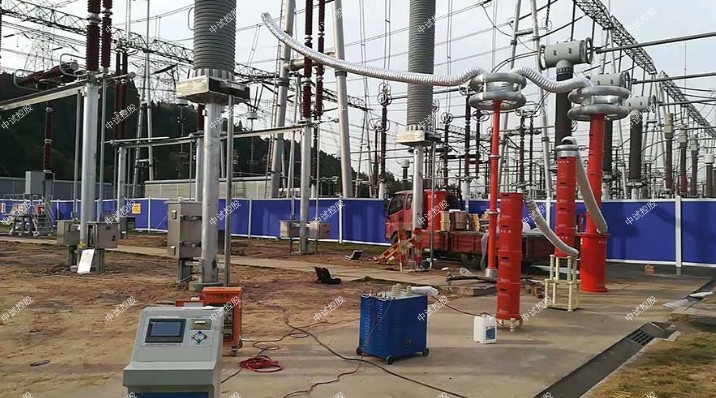

ZSBP-176KVA/75KV變頻串聯諧振成套試驗裝置

適合被試品：電纜、變壓器、開關、開關柜、絕緣子、母線、互感器等。

一、適用范圍

1. 10kV/300mm2的電纜，長度2.0km，電容量≤0.8uF試驗頻率為30-300Hz,試驗電壓22kV。

2. 滿足10kV變電站變壓器的交流耐壓，電容量≤0.01uF試驗頻率為45-65Hz,試驗電壓35kV。

3. 滿足10kV變電站的開關柜設備交流耐壓，試驗頻率為30-300Hz,試驗電壓42kV。

4. 滿足10kV變電站的母排設備交流耐壓，試驗頻率為30-300Hz,試驗電壓35kV。

5．ZSBP-176KVA/75KV變頻串聯諧振成套試驗裝置滿足10kV變電站變壓器、配電設備交流耐壓。

6．20kV/300mm2的電纜，長度2km，試驗電壓42KV。

二、系統主要性能及參數

1、電源電壓： 220V±10%、50Hz；

2、額定容量： 176KVA；

3、輸出電壓： 75KV，

4、輸出電流： 2A，4A

5、輸出電壓波形: 正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

8、輸出頻率范圍: 30～300Hz ；

9、品質因數: ≥30

10、系統噪聲: ≤60db

11、系統測量精度: 1.0級

12、頻率分辨率: 0.01Hz

13、頻率不穩定度: ≤0.05%

14、環境溫度： -25℃～ +55℃

相對濕度: ≤90%

海拔高度: ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、ZSBP-176KVA/75KV變頻串聯諧振成套試驗裝置具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18 具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備遵循的標準和行業標準

GB7328-87 << 變壓器和電抗器的聲級測量>>

GB1094 <<電力變壓器>>

ZBK41006-89 <<試驗變壓器>>

GB4208 <<外殼防護等級>>

GB2900 <<電工名詞術語>>

GB5273 <<變壓器、高壓電器和套管的端子>>

GB191 <<包裝儲運標志>>

GB10327 <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88 <<電抗器>>

IEC358(1990) <<耦合電容器和電容分壓器>>

IEC1000 <<電磁兼容性>>

GB4793-1984 電子測量儀器安全要求

四、系統配置及具體參數

1、變頻控制電源10KW 1臺

a) ZSBP-176KVA/75KV變頻串聯諧振成套試驗裝置變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 10KW

c) 工作電源: 交流220V、50Hz 。

d) 輸出電壓: 0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流: 40A

g) 輸出波形:正弦波, 波形畸變率:≤0.5%

h) 頻率調節范圍: 30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) ZSBP-176KVA/75KV變頻串聯諧振成套試驗裝置變頻電源配備引線和插頭與其他設備進行連接。

m) 保護：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) 重量： 10Kg

2、勵磁變壓器10KVA 1臺

a) 額定容量: 10KVA

b) 輸入電壓: 250V

c) 輸出電壓：2KV；2.6KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：中試控股采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止。

h) 重量：70Kg ;

3、高壓電抗器 44/22 4臺

a) 額定容量：44KVA

b) 額定電壓：22KV

c) 額定電流：2A

e) 品質因素：Q≥30

f) 結構：干式；

g) 重量： 45Kg/臺

h) 連續運行時間：≥ 1小時

4、電容分壓器 80/0.0018 1臺

a) 額定電壓： 80KV

b) 工作頻率： 30～300Hz

c) 分壓比： 1000：1

d) 分壓比誤差： ≤1%,

e) 測量精度：交流有效值1.0級

f) 介質損耗： tgδ≤0.5% ;

g) 重量： 10Kg

h) 中試控股高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

出廠檢驗

本裝置出廠前，對各組成單元設備及成套裝置分別按下列試驗項目進行出廠前試驗，試驗結果完全符合協議及以下標準要求后方可出廠。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

2）變比測量

3）空載電流及空載損耗

4）短路阻抗和負載損耗

5）絕緣電阻測試

6）中試控股溫升試驗：額定容量下運行60min,溫升不大于65K

3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

4、成套裝置試驗

（1）耐壓試驗：1.1額定電壓下，耐壓1min；

（2）短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

中試控股技術博士為您解答：準備工作

單芯電纜（電線）的浸水試驗，電纜的線頭要留足長度，保證電纜浸沒在水中時，線頭要露出水面的長度不小于200mm。注意線頭不能濕水。

根據試驗技術要求，旋轉動作電流選擇旋扭，選擇動作電流。

如果第二次的閃絡出現在比第一次的耐壓值略低的電壓下，此時假設e的指數項衰減到5%左右，則nπ/Q≈3，即n≈Q。由于諧振裝置中Q值總是較大的，故n值也較大。

工頻電流法是傳統方法，在的接地網測量項目，由于外界工頻電磁干擾并不是特別強，再加上工程條件下電力系統中沿用了數十年，而且至今仍在使用，特別是對于變電站或發電的布線工作比較容易實施（例如采用反向布線和夾角布線）。但對于運行中的變電站，采用工頻電流法測量接地網過程中的誤差問題就顯得格外突出

機主要原因是：外界工頻電磁場以及地中零序性質的電流等所產生效果與工頻試驗電流所產生效果相比，已經達到無法忽視的程度。例如，實際現場中，即使在試驗電流為零的情況下，較長的電壓線上外界干擾電壓（工頻為主要成分）已經達到數伏，假若地網接地電阻為0.2歐姆的話，20A信號試驗電流所產生的信號電壓降也僅4V。
