中試控股技術博士為您解答：開始試驗后軟件自動回到第一頁，按列表中的試驗數據順序逐次進行試驗。

稱對應的f2和f1為半功率點（上下截止頻率）。

bw=f2-f1

當q值較高時，可以推導出

10kv開關柜耐壓試驗儀顯然bw與回路品質因數q0成反比，即q0越大，頻率越好，但bw越窄。

工頻控制箱的用途主要是為試驗變壓器工作電源，可匹配容量不超過10kvA的充氣試驗變壓器、干式變壓器和油浸式試驗變壓器，在實際的應用中，您可根據您的實際參數選擇使用。

工頻放電試驗接線方法

在過電壓保護器的相相、相地之間的放電。測試時，每次測量間隔不小于15秒，測量三次，求平均值，

該值不應小于中規定參數值的85%。

為了與標準中關于低壓電器的有關規定及現行標準《三相異步電動機試驗方法》GB1032中的有關規定盡量協調致,將電壓等級分為5檔,即100V以下、500V以下至100V,

為了保證測試精度,本標準規定了兆歐表的量程。同時對用于極化指數測量的兆歐表,規定其短路電流不應低于2mA。

中試控股規定了本標準的高壓試驗方法應按現行標準(高壓試驗技術第1部分:一般定義及試驗要求》GB/T16927.1、(高壓試驗技術第2部分:測量系統》GB/T16927.2和《現場絕緣試驗實施導則》DL/T474.1~DL/T474.5及相關設備標準的規定執行,進行綜合、統一,便于將試驗結果進行比較分析。

工頻電壓過高造成的故障

1在輸變電系統中，當一相接地時，其它兩相電壓升高，在故障未排除前，這種電壓升高一直存在，如果絕緣子串中存在著絕緣弱點

2 短時過電壓

隨著電網額定電壓的提高和過電壓措施的不斷完善，若過電壓被到1.7～1.8倍系統運行相電壓或更低時，工作電壓就可能成為決定電網絕緣水平的主要因素。

接通電源前，操作系統的調壓器必須調到零位后方可接通電源，合閘，開始升壓。

4、從零開始均勻旋轉調壓器首輪升壓。升壓方法有：快速升壓發，即20s逐級升壓法；慢速升壓法，即60s逐級升壓法；極慢速升壓發供選用。電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓的75%后，在以每秒2%額定試驗電壓的速度升到您所需的額定電壓，并密切注意測量儀表的指示以及被試品的情況。升壓過程中或試驗過程中如發現測量儀表的只是及被試品情況異常，應立即降壓，切斷電源，查明情況。

電力設備的絕緣水平在標準和行業標準中都有明確的規定，運行經驗表明皆能滿足運行的要求，并留有一定裕度，但若運行中產生短時過壓，大大超過了絕緣子的正常耐壓值，在正常運行已處于穩定平衡狀態的絕緣子會閃絡

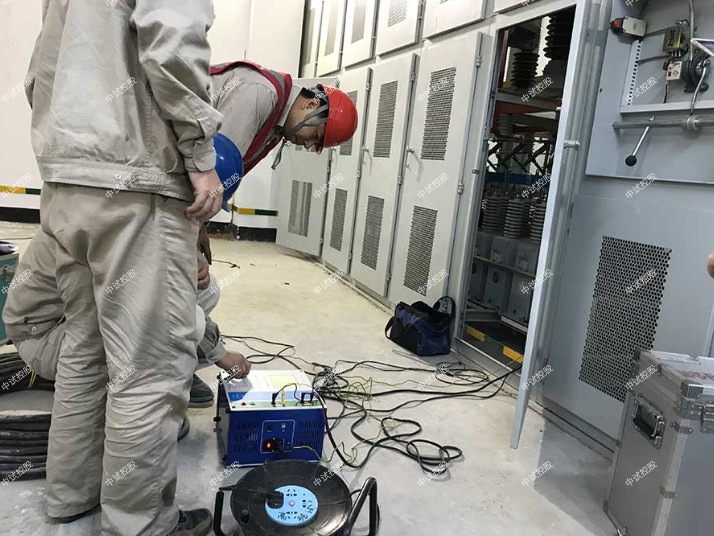

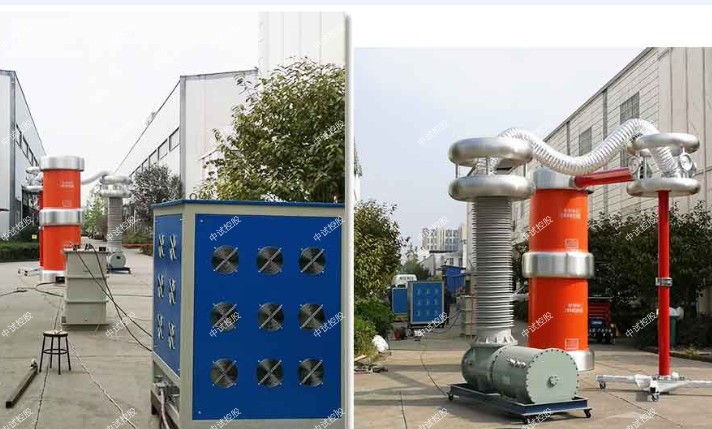

ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置

一、 被試品對象及試驗要求

1. 110kV變電站開關、母線、GIS等電氣設備的交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過200kV。

2．110kV及以下電壓等級變壓器交流耐壓試驗，電容量≤0.02μF，試驗電壓不超過160kV。

3．35kV/300mm2電纜1000m，中試控股電容量≤0.198μF，試驗頻率為30-300Hz,試驗電壓52kV。

4. ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置10kV/300mm2電纜2000m，電容量≤0.75μF，試驗頻率為30-300Hz,試驗電壓17.4kV。（滿足6kV被試品對象要求）

5. 35kV及以開關，電容量≤0.003uF，試驗頻率為30-300Hz，試驗電壓不超過108kV。

二、 工作環境

1.   環境溫度：－150C –40 0C;

2.   相對濕度：≤90%RH;

3.   海拔高度:  ≤3000米；

三、 裝置主要技術參數及功能

1.   額定容量：200kVA；

2.   輸入電源：單相220V電壓，頻率為50Hz；

3.   額定電壓：50kV；200kV

4.   額定電流：1A； 4A；

5.   工作頻率：30-300Hz；

6.   波形畸變率：輸出電壓波形畸變率≤1%；

7.   工作時間：額定負載下允許連續30min；過壓1.2倍1分鐘；

8.   溫    升：額定負載下連續運行30min后溫升≤65K；

9.   品質因素：裝置自身Q≥30(f=45Hz)；

10.  保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11.  ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置測量精度：系統有效值1.5級；

四、 設備遵循標準

GB10229-88            《電抗器》

GB1094 《電力變壓器》

GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900 《電工名詞術語》

GB/T16927.1~2-1997 《高電壓試驗技術》

五、裝置容量確定

裝置容量定為200kVA/200kV，分4節電抗器，中試控股電抗器單節為50kVA/50kV/1A/90H通過組合使用能滿足上述被試品的試驗要求。

（二）試驗時使用關系列表

ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置設備組合

被試品對象    電抗器

50kVA/50kV4節 激勵變壓器輸出端選擇

110kV電力變壓器交流耐壓     使用電抗器4串     6kV

110kV絕緣子，開關、GIS等   使用電抗器4串     6kV

300mm2 /35kV電纜1km   使用電抗器2串2并 3 kV

300mm2 /10kV電纜2.0km 使用電抗器4并     3kV

35kV絕緣子，開關等     使用電抗器3串     3kV

六、系統配置及其參數

1.   激勵變壓器JLB-10kVA/3kV/6kV/0.25kV    1臺

a)   額定容量：10kVA；

b)   輸入電壓：0-250V，單相；

c)   輸出電壓：3kV；6kV

d)   結    構：干式；

e)   重    量：約70 kg；

2.   變頻電源BXZ-10kW/220V                         1臺

a)   額定輸出容量：10kW

b)   工作電源：220±10%V（單相），工頻

c)   輸出電壓：0 – 250V，單相，

d)   額定輸入電流：40A

e)   額定輸出電流：40A

f)   輸 出 波 形：正弦波

g)   電壓分辨率： 0.01kV

h)   電壓測量精度：1.5%

i)   頻率調節范圍：30 – 300Hz

j)   頻率調節分辨率：≤0.1Hz

k)   頻率穩定度：    0.1%

l)   運 行 時 間：額定容量下連續30min

m)   額定容量下連續運行30min元器件最高溫度≤65K;

n)   噪 聲 水 平：≤50dB

o) 結構及性能特點：

1）參數顯示：大屏幕液晶界面顯示系統

可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、、參數查詢等。

2）參數設置：可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護

3）ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置試驗模式：有全自動、手動2種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態

4）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；

5） 數據存儲功能：試驗結果保存、打印、回查等

① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態。可將參數保存在存儲器中，該存儲器為非易失存儲器，可保存50次試驗記錄；

② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上；

6）中試控股自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%；

7）ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

8)重  量：約18kg；

3.   高壓電抗器DK-50kVA/50kV                  4節

a)   額定容量：50kVA;

b)   額定電壓：50kV；

c)   額定電流：1A；

d)   電 感 量：90H/單節；

e)   品質因素：Q≥30 (f=45Hz)；

f)   結    構：干式；

g)   重    量：約45kg；

4、電容分壓器ZSFRC-200 kV -1000 pF                 1套

a)   額定電壓： 200kV

b)   高壓電容量：1000pF

c)   介質損耗：tgσ≤0.5%；

d)   分 壓 比： 1000：1

e)   測量精度：有效值1.5級;

f)   重    量：約20kg

操作說明

直流高壓發生器是提供高壓直流源的儀器，使用該中試控股儀器前必須先把儀器可靠接地。使用直流高壓發生器的工作人員,必須是具有“高壓試驗上崗”的專業人員。使用直流高壓發生器請必須按《電力安全工作規程》的規定，并在工作電源進入試驗器前加裝兩個明顯斷開點。當更換試品和接線時，應先將兩個電源斷開點明顯斷開，同時現場必須保證至少有三個工作人員，這樣才能有效的保證使用人員的安全。

主機上的指示燈、開關、表頭、旋鈕等已標清楚，閱讀操作說明書時請參照主機面板功能說明。

倍壓筒底座側面的四芯航插座為連接主機的插座，側面的接地端子為連接地線用。

附帶的高壓屏蔽電流表為數顯微安表，表頂端上的插孔為連接被試品的線插孔，同時也作為電源控制開關，不用時請拔掉。更換電池時請將表頭兩端的螺絲下掉后，取下后蓋，換好電池后請將后蓋用螺絲旋緊。
