10kv真空斷路器耐壓試驗儀

中試控股技術博士為您解答：交流耐壓試驗前應注意事項

在工頻耐壓試驗中，低壓側測量電壓（儀表電壓）并不是非常準確的，其原因是由于試驗變壓器存在漏抗，必然存在著壓降或容升，使試品上電壓低于或高于低壓側儀表上反映出來的電壓。為了準確測量被試品上電壓，因此工頻無局放試驗變壓器常在高壓側接入RCF阻容分壓器來測量電壓。

10kv真空斷路器耐壓試驗儀避雷器耐壓器例如對母線可進行分段、分相進行試驗。拆除與耐壓設備相關聯的電子線路部件及其它不能承受此試驗電壓的設備部件，將被試設備的外殼和非被試設備可靠接地。

試驗變壓器使用前應擦拭干凈，檢查變壓器內的油是否足夠，不夠應補充合格的變壓器油，在注油后應靜止足夠的時間，以排除變壓器內空氣，并用2500V兆歐表檢查各繞組對外殼及地的絕緣電阻。

避雷器耐壓器檢查調壓器是否在零位，輸入電源是否正常，試品應干凈，并保證干燥。

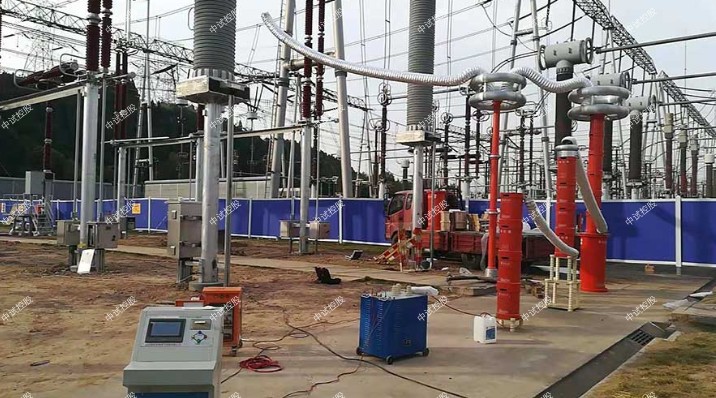

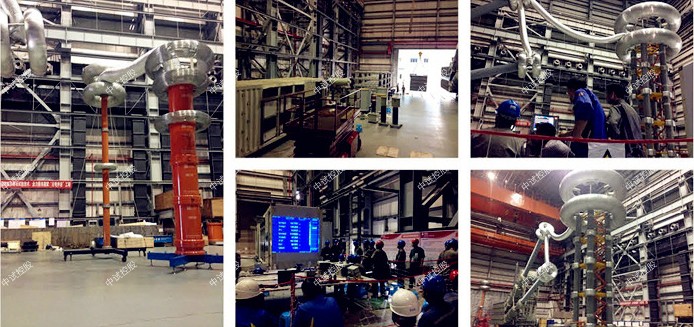

ZSBP-75KVA/75KV變頻串聯諧振成套試驗裝置

1．額定電壓：75KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作15分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6. 水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 220V

11．頻率調節范圍：30Hz～300Hz

12．中試控股系統測量精度：1.5％±200V

13．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《水輪發電機組安裝技術規范》                GB/T8564―2003

《高壓諧振試驗裝置》                      DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）ZSBP-75KVA-75KV變頻串聯諧振成套試驗裝置設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓： 220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～40A

重量：16kg

2.高壓諧振電抗器（共3臺）：25KVA/25KV

額定工作電壓：25kV

額定工作電流：1A

額定電感量：90H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：35kg

3.激勵變1臺：

額定容量：10kVA

輸入電壓：250V

輸出電壓：2kV， 4kV，

4.電容分壓器一臺：ZSFRC-80kV純電容式

   高壓電容量：2000pF

分壓比：1000:1

   工作頻率：30～300Hz

   誤差精度：1.5%

   額定電壓:80kV

   重量：10kg

ZSBP-75KVA-75KV變頻串聯諧振成套試驗裝置技術參數

輸入電源:

電壓： 220V±10%

頻率： 45/65Hz

?   輸出電壓：0-250V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.5%，0.1%，0.01%

?   運行連續工作時間：60分鐘

功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz, 中試控股可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，中試控股可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

?   耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   實時顯示試驗狀態，中試控股可根據試驗狀態進行相應操作。

?   強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?   數據查詢功能,根據試驗日期查詢以往的試驗數據。

在做負載試驗前，一般都應進行空升試驗。即不接試品時升至試驗電壓，校對各種表計，調整球間隙。

做中試控股耐壓試驗時升壓速度不能過快，并防止突然加壓，例如調壓器不在零位的突然合閘，也不能突然斷電，一般應在調壓器降至零位時分閘。

耐壓時間不應過長，以免引起不應有的絕緣損傷，甚至使本來合格的絕緣發生熱擊穿。耐壓時間一到，應速將電壓降至輸出電壓的25%以下，再切斷電源，在試驗電壓下切斷電源，否則可能產生使試品放電或擊穿的操作過電壓。

所有這些測試工具都可用于更好地了解電纜的性能，電纜性能的任何變化。

中試控股試驗變壓器過流過壓的保護操作裝置相信大家都比較熟悉。

操作前應根據被試品的容量及電壓等級，調整好電流繼電器（KA）。合上電源開關，按下送電按鈕接觸器吸合，調壓器帶電電源信號燈滅，送電信號燈亮，此時可以進行升壓試驗。

比如：調感式串聯諧振裝置，工頻試驗變壓器等，交流耐壓是指采用交流電源為信號測量被試對象的耐壓強度，典型應用有：串聯諧振試驗裝置，輸出頻率為20Hz~310Hz，在交流耐壓的范疇，也是可以稱為工頻耐壓裝置。在升壓或耐壓試驗過程中，如出現過電壓，應及時逆時針旋動調壓器旋鈕使電壓回到規定值。

10kv真空斷路器耐壓試驗儀工頻耐壓和沖擊電壓除了試驗標準不同以外，在設備上也是有區別。工頻耐壓主要用到的高壓試驗設備是工頻耐壓試驗裝置。中試控股沖擊電壓通過沖擊電壓發生器進行雷電沖擊電壓全波、雷電沖擊電壓截波和操作沖擊電壓波的沖擊電壓試驗，檢驗絕緣性能。

該設備回路電感小，并采取帶阻濾波措施，在大電容量負載下能產生標準沖擊波，負載能力大。以上就是工頻耐壓和沖擊電壓的不同之處了。

試驗過程中如電流表電流指示超出被試品規定的范圍，應立即停止升壓找出相關原因再行試驗。在升壓或耐壓試驗過程中，如發生短路、閃絡、擊穿等過電流時，電流繼電器自動使調壓器自動斷電，表示被試品不合格
