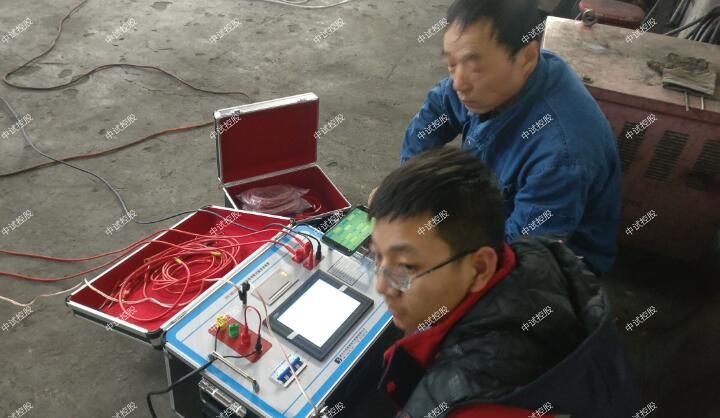

10kv電壓互感器耐壓試驗儀

中試控股技術博士為您解答：在試驗變壓器出線端與被試品之間串接一適當阻值的保護電阻,這樣,極性相反的沖擊電壓就作用在保護電阻與變壓器入口電容的串聯回路上,短時間內,絕大部分電壓降落在

保護電阻上。

10kv電壓互感器耐壓試驗儀勵磁繞組對機殼和電樞繞組對軸的交流耐壓試驗電壓交接時為1. 5U。+750(V)，并不應小于1200V。大修時為1000V，持續時間為Imin。對100kW以下不重要的直流電機電樞繞組對軸的交流耐壓可用2500V兆歐表試驗代替。

試驗接線。T1為自耦變壓器，T：為試驗變壓器。由于勵磁機各繞組對機殼的電容量很小，也可用變比合適的電壓互感器代替。

互感器耐壓器內充高絕緣強度的絕緣油作為絕緣介質；外殼環氧玻璃絲燒制，絕緣強度和耐壓強度高于其他材料；DQ130-30晶粒取向硅鋼片，45°全斜接縫疊片，波形畸變率及空載電流同類阻抗電壓低≤5%，滿足實驗要求；全自動微電腦控制，智能化程度高，功能完善，抗干擾能力強；

ZSBP-108KVA/108KV 變頻串聯諧振試驗成套裝置

1．額定電壓：108KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

80kV-滿足110kV變壓器中性點交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作15分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6. 水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 220V

11．頻率調節范圍：30Hz～300Hz

12．ZSBP-108KVA108KV 變頻串聯諧振試驗成套裝置系統測量精度：1.5％

13．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150—2006

《水輪發電機組安裝技術規范》                GB/T8564―2003

《高壓諧振試驗裝置》                       DL/T 849.6—2004

《電抗器》                                 GB10229.88

《電力設備預防試驗規程》                 DL/T596—1996

《耦合電容器和電容分壓器》                 IEC358(1990)

（四）設備主要配置及技術參數說明：

1. ZSBP-108KVA108KV 變頻串聯諧振試驗成套裝置變頻電源一臺：

額定功率：10kVA；

輸入電壓： 220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～40A

重量：16kg

2.高壓電抗器（共4臺）：27KVA/27KV

額定工作電壓：27kV

額定工作電流：1A

額定電感量：90H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：38kg

3.激勵變1臺：

額定容量：10kVA

輸入電壓：250V

輸出電壓：2kV， 4kV，

4.電容分壓器一臺：純電容式

   高壓電容量：2000pF

分壓比：1000:1

   工作頻率：30～300Hz

   誤差精度：1.5%

   額定電壓:110kV

   重量：10kg

技術參數

輸入電源:

電壓： 220V±10%

頻率： 45/65Hz

?   輸出電壓：0-250V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.5%，0.1%，0.01%

?   運行連續工作時間：60分鐘

2、功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，中試控股掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，中試控股可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

?   耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   ZSBP-108KVA108KV 變頻串聯諧振試驗成套裝置實時顯示試驗狀態，中試控股可根據試驗狀態進行相應操作。

?   強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?   數據查詢功能,根據試驗日期查詢以往的試驗數據。

10kv電壓互感器耐壓試驗儀磁場變阻器的耐壓試驗，可隨同勵磁回路進行，試驗電壓為1000V，持續時間為1min。

某變電站llOkV電容型套管末屏絕緣電阻測量為600MΩ(溫度為30 0C，小于標準規定值1000MΩ），在仔細觀察后發現此套管末屏小瓷套上散布有小水珠，用于布進行擦拭，吹風機進行干燥處理，隨后測量絕緣電阻值為1300MΩ（大于標準值），現場人員并末急于下結論，而使將其與上次試驗結果2000MΩ,（溫度為25℃）進行比較，在考慮溫度、濕度等因素影響后，發現兩次結果接近，故判斷此套管合格工頻試驗變壓器特點：

能有效地摒除電源中的雜波干擾；全自動測量技術，電壓，電流，局部放電量測量精度高；

外施耐壓試驗 ， 外施耐壓試驗是對被試變壓器加一分鐘的工頻高壓的試驗，也曾稱工頻耐壓試驗。它是考核不同側繞組間和繞組對地間的絕緣性能，也就是考核變壓器主絕緣的水平，所以只適用于全絕緣變壓器。 感應耐壓試驗 全絕緣變壓器的感應耐壓試驗是高壓繞組開路，向低壓上施加100~250Hz的兩倍額定電壓的耐壓試驗。由于頻率增高，鐵心在不飽和時能保證兩倍感應電壓，從而試驗了繞組匝間、層間和相間的絕緣性能，即考核了變壓器的縱絕緣水平。

工頻耐壓試驗是為了考驗被測的機械的絕緣承受能力，可以保證設備完全安全的進行！工頻耐壓試驗是對有機固體絕緣形成內部累積效應，所以，一定要選擇合適的試驗電壓和時間現行規程規定，設備的試驗電壓比出的試驗電壓有所降低，且不同的設備應對待，如變壓器的平時試驗的試驗電壓值取出試驗電壓值的85％。

控制電纜耐壓儀一般變頻串聯諧振試驗裝置的過電壓在儀器的掃頻階段，也就是找到諧振點的過程中。使用過變頻串聯諧振試驗裝置的人員都知道，變頻串聯諧振試驗裝置找諧振點的過程中，其電壓與頻率的呈現拋物線一樣的線性關系。系統默認找到最高電壓，也就是拋物線的頂點作為諧振點。由于諧振原理中理論可以將低壓電壓諧振到80倍，變頻串聯諧振試驗裝置掃頻時需要的電壓一般為20-50V，通過激勵變后的電壓一般為幾百伏。
