10kv電纜交流耐壓試驗器

發電機和勵磁機的勵磁回路所連接的設備和采用的勵磁方式有關，該回路的設備的絕緣狀態的良好與否是十分重要的，當勵磁回路一旦發生故障將嚴重影響發電機的正常運行。

1、外施電壓法(加1min工頻電壓)，它用于全絕緣變壓器或分級絕緣的中性點耐壓及低壓繞組的耐壓試驗。

2、倍頻感應法。它用于分級絕緣變壓器的耐壓試驗。

3、電容器耐壓耐壓裝置操作波感應試驗法。它是用來考核變壓器絕緣耐操作過電壓的能力的試驗，對220kV大型變壓器，允許用操作波耐壓代替倍頻感應耐壓來考核變壓器的主絕緣和縱絕緣。

ZSBP-135KVA/108KV變頻串聯諧振耐壓試驗裝置

1．額定電壓：108KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

80kV-滿足110kV變壓器中性點交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作15分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6. 水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．中試控股電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．ZSBP-135KVA/108KV變頻串聯諧振耐壓試驗裝置主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. 中試控股GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 220V

11．頻率調節范圍：30Hz～300Hz

12．系統測量精度：1.5％

13．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《水輪發電機組安裝技術規范》                GB/T8564――2003

《高壓諧振試驗裝置》                       DL/T 849.6—2004

《電抗器》                                 GB10229.88

《電力設備預防試驗規程》                 DL/T596-1996

《耦合電容器和電容分壓器》                 IEC358(1990)

（四）ZSBP-135KVA/108KV變頻串聯諧振耐壓試驗裝置設備主要配置及技術參數說明：

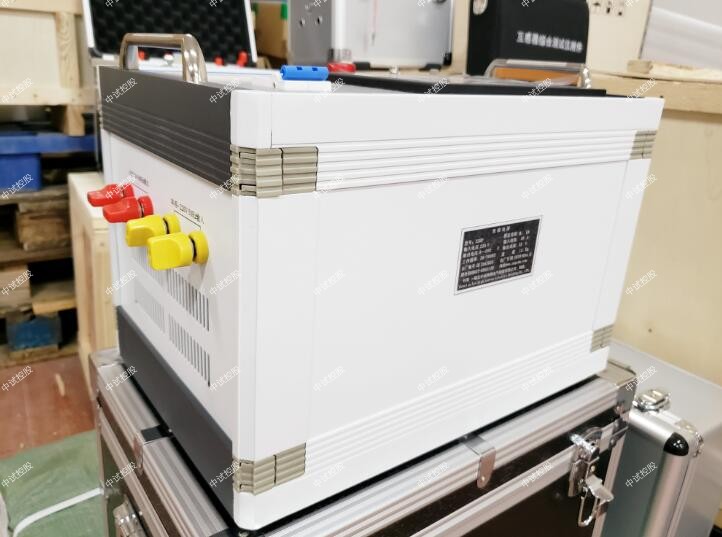

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓： 220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～40A

重量：16kg

2. 中試控股高壓諧振電抗器（共4臺）：33.75KVA/27KV

額定工作電壓：27kV

額定工作電流：1.2A

額定電感量：50H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：40kg

3.激勵變1臺：

額定容量：10kVA

輸入電壓：250V

輸出電壓：2kV， 4kV

重量：65kg

4.電容分壓器一臺：110kV純電容式

   高壓電容量：2000pF

分壓比：1000:1

   工作頻率：30～300Hz

   誤差精度：1.5%

   額定電壓:110kV

   重量：10kg

技術參數

?   輸入電源:

電壓： 220V±10%

頻率： 45/65Hz

?   輸出電壓：0-250V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.5%，0.1%，0.01%

?   運行連續工作時間：60分鐘

2、功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，中試控股掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，中試控股可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

?   耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示戶電壓異常波動，由根據試驗情況進行操作。

?   實時顯示試驗狀態，中試控股可根據試驗狀態進行相應操作。

?   強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。

?   ZSBP-135KVA/108KV變頻串聯諧振耐壓試驗裝置試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?   數據查詢功能,根據試驗日期查詢以往的試驗數據。

試驗接線及儀器設備的選擇

根據規程，500kV交流電纜的直流耐壓試驗電壓為775kV，產生直流高電壓的方法通常是將工頻高電壓經整流而變換成直流高電壓的方法，而利用倍壓整流原理制成的直流高壓串級裝置能產生出更高的直流試驗電壓。

1.1 電容器耐壓耐壓裝置交流高壓電源

這部分包括升壓變壓器T2、調壓變壓器T1和控制保護裝置等。

T1--調壓變壓器，輸出電壓0～400V，容量為20kVA。

T2--升壓變壓器，采用的YDJ系列試驗變壓器，輸入電壓380V，輸出電壓300kV（具體電壓的高低根據所選擇的串級直流高壓發生器的級數來定），變壓器容量要大于10kVA。

1.2 串級直流倍壓整流

以選擇1000kV多級直流高壓發生器，考慮到試品為大電容設備，在設備選擇時主要考慮設備的容量，對電壓脈動系數可以不做特別要求，要求輸出電流大于10mA。

1.3 保護電阻R

10kv電纜交流耐壓試驗器在加壓的瞬間會產生較大的充電電流。電流絕緣擊穿的瞬間，回路內會有很大的擊穿電流流過，試驗結束后放電時電纜上大量剩余電會在很短時間里流入大地

中試控股測量方法

1.小修時用1000V絕緣電阻測試儀，大修時用2500V絕緣電阻測試儀測絕緣電阻，不應低于0.5MΩ，方法和轉子繞組的絕緣電阻測量方法相同。

2.大修時做交流耐壓1000V，方法和定子繞組的交流耐壓試驗方法相同。

耐壓試驗方法如下。

10kv電纜交流耐壓試驗器一般采用水電阻作為保護電阻。其選用原則是：當試品擊穿時，既能將短路電流在硅堆的允許電流之內，又能使電源控制箱內的過流繼電器可靠動作，同時，電阻表面在全電壓作用下不能閃絡，而且正常工作時水電阻上的壓降不應過大(約在試驗電壓的1%以下)。水電阻的阻值根據直流試驗電壓而定，一般取10Ω/V。本試驗當中水電阻阻值為R＝775×10＝7.75MΩ。

1.4 濾波電容C

濾波電容的作用是使試驗電壓的波形平穩，一般取0.1μF左右。如無合適的電容器，可用幾個電壓較低的電容器串聯，以提高耐壓強度。對于電纜 這樣電容量較大的試品，濾波電容可以省略。
