10kv變壓器預防耐壓儀

中試控股技術博士為您解答：當試驗變壓器不能滿足要求時，可以采用串聯諧振成套試驗裝置。其他的設備還有調壓器，過流保護，電壓測量裝置，保護球間隙，保護電阻，控制裝置等，一般在成套設備中都已經配備好，但需要進行調試。

(2)10kv變壓器預防耐壓儀在進行耐壓前，其他試驗必須合格。油浸變壓器若經濾油或運輸，應靜置一段時間再試驗。(對500kV的72h以上，220及330kV的48h以上，110kV及以下的24h以上。)

(3)接上被試變壓器，接通電源，從零開始升壓，升壓速度從75%試驗電壓后應以每秒2%試驗電壓均勻升壓。

(4)升壓過程中，應檢查高壓回路和變壓器有無異常。如有異常，應查明原因并降壓停電。升到試驗電壓后保持1min，然后降壓并斷開電源。并對變壓器進行放電。

(5)試驗前后應測量絕緣電阻且應無明顯差別。

ZSBP-432KVA/216KV 變頻串聯諧振試驗成套裝置

1．額定電壓：216KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

80kV-滿足110kV變壓器中性點交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作15分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6. 水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．中試控股主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．ZSBP-432KVA/216KV 變頻串聯諧振試驗成套裝置輸入電源： 380/220V

11．頻率調節范圍：30Hz～300Hz

12．系統測量精度：1.5％

13．裝置具有過壓、過流、零位啟動等保護功能

（三）中試控股設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《水輪發電機組安裝技術規范》                GB/T8564――2003

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

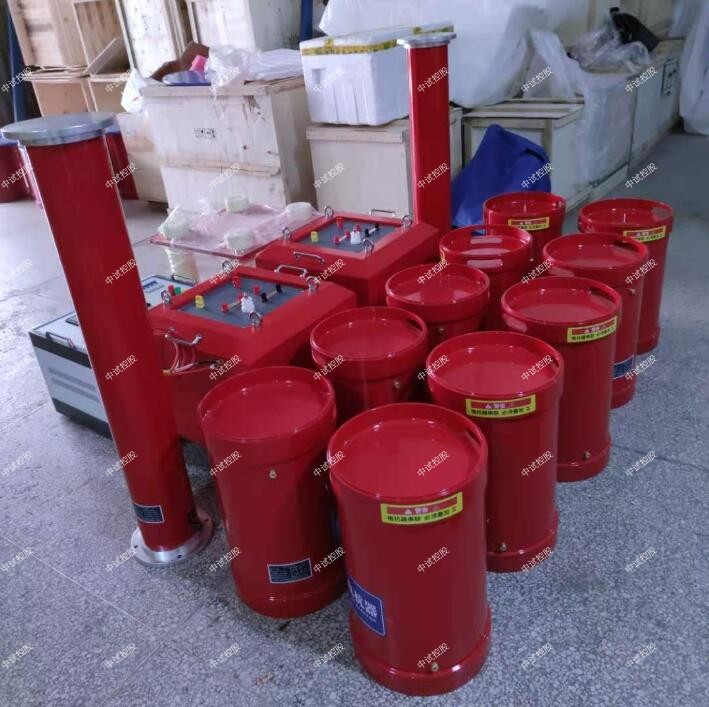

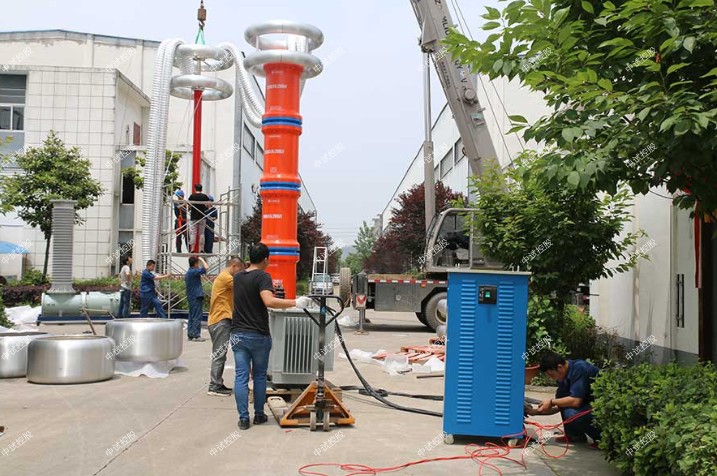

（四）ZSBP-432KVA/216KV 變頻串聯諧振試驗成套裝置設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：20kVA；

輸入電壓：380/220V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～40A

重量：16kg

2.高壓諧振電抗器（共4臺）：54KVA/54KV

額定工作電壓：54kV

額定工作電流：1A

額定電感量：100H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：48kg

3.激勵變1臺：

額定容量：20kVA

輸入電壓：500V

輸出電壓：1.8kV，3.6kV， 6kV，

4.電容分壓器一臺：FRC-220kV純電容式(分兩節單節/110KV)

高壓電容量：1000pF

分壓比：2000:1

   工作頻率：30～300Hz

   誤差精度：1.5%

   額定電壓:220kV

   重量：10kg

ZSBP-432KVA/216KV 變頻串聯諧振試驗成套裝置技術參數

?   輸入電源:

電壓： 380/220V±10%

頻率： 45/65Hz

?   輸出電壓：0-500V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.5%，0.1%，0.01%

?   運行連續工作時間：60分鐘

2、功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，中試控股可設置試驗程序，試驗程序分為5段，中試控股系統自動按設置的程序完成試驗過程。

?   耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   實時顯示試驗狀態，中試控股可根據試驗狀態進行相應操作。

?   ZSBP-432KVA/216KV 變頻串聯諧振試驗成套裝置強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?   數據查詢功能,根據試驗日期查詢以往的試驗數據。

2、母線耐壓儀操作波試驗

中試控股技術博士為您解答：由于操作波試驗具有簡單、便于現場使用的優點，故允許用來代替倍頻感應耐壓來考核變壓器的主絕緣和縱絕緣。

(1)波形及試驗電壓。

母線耐壓儀正式試驗

接上被試電纜芯線，其余兩相電纜芯線仍然接地。合上電源，逐漸升高電壓，并在以上電壓點上各停留1min，讀出并記錄各1min末和耐壓結束時的泄漏電流值及環境溫度、濕度和天氣情況。

在升壓時，絕緣良好的電纜由于電纜電容充電，電流示值將劇烈上升。而在電壓停留階段，電流逐漸下降，趨于穩定。隨著電壓的逐段升高，泄漏電流大致成比例增大。

有問題的電纜，在試驗過程中會出現以下現象：升壓時泄漏電流不成比例地急劇上升；在升壓停留階段，泄漏幾乎不隨時間衰減，甚至反而增大；泄漏電流值不穩定；泄漏電流值相間不平衡。

發現電纜問題后，原則上應查明故障原因，找出故障點。

10kv變壓器預防耐壓儀電流選擇

根據電纜所需的電流IC選擇高壓試驗變壓器的額定輸出電流IN，使其大于電纜所需的電流IC，即IN＞IC而電纜所需的電流IC可按下式進行估算：

IC＝2πfCxUC×10-3＝2π×7.6161×320×10-3＝765.7A

其中Cx為被試品電容和附加電容。試驗變壓器的額定輸出電流取IN＝770A。

3、試驗變壓器容量的選擇

根據被試品的高壓側充電流IS和試驗變壓器的額定電壓UN，可以確定試驗變壓器的容量，其公式為：

P＝UNIN＝330×770＝254100kVA

應當指出，選擇的試驗變壓器的容量應盡可能大于計算結果，因為試驗線路、試驗設備，本身對地存在雜散電容，使得估算的試驗電流小于實際值的緣故。

采用50Hz電壓進行試驗，由于電纜線路的電容較大，做工頻耐壓試驗就需要大容量的試驗變壓器、調壓器以及電源等工頻試驗設備。
