35kv變壓器預防耐壓儀

中試控股技術博士為您解答：根據《預規》要求：35kV變壓器的定期試驗電壓值按部分交換繞組電壓值，即72kV考慮，交接試驗電壓值按全換繞組考慮，即85kV。按上述計算公式，I＝UWCX＝72×103×314×7000×10-12＝158×10-3A，P＝100×103×158×10-3＝15.8kVA，選擇100kV原因是考慮到35kV系統的其他高壓設備也可使用。(電流和電壓互感器為72kV，少油斷路器為95kV，絕緣子為100kV，閥式避雷器為50kV，隔離開關為95kV)。

35kv變壓器預防耐壓儀按上述計算可選取YDJ-20kVA/100kV型試驗變壓器。

電容器耐壓儀從波形圖分析故障性質

變壓器進行操作波試驗時，在示波圖上出現如圖4-9(a)所示波形，即電壓升至擊穿點后便突然下跌，隨之產生振蕩，而電流則同時突升。這種波形屬于永久性的主絕緣擊穿。

對另一臺變壓器進行操作波試驗時，電壓波下降后又回升，形成馬鞍形，電流則發生突變和振蕩，此種波形屬于由于油的滅弧作用使故障點絕緣恢復。

對一臺匝間短路變壓器進行試驗時，其電壓幅值由于匝電流去磁作用而降低，同時由于短路點損耗使電容放電加快，波尾部分電壓明顯下凹，而電流則基本不變，第二峰值提前出現(電阻損耗影響)

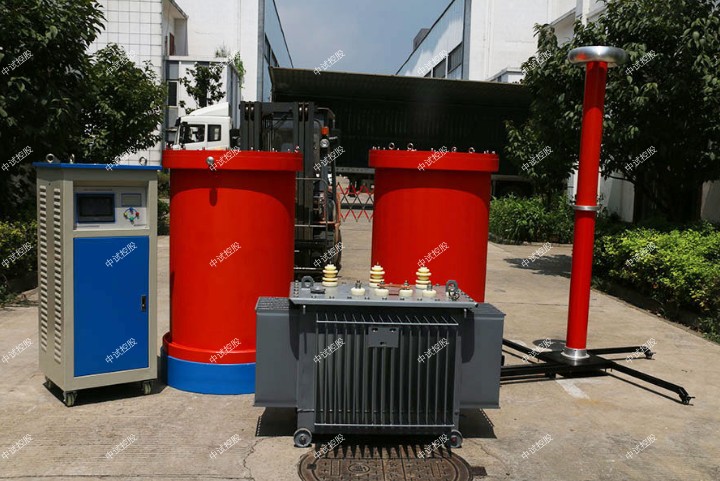

ZSBP-560KVA/270KV變頻串聯諧振耐壓試驗裝置

技術指標

1．額定電壓：270kV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

35kV-滿足10kV變壓器交流耐壓試驗；

42kV-滿足10kV開關等交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

95kV-滿足35kV開關交流耐壓試驗；

160kV-滿足110kV變壓器交流耐壓試驗；

184kV-滿足110kV開關交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．ZSBP-560KVA270KV變頻串聯諧振耐壓試驗裝置裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6.水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．中試控股主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 380/220V

11．頻率調節范圍：30Hz～300Hz

12．系統測量精度：1.5％

13．裝置中試控股具有過壓、過流、零位啟動等保護功能

（三）ZSBP-560KVA270KV變頻串聯諧振耐壓試驗裝置設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》   GB50150-2006

《水輪發電機組安裝技術規范》               GB/T8564――2003

《高壓諧振試驗裝置》                       DL/T 849.6—2004

《電抗器》                                 GB10229.88

《電力設備預防試驗規程》                  DL/T596-1996

《耦合電容器和電容分壓器》                  IEC358(1990)

（四）ZSBP-560KVA270KV變頻串聯諧振耐壓試驗裝置設備主要配置及技術參數說明：

1.變頻電源主機1臺：

額定功率：25kVA；

輸入電壓： 380/220V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～50A

重量：32kg

2.高壓電抗器6臺：94kVA/45kV

額定工作電壓：45kV

額定工作電流：2.1A

額定電感量：85H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：55kg

3.激勵變2臺：

額定容量：12.5kVA

輸入電壓：500V

輸出電壓：1.75KV,3.5kV，7kV，14kV，

4.電容分壓器1臺：270kV純電容式

   高壓電容量：1000pF

分壓比：2000:1

   工作頻率：30～300Hz

   誤差精度：1.5%

   額定電壓:270kV

   重量：20kg

技術參數

?   輸入電源:

電壓： 380/220V±10%

頻率： 45/65Hz

?   輸出電壓：0-500V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.5%，0.1%，0.01%

?   運行連續工作時間：60分鐘

2、功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   ZSBP-560KVA270KV變頻串聯諧振耐壓試驗裝置內部由ARM控制，操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，中試控股可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

?   ZSBP-560KVA270KV變頻串聯諧振耐壓試驗裝置耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   實時顯示試驗狀態，中試控股可根據試驗狀態進行相應操作。

?   強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?   數據查詢功能,根據試驗日期查詢以往的試驗數據。

中試控股技術博士為您解答：電容器耐壓儀降壓放電

每相試驗結束，應將調壓器降到零，并切斷電源，通過絕緣放電，將芯線先經約80kΩ/kV的限流電阻反復幾次對地放電直至無火花后，再直接接地放電。

在改接線時，高壓出線端應始終接地，以防意外。再次試驗前，應注意解除出線端上的接地線。

2.7 全部試驗完畢

應將電纜對地短接，充分放電5～10min才能撤去才進行恢復工作。

3、成套直流高壓試驗儀器

3.1 直流高壓發生器的特點

直流高壓發生器采用串級式中頻多倍壓電路產生高壓直流電，應用脈沖寬度調制技術（PWM），電壓調節的線性和穩定性得到了提高。由于采用了高頻率開關脈沖寬度調制，可以選用較小的電感、電容進行濾波，使濾波回路的時間常數減小，有利于自動調節回路的品質和輸出電壓波形的改善。

35kv變壓器預防耐壓儀

工頻交流試驗由于試驗設備容量大而不適合現場試驗要求，變頻諧振試驗裝置試驗產生諧振的條件難以滿足，借鑒高壓XLPE電纜的交流耐壓試驗中采用 超低頻作為試驗電源的方法。超低頻高壓發生器 的工作頻率僅為工頻的1/500，理論上它的容量可以比工頻交流試驗降低500倍：

I＝2πfCU×10-3＝2π×0.1×7.6161×320×10-3＝15.31A

P＝2πfCU2×10-3＝2π×0.1×7.6161×3202×10-3＝490.02kVA所以YCVLF超低頻高壓發生器的容量遠比工頻交流耐壓的試驗設備小。使得試驗變壓器的重量可大大降低，按照100～200N/kVA計算，變壓器的重量達5～10噸，并不能很容易地移動到現場進行試驗。因此這種方法主要應用于中低壓電纜的試驗，由于電壓等級偏低，還不能用于110kV及以上的高壓電纜試驗。
