35kv避雷器交流耐壓試驗儀

中試控股技術博士為您解答：在進行工頻交流耐壓試驗中，我們日常使用的電壓表所測得的是電壓的有效值，但被試電力設備的工頻擊穿、產生放電時，一般取決于交流試驗電壓的峰值或幅值。這是由于交流電壓的波形在峰值時，一般按照操作圖，都可以很快完成，加之每個端口形狀不一樣，一般不會弄錯。連接之后，開始接通電源使用，先要進行一次空開，以測試它的運轉效果。重點是看零位開關、零位指示燈和工作指示燈是否正常運轉。或是因為高壓試驗設備由于結構和設計問題，也會引起高壓試驗電壓波形的畸變，電容器耐壓器例如交流高壓試驗變壓器鐵芯飽和，使激磁電流出現明顯的3次諧波，試驗電壓出現尖頂波。

35kv避雷器交流耐壓試驗儀耐壓試驗設備的使用是非常嚴謹的，容不得半點馬虎，由于其內部的連接線路眾多，就可能造成設備的短路。先把所有的連接線處理好。直流耐壓試驗設備的連接線分為很多種，有機箱內部的連接線，有機箱與打印機的連接線，還有地接線。

振蕩電壓試驗是用直流電源給電纜充電，當達到試驗電壓后使放電間隙擊穿而通過電感線圈放電，對電纜加一定電壓幅位、頻率為kHz級的振蕩波電壓作為擠包絕緣電纜線路的竣工試驗方法中試控股此種方法比直流耐壓試驗方法有效，但與工頻電壓試驗相比， 其檢查電纜主絕緣和附件的效果仍不理想.

ZSBP-1000KVA/500KV變頻串聯諧振耐壓試驗成套裝置

技術參數

1000指設備能輸出的最大額定容量，單位為kVA

500指設備能輸出的電壓等級，單位為kV；

（二）1000kVA/500kV變頻諧振試驗裝置技術指標

1．額定電壓：500KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

128kV-滿足110kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

95kV-滿足110kV變壓器中性點交流耐壓試驗

184kV-滿足110kV開關等交流耐壓試驗

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6. 中試控股水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 380/220V

11．頻率調節范圍：30Hz～300Hz

12．ZSBP-1000KVA/500KV變頻串聯諧振耐壓試驗成套裝置系統測量精度：1.5％±200V

13．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《水輪發電機組安裝技術規范》                GB/T8564――2003

《高壓諧振試驗裝置》                        DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

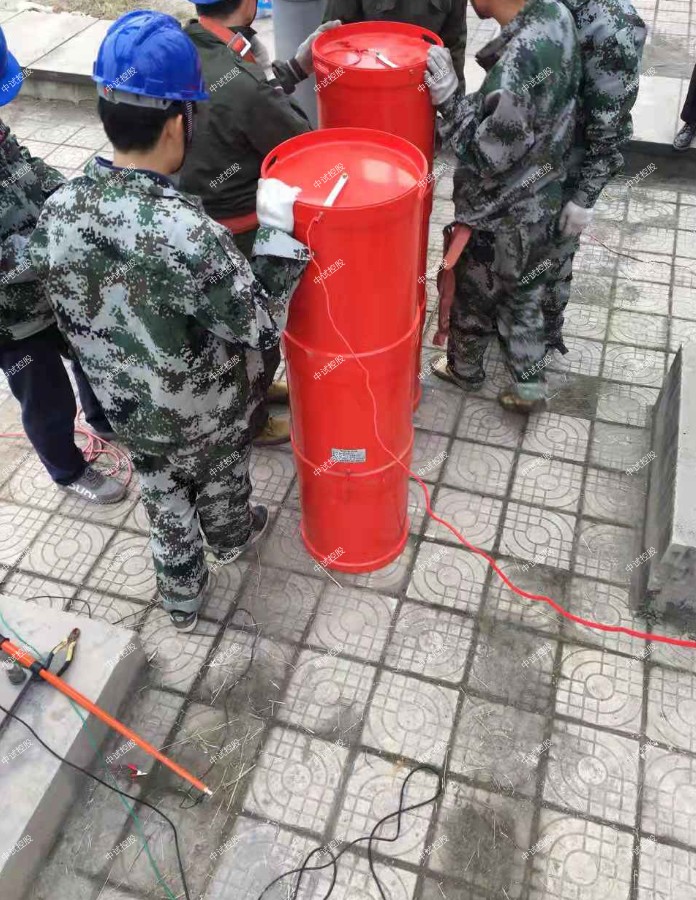

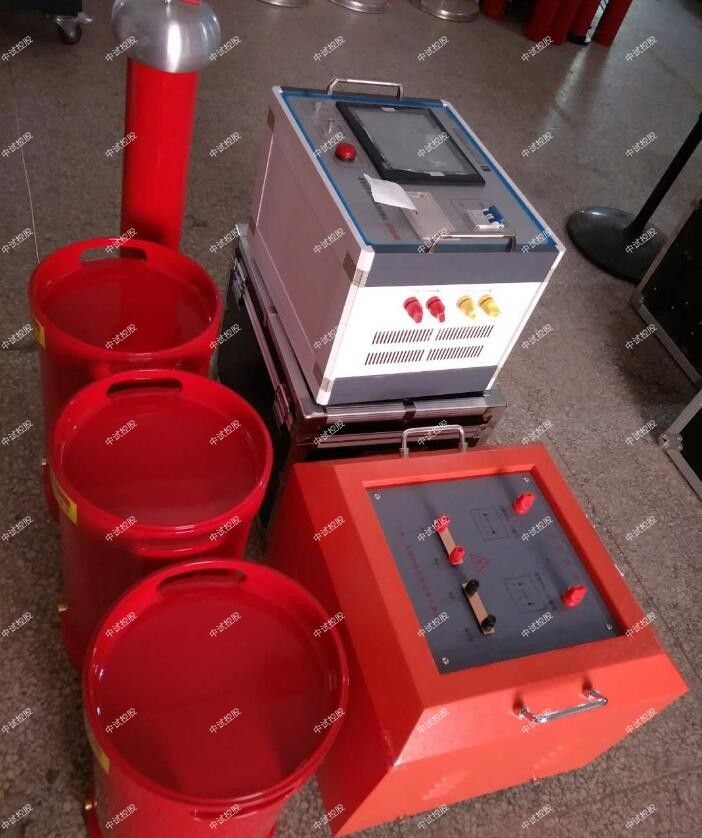

（四）ZSBP-1000KVA/500KV變頻串聯諧振耐壓試驗成套裝置設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：40kVA；

輸入電壓： 380/220V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～80A

重量：28kg

2.   高壓諧振電抗器（共10臺）：100KVA/50KV

額定工作電壓：50kV

額定工作電流：2A

額定電感量：95H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：65kg

3.   激勵變2臺：

額定容量：20kVA

輸入電壓：500V

輸出電壓：2/4/8/20Kv

重量：90kg

4.電容分壓器一臺： 500kV純電容式

   自身電容量：1000pF

   工作頻率：30～300Hz

分壓比：3000:1

   不確定度：1.5%±200V

   額定電壓:500kV

   重量：30kg

技術參數

?   輸入電源:

電壓： 380/220V±10%

頻率： 45/65Hz

?   輸出電壓：0-500V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.5%，0.1%，0.01%

?   ZSBP-1000KVA/500KV變頻串聯諧振耐壓試驗成套裝置運行連續工作時間：60分鐘

2、功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，中試控股可設置試驗程序，試驗程序分為5段，ZSBP-1000KVA/500KV變頻串聯諧振耐壓試驗成套裝置系統自動按設置的程序完成試驗過程。

?   耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   實時顯示試驗狀態，可根據試驗狀態進行相應操作。

?   強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?   數據查詢功能,根據試驗日期查詢以往的試驗數據。

電容器耐壓器二次回路交流耐壓試驗，應符合下列規定：

1、試驗電壓應為1000v。當回路絕緣電阻值在10mω以上時，可采用2500v代替，試驗持續時間應為1min，尚應符合技術文件規定；

2、48v及以下電壓等級回路可不做交流耐壓試驗；

3、回路中有設備的，試驗時應將插件拔出或將其兩端短接。

試驗中的異常分析

（1）若給調壓器加上電源，電壓表就有指示，可能是調壓器不在零位。若此時電流表也出現異常讀數，調壓器輸出側可能有短路

（2）調節調壓器，電壓表無指示，可能是碳刷接觸不良，或變壓器的一次繞組、測量繞組有斷線的地方。

（3）試驗中，電流表的指示忽升或忽降，電壓表指示突然下降，都是被試品擊穿的象征

35kv避雷器交流耐壓試驗儀發電機和勵磁機的勵磁回路所連接的設備和采用的勵磁方式有關，該回路的設備的絕緣狀態的良好與否是十分重要的，當勵磁回路一旦發生故障將嚴重影響發電機的正常運行。

1、外施電壓法(加1min工頻電壓)，它用于全絕緣變壓器或分級絕緣的中性點耐壓及低壓繞組的耐壓試驗。

2、倍頻感應法。它用于分級絕緣變壓器的耐壓試驗。

3、 工頻耐壓試驗裝置操作波感應試驗法。它是用來考核變壓器絕緣耐操作過電壓的能力的試驗，對220kV大型變壓器，允許用操作波耐壓代替倍頻感應耐壓來考核變壓器的主絕緣和縱絕緣。

   1.調壓器的情況
    當接通電源，合上電磁開關，接通調壓器后，調壓器便發出沉重的聲響，這可能是將220V的調壓器錯接到380V的電源上了，若此時電流出現異常讀數，則又可能是調壓器不在零位，并且其輸出側有短路或類似短路的情況，常見的是接地B忘記摘除。
    2.電壓表的情況
    (1)電壓表有指示。接通電源后，電壓表馬上就有指示，這說明調壓器不在零位，若電壓表指示甚大，且伴有聲響，則可能馬上嗅出味來。
    (2)電壓表無指示，接通電源后，調節調壓器，電壓表無指示，這可能是由于自耦變壓器碳刷接觸不良，或電壓表回路不通，若變壓器測量線卷(或變壓器輸入線圈)有斷線的地方所致。
