高壓開關柜交流耐壓試驗儀

中試控股技術博士為您解答：適合各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗，這些試驗所需要的電壓等級都必須嚴格按試驗規程定期進行。在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差，因此可以考慮串聯諧振試驗裝置。

高壓開關柜交流耐壓試驗儀中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在 100-300MA時，可取0.5-1Ω/V(試驗電壓);高壓側額定輸出電流為1A以上時，可取1Ω/V(試驗電壓)。常用水電陰作為限流電阻，管于長度可按150KV/m考慮，管子和粗細應具有足夠的熱容量(水阻液配制方法：用蒸餾水加入適量LS銅配制成各種不同的陰值)。

ZSBP-9120KVA/240KV變頻串聯諧振耐壓試驗裝置

240指設備能輸出的最大額定容量，單位為kVA

120指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-9120KVA/240KV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：120KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；中試控股52kV-滿足35kV電纜交流耐壓試驗；

85kV-滿足35kV變壓器交流耐壓試驗；

85kV-滿足35kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．ZSBP-9120KVA/240KV變頻串聯諧振耐壓試驗裝置主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源： 220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．中試控股裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）設備主要配置及技術參數說明：

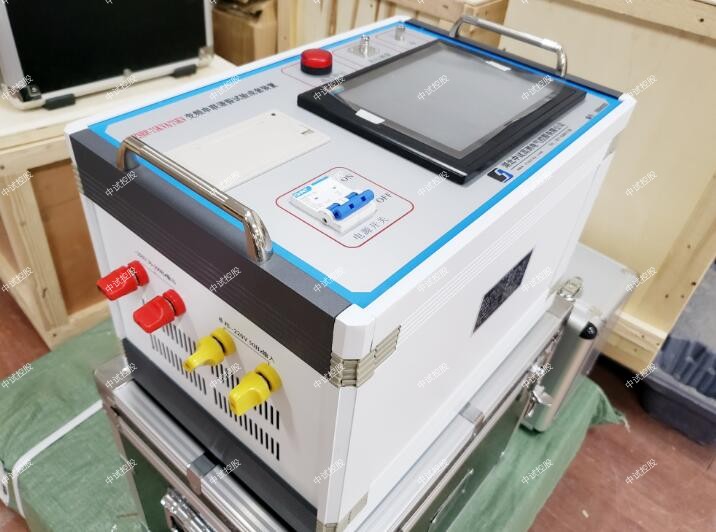

1.變頻電源一臺：

額定功率：15kVA；

輸入電壓：單相380V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

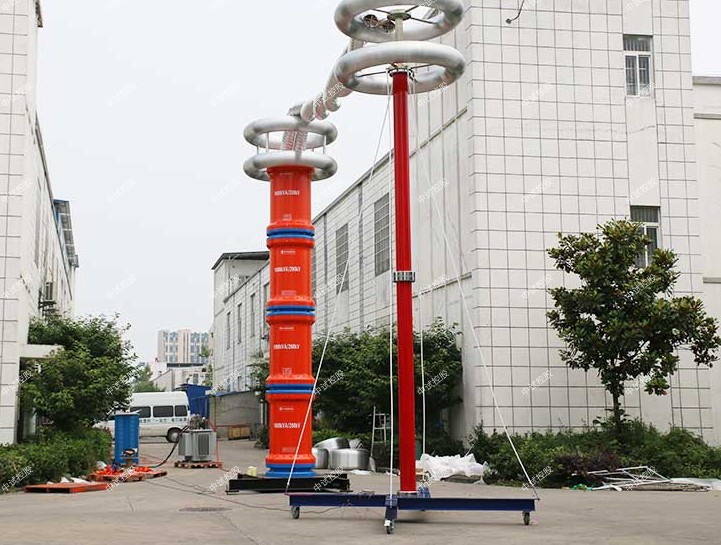

2.高壓諧振電抗器（共4臺）：60KVA/30KV

額定工作電壓：30kV

額定工作電流：2A

額定電感量：46H

連續工作時間：60min

溫    升：小于60度

工作頻率：30~300Hz

重量：48kg

3.   激勵變：  1臺

額定容量：15kVA

輸入電壓：500V

輸出電壓： 2kV，4kV

4.電容分壓器一臺： FBC-120kV純電容式

   自身電容量：2000pF

   工作頻率：30～300Hz

   不確定度：1.5%

   額定電壓:120kV 重量：35kg

1. 10kV/400mm2的電纜，長度2.0km，電容量≤0.81uF試驗頻率為30-300Hz,試驗電壓22kV，電抗器4

2. 35kV/400mm2的電纜，長度1km，電容量≤0.21uF試驗頻率為30-300Hz,試驗電壓52kV，電抗器2串2并

3. 滿足35kV變電站的開關柜設備交流耐壓，試驗頻率為30-300Hz,試驗電壓85kV，電抗器4串

1、技術參數

?   輸入電源:

電壓： 380V±10%(10kW以上)

頻率： 50/60Hz

?   輸出電壓：0-500V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

2、功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz,可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，可設置試驗程序，ZSBP-9120KVA/240KV變頻串聯諧振耐壓試驗裝置試驗程序分為5段，系統自動按設置的程序完成試驗過程。

?   耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   實時顯示試驗狀態，中試控股可根據試驗狀態進行相應操作。

?   強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，保護響應時間不大于5微秒，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。變頻串聯諧振耐壓試驗裝置數據查詢功能,根據試驗日期查詢以往的試驗數據。

球間隙及保護電阻：當電壓超過球間隙整定值時(一般取試驗電壓的110%-120%)球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω/V(試驗電壓)選取。

    在工頻耐壓試驗中，低壓側測量電壓(儀表電壓)不是非常準確的，其原因是由于試驗變壓器存在著漏抗。試驗變壓器的漏抗必須存在著壓降。

    3.升壓過程中出現的情況
    (1)在升壓或持續試驗的過程中，出現限流電阻內部放電，這可能是由于管內沒有水或水不夠所致。有時出現管外表面閃絡，這可能是由于水阻過大、管子短或表面臟污所致。
    (2)在升壓過程中，電壓上升緩慢，而電流卻急劇上升，這可能是由于被試設備存在短路或類似短路的情況所致，也可能是被試設備容量過大或接近于諧振所致。
    (3)若隨著調壓器往上調節，電流下降，電壓基本不變但有下降趨勢，這可能是由于試驗負荷過大、電流容量不夠所致。在這種情況下，可改用大容量電源進行嘗試。

1、試驗變壓器

在選用試驗變壓器時，主要應考慮下面兩點：

(1) 電壓：根據被試品的試驗電壓，選用具有合適電壓的試驗變壓器。試驗電壓較高時，可采用多級串接式試驗變壓器。要檢查試驗變壓器所需低壓側電壓是否與現場電源電壓、調壓器相配 。

(2) 電流：電流按式(1)計算：

        I=ωCxU        (1)

式中：

        I——試驗變壓器高壓側應輸出的電流，mA；

        ω——角頻率(2π?)；

        Cx——被試品電容量，μF；

        U——試驗電壓，kV。

其中Cx可從測量被試品的電容量/tanδ中得到或參考表1-1選取。

相應求出試驗所需電源容量P(kVA)：

        P=ωCxU2×10-3        (2)

試驗時，按P值選擇試驗變壓器容量，一般不得超載運行。對采用電壓互感器作試驗電源時，容許在3min內超負荷3.5～5倍。

高壓開關柜交流耐壓試驗儀分級絕緣變壓器的感應耐壓試驗

感應耐壓試驗時要分析結構，比較不同的接線方式，選用適當的分接位置，計算出線端相間及對地的試驗電壓，選用滿足試驗電壓的接線。一般要借助變壓器或非被試相線圈支撐，對三相變壓器往往要輪換三次，才能完成一臺變壓器的感應耐壓試驗。

根據調節方式的不同，中試控股串聯諧振裝置分為工頻串聯諧振裝置（帶可調電抗器，或帶固定電抗器和調諧用電容器組，工作頻率50Hz）和變頻串聯諧振裝置（帶固定電抗器，工作頻率一般10Hz～300Hz）兩大類。

工頻串聯諧振裝置所用電抗器的電感量能夠連續可調，當試驗電壓較高時，可以做成幾個電抗器串聯使用。

變頻串聯諧振裝置變頻串聯諧振裝置依靠大功率變頻電源調節電源頻率，使回路達到諧振，所用電抗器的電感量是固定的（不可調）。試驗頻率隨被試品電容量不同而改變。
