中試控股技術博士為您解答：用中頻發電機組是用一臺電動機拖動一臺中頻同步發電機，通過改變發電機勵磁回路中勵磁變阻器的阻值，使勵磁機改變對發電機轉子的勵磁，從而

使發電機的定子輸出平滑可調的電壓。

試驗電壓測量的一般要求

試驗電壓的測量采用經校驗合格的測量裝置。外施耐壓試驗時，試驗電壓一般應在被試品兩端測量。對一些小電容被試品如絕緣子、單獨的開關設備、絕緣工具等的交流耐壓試驗可在試驗變壓器低壓側測量，并根據變比進行換算。

應測量試驗電壓峰值，除以√2作為試驗電壓值。測量試驗電壓的峰值與方均根（有效）值之比，此比值在√2±0.07的范圍內，則可認為試驗結果不受波形畸變的影響。

測量系統的技術要求見DL／T 1015-2006《現場直流和交流耐壓試驗電壓測量系統的使用導則》。

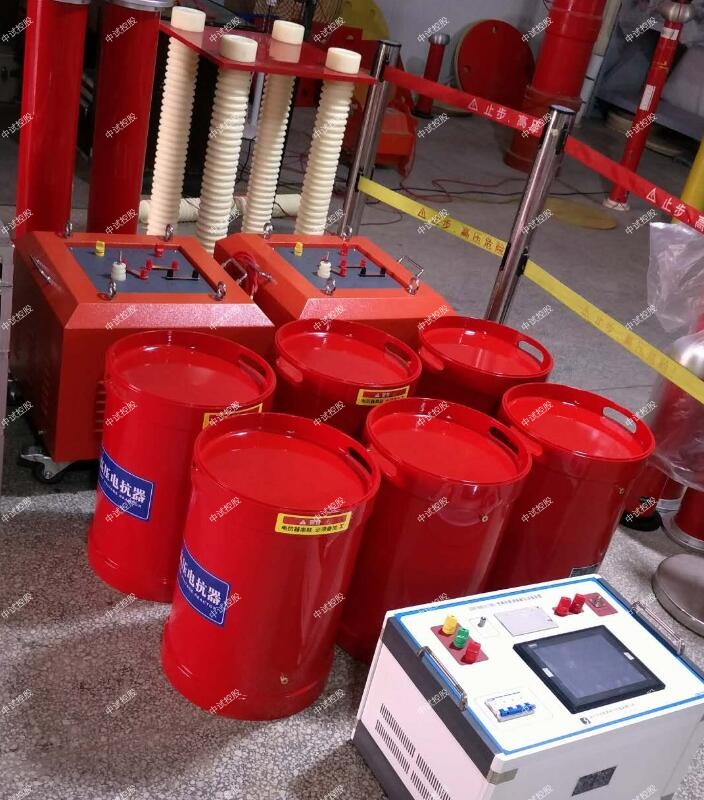

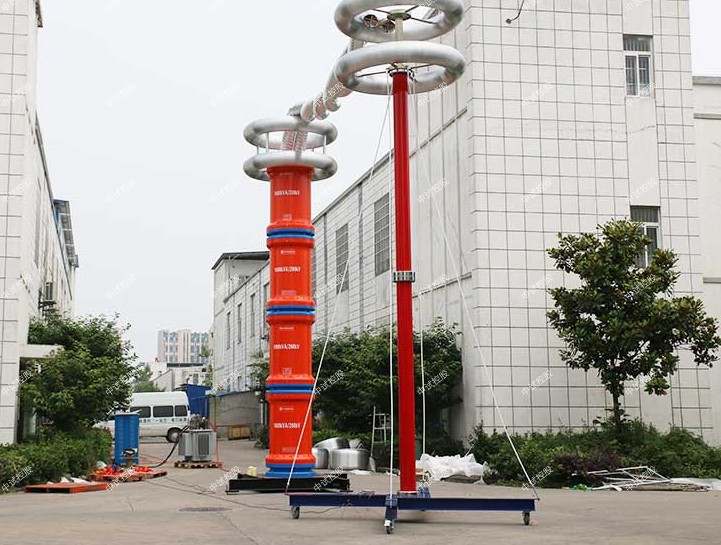

ZSBP-500Kva/200kV變頻串聯諧振試驗成套裝置

技術指標

1．額定電壓：200kV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

95kV-滿足110kV變壓器中性點交流耐壓試驗；

128kV-滿足110kV電纜交流耐壓試驗

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置中試控股自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6. 水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．ZSBP-500Kva/200kV變頻串聯諧振試驗成套裝置主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 380/220V

11．頻率調節范圍：30Hz～300Hz

12．系統測量精度：1.5％±200V

13．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《水輪發電機組安裝技術規范》                GB/T8564――2003

《高壓諧振試驗裝置》                        DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）ZSBP-500Kva/200kV變頻串聯諧振試驗成套裝置設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：25kVA；

輸入電壓： 380/220V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～50A

重量：16kg

2.高壓諧振電抗器（共6臺）：86KVA/43KV

額定工作電壓：43kV

額定工作電流：2A

額定電感量：85H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：60kg

3.激勵變2臺：

額定容量：12.5kVA

輸入電壓：500V

輸出電壓：2kV， 4kV，10kV，

4.電容分壓器一臺：200kV純電容式

   高壓電容量：2000pF

分壓比：2000:1

   工作頻率：30～300Hz

   誤差精度：1.5%±200V

   額定電壓:200kV

   重量：10kg

激勵變壓器接線用法：

ZSBP-500Kva/200kV變頻串聯諧振試驗成套裝置用于10kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接2kV；

用于35kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如4kV；

用于110kV變壓器的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如5kV；

滿足試品范圍：

1、滿足300mm2,35kV 電纜交流耐壓試驗，長度2km，電容≤0.38uF,試驗頻率30~300Hz,試驗電壓U≤52kV。試驗時間：60分鐘

2、滿足35KV/31500KVA及以下變壓器（容量不限）的中試控股交流耐壓試驗，電容≤0.02uF,試驗頻率45~65Hz,試驗電壓U≤72kV。試驗時間：1分鐘

3、滿足35KV及以開關，互感器等交流耐壓試驗，電容≤0.006uF,試驗頻率30~300Hz,試驗電壓U≤95kV。試驗時間：1分鐘

4、滿足110KV及以開關，互感器等交流耐壓試驗，電容≤0.006uF,試驗頻率30~300Hz,試驗電壓U≤184kV。試驗時間：1分鐘

1、技術參數

?   輸入電源:

電壓： 380/220V±10%

頻率： 45/65Hz

?   輸出電壓：0-500V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%±200V

?   電壓步進值： 1%，0.5%，0.1%，0.01%

?   運行連續工作時間：60分鐘

2、功能描述

變頻電源有如下幾個顯著的特點：

?   波形為脈寬電壓調節的方波。

?   內部由ARM控制，操作功能得到優化,操作簡單。

?   自動掃頻，尋找諧振點.頻率范圍30-300Hz, ZSBP-500Kva/200kV變頻串聯諧振試驗成套裝置可設置掃頻范圍，掃頻最大耗時40秒鐘(全頻掃)， 頻率分辨率0.01Hz。

?   自動試驗，中試控股可設置試驗程序，試驗程序分為5段，系統自動按設置的程序完成試驗過程。

?   耐壓時自動跟蹤電壓，電壓正常波動時自動調整電壓到目標電壓，異常波動時提示電壓異常波動，由根據試驗情況進行操作。

?   實時顯示試驗狀態，可根據試驗狀態進行相應操作。

?   強大的保護功能：過流保護，過壓保護和閃絡保護，過熱保護，高壓異常保護，軟/硬件同時保護，確保安全。

?   試驗數據保存，可即時打印試驗數據，也可將數據保存以備下次打印。

?   數據查詢功能,根據試驗日期查詢以往的試驗數據。

環網柜交流耐壓儀電纜耐壓試驗設備-直流高壓發生器出現故障了怎么辦？

 高頻直流高壓發生器故障的檢查與處理

1．電源開關打開時，控制箱上的數顯表不亮請檢查電源連線及所有保險管，保險管若有損壞時，請按保險管座旁標注的安培數更換新保險管。

2．若打開電源開關，數顯表亮，高壓顯示綠燈不亮，加不上高壓。

(1)故障顯示“回零”燈亮沒有回零位，請將逆時針旋轉高壓輸出調整鈕和微調旋鈕回到零位上至“回零”燈滅，即可加高壓。

(2)故障顯示“其它”燈亮有兩種現象：接地保護；斷線保護。

試驗變壓器在交流耐壓試驗中,如何選擇保護電阻器

在交流耐壓試驗中，試驗變壓器的高壓輸出端應串接保護電阻器，用來降低試品閃絡或擊穿時變壓器高壓繞組出口端的過電壓，并能限制短路電流。

該保護電阻值一般按0.1~0.5Ω/V選取，并應有足夠的熱容量和長度。其阻值不宜太大，否則會引起正常工作時回路產生較大的壓降和功耗。

保護電阻器可采用水電阻器或線繞電阻器，線繞電阻器應注意匝間絕緣的強度，防止匝間閃絡。保護電阻器的長度是這樣選擇的：當試品擊穿或閃絡時，保護電阻器應不發生沿面閃絡，它的長度應能耐受試驗電壓，并留有適當裕度。保護電阻器的長度可參照表選用。

  環網柜交流耐壓儀工頻高電壓的產生主要高壓試驗變壓器，試驗變壓器的工作原理和電力變壓器相間，經過電磁耦合將較低電壓升至所需高電壓，試驗變壓器電壓較高，容量相對較小，工作時問短，絕緣安全裕度較小，對輸出波形畸變率及局部放電有嚴格要求，試驗變壓器通常由調壓器供電，以輸出可調節的工頻高電壓。在進行試驗之前，應根據被試品的電容量及試a驗電壓，估算所需試驗變壓器的容量。由于體積和重拉的限制，單臺試驗變壓器額定電壓不宜太高，為獲得更高電壓，可將幾臺變壓器串聯，構成串聯試驗變壓器。
