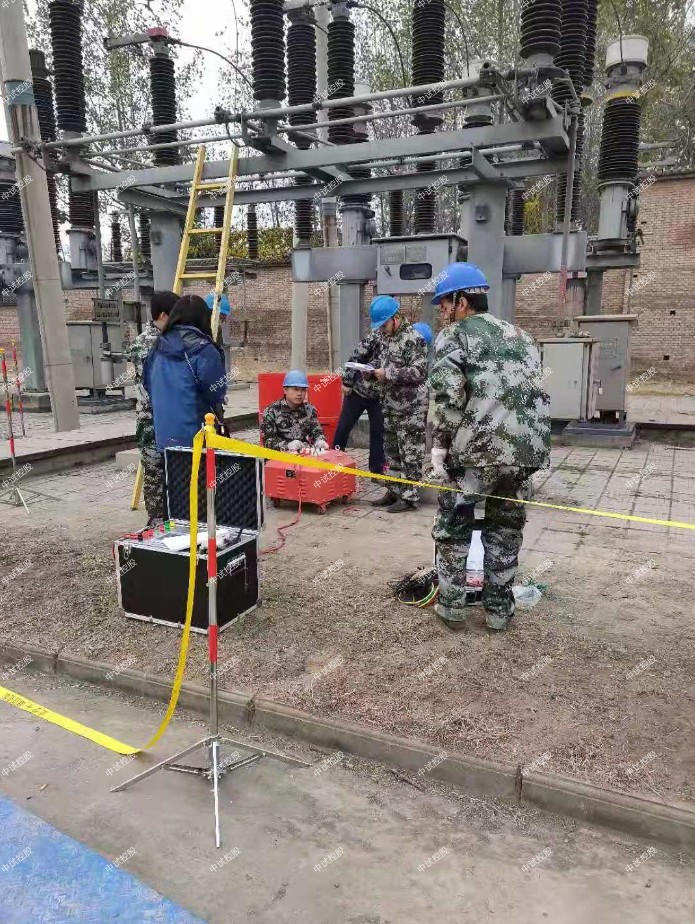

電纜電氣耐壓儀

中試控股技術博士為您解答：操作步驟

變頻電源接通電源，電源可以接220V或380V，接220V時接AC兩相，接380V時接ABC三相（注意：當接220V 時變頻電源輸出功率減半）。

打開變頻電源開關，點擊進入參數設置頁面，首先設置試驗電壓，這里試驗電壓為68KV，所以直接點擊設置為68KV，儀器會自動設置過壓保護，和閃絡保護，過壓保護為試驗電壓的1.1倍，閃絡保護為試驗電壓的是0.4倍，過流保護默認為裝置的額定電流。

電纜電氣耐壓儀起始頻率默認為20Hz，終止頻率默認為300Hz。起始電壓默認為30V，分壓器比以裝置默認為準。

測量電纜直流泄漏電流時微安表指針有擺動

如果沒有電纜終端頭及試驗電源不穩定等因素的影響，在測量中，直流微安表出現周期性搖動，可能是由于被試的電纜的絕緣中有局部的孔隙性。孔隙性在一定的電壓下發生擊穿，導致泄漏電流增大，電纜電容經過被擊穿的間隙放電；當電境纜充電電壓又逐漸升高，使得間隙又再次被擊穿；然后，間隙絕緣又一次得到恢復。如此周而復始，就使測量中的微安表出現了周期性的擺動現象。

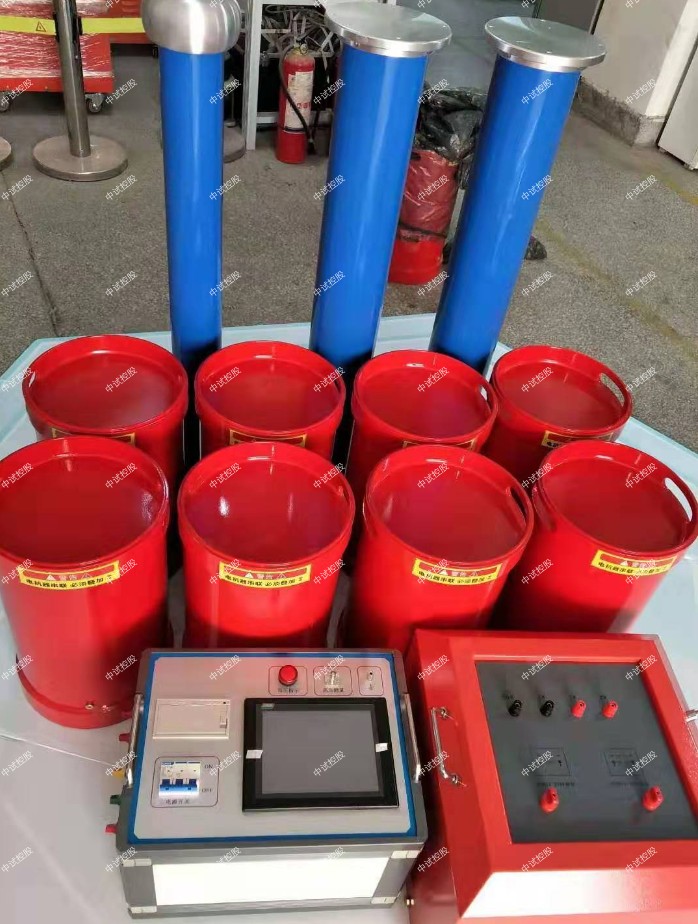

ZSBP-270KVA/270KV 變頻串聯諧振耐壓成套裝置

270指設備能輸出的最大額定容量，單位為kVA

270指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-270kVA/270kV變頻諧振試驗裝置技術指標

1．額定電壓：270KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

128kV-滿足110kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

95kV-滿足110kV變壓器中性點交流耐壓試驗

230kV-滿足110kV的GIS等交流耐壓試驗

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6. 水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 380/220V

11．頻率調節范圍：30Hz～300Hz

12．中試控股系統測量精度：1.5％

13．ZSBP-270KVA/270KV 變頻串聯諧振耐壓成套裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《水輪發電機組安裝技術規范》                GB/T8564――2003

《高壓諧振試驗裝置》                        DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）設備主要配置及技術參數說明：

1. ZSBP-270KVA/270KV 變頻串聯諧振耐壓成套裝置變頻電源一臺：

額定功率：15kVA；

輸入電壓： 380/220V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

中試控股輸出電流：0～30A

重量：16kg

2.高壓諧振電抗器（共6臺）：45KVA/45KV

額定工作電壓：45kV

額定工作電流：1A

額定電感量：90H

連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：48kg

3.激勵變壓器1臺：

額定容量：15kVA

輸入電壓：500V

輸出電壓：2/4/10kV，

4.電容分壓器一臺：270kV純電容式

   自身電容量：1400pF

   工作頻率：30～300Hz

分壓比：2000:1

   不確定度：1.5%

   額定電壓:270kV

   重量：10kg

激勵變壓器接線用法：

用于10kV電纜的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓低一些的電壓端，比如2kV；

用于35kV電纜的耐壓裝置，35kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如3-4kV；

用于110kV電纜的耐壓裝置，ZSBP-270KVA/270KV 變頻串聯諧振耐壓成套裝置110kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如5-6kV；

ZSBP-270KVA/270KV 變頻串聯諧振耐壓成套裝置技術參數

?   輸入電源:

電壓： 380/220V±10%

頻率： 45/65Hz

?   輸出電壓：0-500V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   中試控股頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

查故障

高頻高壓電路振蕩回路中元器件檢查均為正常。高頻變壓器的初級正常，高頻變壓器的次級把 BC4 4~BC48與 C26~30的倍壓整流和濾波回路焊開，從R 106端對地測量沒有電壓輸出，測量顯示管的1與14 兩管腳沒有燈絲電壓。

故障原因

高頻變壓器的次級高壓線包損壞，使振蕩器停止工作，高頻高壓無輸出，致使顯示控制電路不能正常工作。因此 測試儀檢測時，顯示器無波形顯示。

故障查出后，更換高頻變壓器，匝間耐壓測試儀測試正常。

交流耐壓試驗電源處理

高壓電纜交流耐壓采用的是變頻諧振裝置產生試驗電源，變頻柜是裝置的核心部件，變頻柜通過晶閘管的整流和逆變獲取試驗所需的頻率，在電源變換過程中引入了大量的高頻脈沖電流成份。

參數設置完成后點擊返回。儀器會返回上一級主界面，進入主界面點擊自動試驗，可以看到我們設置的參數設置。

點擊開始試驗，儀器會自動尋找諧振點，自動升壓，升壓到試驗電壓時儀器會自動進入到耐壓計時，當耐壓時間到達后自動降壓。

在升壓的同時需要關注低電壓和低電流。試驗完成后點擊保存，保存試驗報告并打印。試驗完后需注意進行安全放電。

變頻諧振系統輸出的電源不能直接作為電纜局放試驗的電源直接施加于被試對象進行局部放電測試，必須采取有效措施對試驗電源進行預處理，通過設置串聯電抗、防暈導線、均壓環進行對試驗電源質量進行改善

電纜電氣耐壓儀接線方法

將變頻電源的安全接地線接好，再將變頻電源的輸出與激勵變壓器的輸入進行連接，激勵變壓器接地端接地，在將4節電抗器串聯，然后將激勵變輸出端與其中一個電抗器尾端連接，電抗器頂端與電容分壓器頂端連接，電容分壓器下端將分壓信號線和接地線分別連接變頻電源和接地線。最后將被試品變壓器高壓側與電抗器頂端連接，變壓器低壓側短接接地。

電纜終端局放測試回路

電纜終端的局放測試回路如下圖，當被試電纜內部發生了局部放電時，耦合電容瞬時對電纜終端充電，形成高頻的脈沖充電電流波形，脈沖電流的幅值、發生的頻度反映了電纜內部局部放電的嚴重程度，通道1、通道2兩個傳感器將局放信號傳送至局放診斷系統進行分析處理。

在電纜的中間接頭，測試原理如圖所示，一側電纜的鎧裝與電纜導體之間存在電容Ca，另一側電纜的導體與鎧裝之間存在電容Cb，如果在電纜的中間接頭發生局部放電，那么形成兩個電容C1和C2，此時Ca和Cb就會通過導體向C1和C2充放電，從而形成局放電流回路，在兩側電纜屏蔽層橋接一個高頻低阻的電容臂C0和高頻電流傳感器，就可以檢測到局放的脈沖電流信號。
