6kv電纜試驗耐壓儀

中試控股技術博士為您解答：終端的局放測試回路如下圖，當被試電纜內部發生了局部放電時，耦合電容瞬時對電纜終端充電，形成高頻的脈沖充電電流波形，脈沖電流的幅值、發生的頻度反映了電纜內部局部放電的嚴重程度，通道1、通道2兩個傳感器將局放信號傳送至局放診斷系統進行分析處理。

6kv電纜試驗耐壓儀試驗電壓的加壓方法

試驗電壓應到每相導體和外殼之間，每次一相，其他非試相的導體應與接地的外殼相連，試驗電壓一般由進出線套管加進去，試驗過程中應使GIS每個部件都至少一次試驗電壓。

同時，為避免在同一部位多次承受電壓而導致絕緣老化，試驗電壓應盡可能分別由幾個部位。

若GIS整體電容量較大，耐壓試驗可分段進行。

工頻耐壓裝置第二階段是耐壓試驗，即在過程結束后進行耐壓試驗，時間為1min。

工頻耐壓器在電纜的中間接頭，測試原理如圖所示，一側電纜的鎧裝與電纜導體之間存在電容Ca，另一側電纜的導體與鎧裝之間存在電容Cb，如果在電纜的中間接頭發生局部放電，那么形成兩個電容C1和C2，此時Ca和Cb就會通過導體向C1和C2充放電，從而形成局放電流回路，在兩側電纜屏蔽層橋接一個高頻低阻的電容臂C0和高頻電流傳感器，就可以檢測到局放的脈沖電流信號。

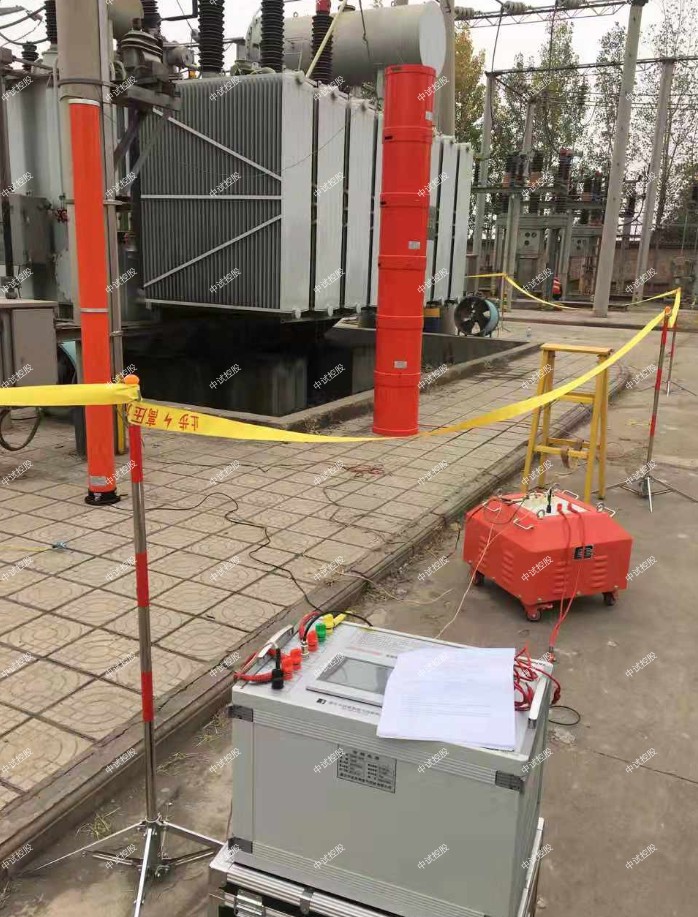

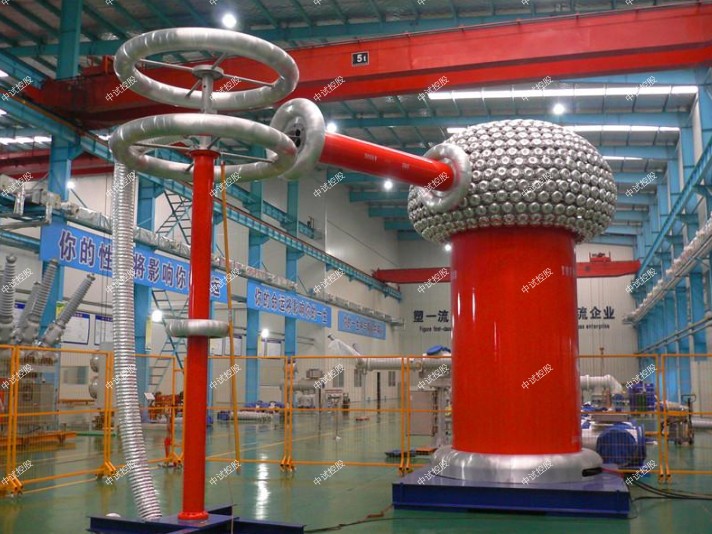

ZSBP-405KVA/200KV變頻串聯諧振耐壓試驗成套裝置

405指設備能輸出的最大額定容量，單位為kVA

 200指設備能輸出的電壓等級，單位為kV；

（二）ZSBP變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：200KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV-滿足35kV電纜交流耐壓試驗；

85kV-滿足35kV變壓器交流耐壓試驗；

109kV-滿足110kV電纜交流耐壓試驗；

165kV-滿足110kV變壓器交流耐壓試驗

184kV-滿足110KvGIS交流耐壓試驗

2．中試控股輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．ZSBP-405KVA/200KV變頻串聯諧振耐壓試驗成套裝置主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源： 380V/220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．中試控股裝置具有過壓、過流、零位啟動等保護功能

（三）ZSBP-405KVA/200KV變頻串聯諧振耐壓試驗成套裝置設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《高壓諧振試驗裝置》                           DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：25kVA；

輸入電壓：三相380V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～50A

重量：28kg

2.高壓諧振電抗器（共6臺）：67.5KVA/33.75KV

額定工作電壓：33.75kV

額定工作電流：2A

額定電感量：46H

連續工作時間：60min

溫    升：小于60度

工作頻率：30~300Hz

重量：68kg

3.激勵變：1臺

額定容量：25kVA

輸入電壓：500V

輸出電壓：，2kV ，4kV   8kV，

重量：100kg

4.電容分壓器一臺： FRC-200kV純電容式

   自身電容量：1500pF

   工作頻率：30～300Hz

分壓比： 2000:1

   不確定度：1.5%

   額定電壓:200kV

   重量：25kg

1、滿足110KV及以下GIS,開關，刀閘，母線（容量不限）的交流耐壓試驗，電容≤0.006uF,試驗頻率30~300Hz,試驗電壓U≤184kV。試驗時間：1分鐘

2、滿足300mm2,10kV 電纜交流耐壓試驗，長度4km，電容≤1.48uF,試驗頻率30~300Hz,試驗電壓U≤22kV。試驗時間：5分鐘

ZSBP-405KVA/200KV變頻串聯諧振耐壓試驗成套裝置技術參數

?   輸入電源:

電壓： 380V±10%(10kW以上)

頻率： 50/60Hz

?   輸出電壓：0-500V；

?   輸出波形：正弦波

?   頻率調節范圍：30-300Hz

?   頻率分辨率：0.01Hz

?   頻率穩定度：0.1%

?   頻率步進值：5Hz,1Hz，0.1Hz，0.01Hz

?   電壓分辨率：0.1kV

?   電壓測量精度：1.5%

?   電壓步進值： 1%，0.1%，0.01%

?   運行連續工作時間：60分鐘

耐壓試驗要求。

全波：全波是具有一定極性的非周期性脈沖電壓波，其波前部分的電壓上升很快，到達峰值后再緩慢地降到零。

截波：雷電沖擊電壓全波在經過一段時延（幾微秒）后，被外間隙J斷的波形稱之為J波，根據J斷時延的長短，J波分為波前J斷和波尾J斷。

操作波：波頭時間Tcr與波尾時間T2的定義原則與雷電波相同，通常把符合Tcr=250μs和T2=2500μs的沖擊波作為標準操作波。

陡波：電壓轉換,由高變低,而性能基本不變的波形稱之為陡波。通流能力電極通過的電纜峰值，以電流為準。

為什么要做電纜耐壓試驗？

1、降低運行中發生的電纜故障次數，減少電纜突發性停電；

2、避免送電不成功，確保一次送電成功；

3、有計劃地開展耐壓試驗，可減少臨時搶修次數，提高電纜設備檢修計劃性；

4、提高供電可靠性。

電纜在什么樣的情況下需做電纜耐壓試驗？

1、新設備交接試驗；

2、預防性試驗；

3、送電前確認試驗。

工頻耐壓器電纜耐壓試驗方法

1、中試控股直流耐壓試驗；

2、0.1Hz超低頻交流耐壓試驗；

3、中試控股變頻串聯諧振耐壓試驗

3高壓電纜局放測試的技術難點

a) 測試系統靈敏度要求高

6kv電纜試驗耐壓儀高壓電纜發生局放時產生的脈沖信號微弱，要求傳感器及測試系統有相當高的檢出靈敏度。

b) 現場干擾因素復雜

在現場實施電纜局放試驗時干擾信號會嚴重影響電纜局放的檢測和診斷，主要有臨近試驗現場的運行設備產生的電暈或者局部放電信號、交流耐壓試驗裝置自身的局部放電信號、交流耐壓試驗回路的引線產生的電暈信號三個方面的因素。

因此甄別并排除干擾信號、提取有效的信息并根據其特征診斷電纜的絕緣狀態是一項具有挑戰性的技術難題。

c) 對測試人員的要求高
