電纜試驗耐壓儀

中試控股技術博士為您解答：紙絕緣電力電纜只采用直流耐壓試驗

(1)電纜電容量大，進行交流耐壓試驗需要容量大的試驗變壓器，現場不具備這樣的試驗條件。

(2)交流耐壓試驗有可能在紙絕緣電纜空隙中產生游離放電而電纜，電壓數值相同時，交流電壓對電纜絕緣的較直流電壓嚴重得多。

(3)直流耐壓試驗時，可同時測量泄漏電流，根據泄漏電流的數值及其隨時間的變化或泄漏電流與試驗電壓的關系可判斷電纜的絕緣狀況。

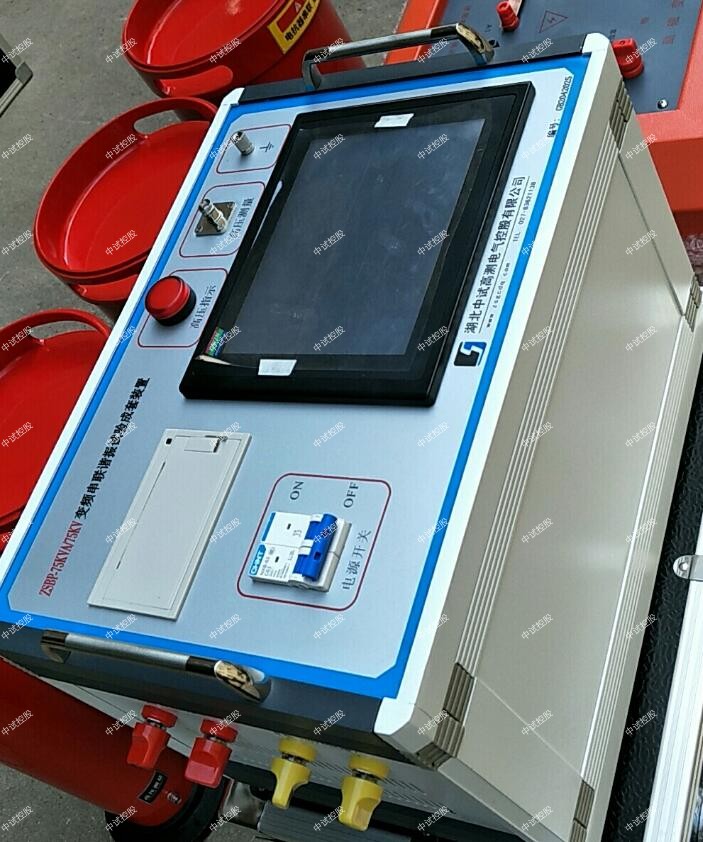

ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置

技術方案

適合的被試品：電纜、變壓器、開關、開關柜、絕緣子、母線等。

適用范圍

1．10kV/300mm2電纜2km，電容量≤0.755μF，試驗頻率為30-300Hz,試驗電壓22kV。

2．滿足10kV變電站變壓器、配電設備交流耐壓試驗

3. 滿足35kV變電站變壓器、配電設備交流耐壓試驗

4．35kV/300mm2電纜0.5km，電容量≤0.099μF，試驗頻率為30-300Hz,試驗電壓52kV。

一、ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置中試控股系統主要性能及參數

1、電源電壓：   220V±10%、50Hz；

  2、額定容量：  108KVA；

  3、輸出電壓：     80KV，

  4、輸出電流：    1.5A，  3A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗模式。

16、中試控股具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

二、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

GB/T16927.1-2-1997     <<高電壓試驗技術>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  三、系統配置及具體參數

1、ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置變頻控制電源10KW                1臺

a) 中試控股變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) ZSBP-108KVA/72KV變頻串聯諧振成套試驗裝置頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能專用微機控制電壓、頻率調節

l) 變頻電源配備專用引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動試驗兩種模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重  量： 16Kg

2、 勵磁變壓器8KVA            1臺

a) 額定容量:    8KVA

b) 輸入電壓:    250V

c) 輸出電壓：   2 KV；4KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：中試控股采用干式結構,絕緣耐熱等級H級,滿足干式變壓家規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    55Kg ;

3、高壓電抗器 DK-54/36        2臺

a) 額定容量：   54KVA

b) 額定電壓：  36KV

c) 額定電流：  1.5A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 48Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   ZSTRF-80/0.006                1臺

a) 額定電壓：    80KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

電纜試驗耐壓儀聚乙烯電纜不宜采用直流高壓進行耐壓試驗

工頻耐壓裝置交聯聚乙烯電纜絕緣在交、直流電壓下的電場分布不同。交聯聚乙烯電纜絕緣層是采用聚乙烯經化學交聯而成，屬整體型絕緣結構，其介電常數為2.1~2.3，且一般不受溫度變化的影響。在交流電壓下，交聯聚乙烯電纜絕緣層內的電場分布是由介電常數決定的，即電場強度是按介電常數而反比例分配的，這種分布是比較穩定的。

充油電纜主絕緣投運后不做直流耐壓試驗

(1)在運行中，外力可能對自容式充油電纜線路有作用，因此，不必要再進行直流耐壓試驗。

(2)電壓高，試驗困難。自容式充油電纜的電壓等級高，因此試驗電壓也高，而且在終端頭周圍還有許多其他電氣設備， 一般難以進行電壓很高的耐壓試驗。

電纜在什么樣的情況下需做電纜耐壓試驗？

1、新設備交接試驗；
2、預防性試驗；
3、送電前確認試驗。

電纜耐壓試驗方法

1、中試控股直流耐壓試驗；
2、0.1Hz超低頻交流耐壓試驗；
3、中試控股變頻串聯諧振耐壓試驗

3高壓電纜局放測試的技術難點

a) 測試系統靈敏度要求高

高壓電纜發生局放時產生的脈沖信號微弱，要求傳感器及測試系統有相當高的檢出靈敏度。

b) 現場干擾因素復雜

在現場實施電纜局放試驗時干擾信號會嚴重影響電纜局放的檢測和診斷，主要有臨近試驗現場的運行設備產生的電暈或者局部放電信號、交流耐壓試驗裝置自身的局部放電信號、交流耐壓試驗回路的引線產生的電暈信號三個方面的因素。

因此甄別并排除干擾信號、提取有效的信息并根據其特征診斷電纜的絕緣狀態是一項具有挑戰性的技術難題。

c) 對測試人員的要求高

電纜試驗耐壓儀變壓器短路試驗

通過對變壓器的短路試驗可以求得變壓器的負載損耗Pk和短路阻抗Zk，中試控股變壓器的短路阻抗是指在額定頻率和參考溫度下，一對繞組中、某一繞組的端子之間的等效串聯阻抗Zk=Rk+jXk。由于它的值除計算之外，還要通過負載試驗來確定，所以習慣上又把它稱為短路電壓或阻抗電壓。阻抗一般使用百分比來表示[2]，即uz=（Uz/U1n）*100%。短路試驗可以再任何一側進行，但由于試驗過程電流過大，可達到額定電流，而鎖甲電壓Uk很低，因而通常將高壓線圈接至電源，而將低壓線圈直接短路。

微型電流互感器也有人稱之為“儀用電流互感器”。（“中試控股儀用電流互感器”有一層含義是在實驗室使用的多電流比精密電流互感器，一般用于擴大儀表量程。）

電流互感器與變壓器類似也是根據電磁感應原理工作，變壓器變換的是電壓而電流互感器變換的是電流罷了。電流互感器接被測電流的繞組（匝數為N1），稱為一次繞組（或原邊繞組、初級繞組）；接測量儀表的繞組（匝數為N2）稱為二次繞組（或副邊繞組、次級繞組）。

電流互感器一次繞組電流I1與二次繞組I2的電流比，叫實際電流比K。電流互感器在額定電流下工作時的電流比叫電流互感器額定電流比，用Kn表示。

Kn=I1n/I2n

耐高壓試驗儀在工頻耐壓試驗中可能產生的過電壓有哪些？如何防止

對這個問題可以從穩態過程及過渡過程兩個方面來分析。

從穩態方面來看，一般被試品均多為電容性負荷，負荷的電容性電流經變壓器和調壓器的漏抗，在漏抗上造成的壓降，使得被試品上的試驗電壓高于電源電壓，即所謂容升現象。克服這種現象的方法是在高壓側直接測量電壓。
