電纜線路的預防試驗耐壓儀

中試控股技術博士為您解答：直流電阻的檢測是一項非常有效的試驗項目，能直接反映繞組匝間的短路，接頭接觸不良，導線電阻差異，分接開關接觸情況，以及繞組斷股等問題。檢測的環境溫度為25度，記錄每次的數據，如果檢測數據表明，繞組直流電阻的阻值明顯較少，誤差超過了限定值，直流電阻的阻值減小，一般是由于匝間短路導致的。

耐高壓試驗儀相關的數據規定是說乙炔的體積分數要小于5×10-6，氫氣的體積分數標準值為150×10-6，如果超出此數值，中試控股可以初步判定是因為變壓器內部的放電現象造成的。兩種氣體的超標，使得保護裝置發出了保護動作信號，在對變壓器進行輕瓦斯試驗，試驗表明動作信號準確，中試控股進一步驗證了短路故障是因為變壓器的內部放電導致的。

電力設備在運行中，絕緣長期受著電場、溫度和機械振動的作用會逐漸發生變化。例如由于局部地方電場比較集中或者局部絕緣比較脆弱就存在局部問題。各種預防性試驗方法，各有所長，均能分別發現一些問題，反映出絕緣的狀況，但其他試驗方法的試驗電壓往往都低于電力設備的工作電壓，作為安全運行的保證還不夠有力。

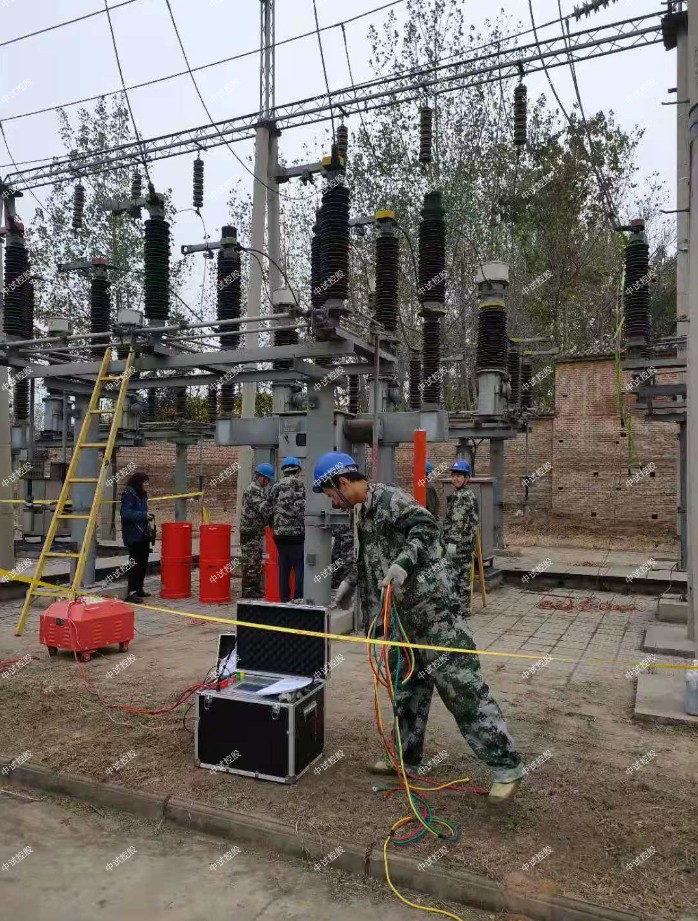

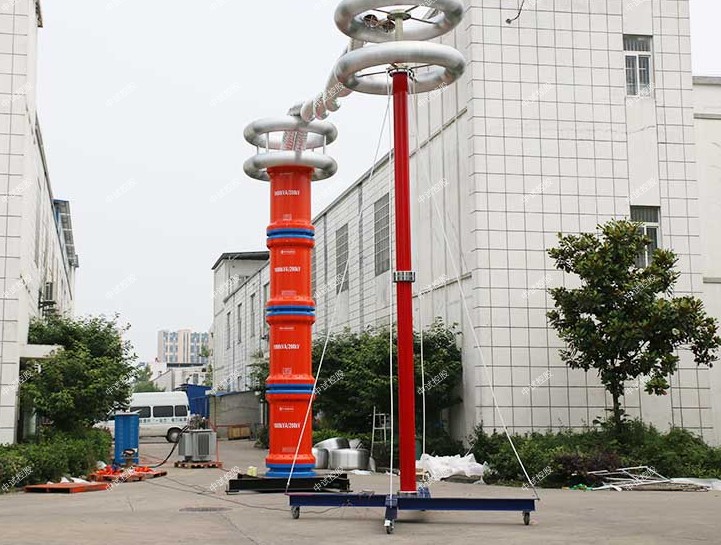

ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置

適用范圍

1．10kV/300mm2電纜2km，電容量≤0.755μF，試驗頻率為30-300Hz,試驗電壓22kV。

2．滿足10kV變電站變壓器、配電設備交流耐壓試驗

3. 滿足10kV級的發電機和交流電動機的交流耐壓試驗

一、ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置系統主要性能及參數

1、電源電壓：   380v/220V±10%、50Hz；

  2、額定容量：  88KVA；

  3、輸出電壓：     44KV，22KV，

  4、輸出電流：     2A，  ，4A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、中試控股頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

二、設備遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

GB/T16927.1-2-1997     <<高電壓試驗技術>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327               <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<中試控股耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

三、系統配置及具體參數

1、變頻控制電源10KW                1臺

a) 變頻控制電源采用高壓耐壓試驗專用變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量:  10KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～250V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能專用微機控制電壓、頻率調節

l) 變頻電源配備專用引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動試驗兩種模式。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) 重  量： 16Kg

2、 勵磁變壓器8KVA            1臺

a) ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置額定容量:    8KVA

b) 輸入電壓:    250V

c) 輸出電壓：   2 KV；

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：中試控股采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

h) 重   量：    55Kg ;

3、高壓電抗器 DK-44/22         2臺

a) 額定容量：   44KVA

b) 額定電壓：   22KV

c) 額定電流：  2A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量： 48Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   TRF-60/0.003                1臺

a) 額定電壓：    60KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 中試控股分壓比誤差：  ≤1%,

e) ZSBP-108KVA/22KV變頻串聯諧振成套試驗裝置測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

交流耐壓試驗變壓器如果變壓器和調壓器的漏抗較大，甚至有可能與被試品的容抗形成工頻基波串聯諧振（變頻串聯諧振耐壓試驗裝置），被試品將出現很高的過電壓，對被試品造成嚴重的問題。為防止這種過電壓可增大回路阻尼或改變回路的參數。

中試控股從過渡過程方面來看，下列情況會產生過電壓：

（1）對初級繞組突然加壓，而不是由零電壓逐漸升高。

（2）尚有較高電壓時突然將電源切斷，而不是均勻退降到零再切斷電壓。防止的辦法是在試驗變壓器出線端與被試品之間串接一適當阻值的保護電阻，這樣，極性相反的沖擊電壓就作用在保護電阻與變壓器入口電容的串聯回路上，短時間內，絕大部分電壓降落在保護電阻上。

交流耐壓試驗變壓器由變壓器繞組的過渡過程可知，以上兩種情況均會在被試品上造成過電壓，這是不允許的。對于（1），通過控制電路來閉鎖，防止非零電壓突然加壓。對于（2），應嚴格執行正確操作方法來避免。

試驗變壓器介紹了電流互感器一次繞組的工頻耐壓試驗方法，被試電流互感器與接地體或鄰近物體的距離應不小于被試品高壓部分與接地部分之間小空氣距離的1.5倍。試驗場所的相對濕度應小于80%。

（3）被試品突然擊穿。這是經常遇到的，而且是不可避免的。如試驗變壓器出線端直接與被試品相接，則當被試品突然擊穿時，試驗變壓器出線端電位立即強迫為零，這就等于在試驗變壓器出線端突然作用一個波前極陡的沖擊電壓波，其峰值與被試品擊穿瞬時試驗電壓的瞬時值相等，而極性則相反。這將在試驗變壓器繞組縱絕緣上產生危險的過電壓。

電纜線路的預防試驗耐壓儀在發電、變電、輸電、配電和用電的線路中電流大小懸殊，從幾安到幾萬安都有。為便于測量、保護和控制需要轉換為比較統一的電流，另外線路上的電壓一般都比較高如直接測量是非常危險的。電流互感器就起到電流變換和電氣隔離作用。

電纜線路的預防試驗耐壓儀交流耐壓試驗變壓器電流互感器（Current transformer 簡稱CT）的作用是可以把數值較大的一次電流通過一定的變比轉換為數值較小的二次電流，用來進行保護、測量等用途。如變比為400/5的電流互感器，可以把實際為400A的電流轉變為5A的電流。

對于指針式的電流表，電流互感器的二次電流大多數是安培級的（如5A等）。對于數字化儀表，采樣的信號一般為毫安級（0-5V、4-20mA等）。微型電流互感器二次電流為毫安級，主要起大互感器與采樣之間的橋梁作用。
