變電站預防耐壓儀

中試控股技術博士為您解答：要看高壓電纜的類型，如果是充油電纜，交、直流都可以做。

但是現在用的高壓交流電纜，大部分是交聯電纜，只能做交流耐壓而不能做直流耐壓，否則會對電纜絕緣產生傷害

中試控股技術博士為您解答：原因如下：

1)直流電壓對交聯聚乙烯絕緣,有積累效應,即“記憶性”。一旦電纜有了由于直流試驗而引起的“記憶性”,它就需要很長時間來釋放留在電纜中的直流電荷。而當該電纜投入運行時,直流電荷便會疊加在交流電壓峰值上,產生“和電壓”,遠超過電纜的額定電壓,使絕緣加速老化,縮短使用時間。

2)直流電壓分布與實際運行的交流電壓不同,直流電場分布受電阻率影響,而交流下電場分布與電阻率和介電系數都有關。因此直流耐壓試驗并不能象交流耐壓一樣可以準確地反映電纜的機械損傷等明顯問題,直流試驗合格的電纜,投入運行后,在正常工作電壓作用下,也會發生絕緣故障。

1、耐壓測試(puncture test)是檢驗電器、電氣設備、電氣裝置、電氣線路和電工安全用具等承受過電壓能力的主要方法之一。分工頻耐壓試驗和直流耐壓試驗兩種。

2、工頻耐壓試驗其試驗電壓為被試設備額定電壓的一倍多至數倍，不低于1000V。其加壓時間：對于以瓷和液體為主要絕緣的設備為1分鐘，對于以有機固體為主要絕緣的設備為5分鐘，對于電壓互感器為3分鐘，對于油浸電力電纜為10分鐘。

3、直流耐壓試驗可通過不同試驗電壓時泄漏電流的數值、繪制泄漏電流—電壓特性曲線。

變電站預防耐壓儀發電機交流耐壓試驗裝置(工頻調感)如何找到諧振點：

1.合閘主電源，按“升壓”按鈕，一般升壓到30V,即升壓到電抗器上獲得幾百伏電壓

2.調節間隙，一般試驗前鐵芯為下線位零間隙位置，通過增加或減小鐵芯間隙來找到諧振點。

3.即在調間隙過程中，高壓電壓大時，此時鐵芯所處位置即為諧振點位置，此時調諧完畢。

4.即可升壓，升壓到試驗電壓值時，會自動耐壓計時，到達設定耐壓時間，設備自動降壓到零。

5.斷開主電源。

6.試驗時，有關人員應加強對被試設備，一旦出現異?，F象，應將調壓器迅速降壓，并同時斷開電源。

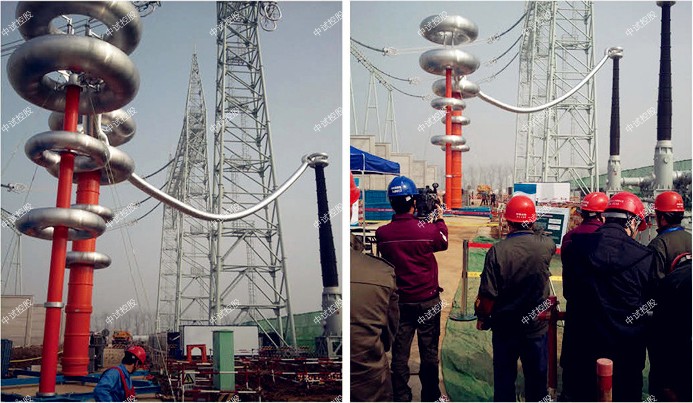

ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置

一、 被試品對象及試驗要求

1. 110kV變電站開關、母線、GIS等電氣設備的交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過200kV。

2．110kV及以下電壓等級變壓器交流耐壓試驗，電容量≤0.02μF，試驗電壓不超過160kV。

3．35kV/300mm2電纜1000m，中試控股電容量≤0.198μF，試驗頻率為30-300Hz,試驗電壓52kV。

4. ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置10kV/300mm2電纜2000m，電容量≤0.75μF，試驗頻率為30-300Hz,試驗電壓17.4kV。（滿足6kV被試品對象要求）

5. 35kV及以開關，電容量≤0.003uF，試驗頻率為30-300Hz，試驗電壓不超過108kV。

二、 工作環境

1.   環境溫度：－150C –40 0C;

2.   相對濕度：≤90%RH;

3.   海拔高度:  ≤3000米；

三、 裝置主要技術參數及功能

1.   額定容量：200kVA；

2.   輸入電源：單相220V電壓，頻率為50Hz；

3.   額定電壓：50kV；200kV

4.   額定電流：1A； 4A；

5.   工作頻率：30-300Hz；

6.   波形畸變率：輸出電壓波形畸變率≤1%；

7.   工作時間：額定負載下允許連續30min；過壓1.2倍1分鐘；

8.   溫    升：額定負載下連續運行30min后溫升≤65K；

9.   品質因素：裝置自身Q≥30(f=45Hz)；

10.  保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)；

11.  ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置測量精度：系統有效值1.5級；

四、 設備遵循標準

GB10229-88            《電抗器》

GB1094 《電力變壓器》

GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》

DL/T 596-1996          《電力設備預防試驗規程》

GB1094.1-GB1094.6-96   《外殼防護等級》

GB2900 《電工名詞術語》

GB/T16927.1~2-1997 《高電壓試驗技術》

五、裝置容量確定

裝置容量定為200kVA/200kV，分4節電抗器，中試控股電抗器單節為50kVA/50kV/1A/90H通過組合使用能滿足上述被試品的試驗要求。

（二）試驗時使用關系列表

ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置設備組合

被試品對象    電抗器

50kVA/50kV4節 激勵變壓器輸出端選擇

110kV電力變壓器交流耐壓     使用電抗器4串     6kV

110kV絕緣子，開關、GIS等   使用電抗器4串     6kV

300mm2 /35kV電纜1km   使用電抗器2串2并 3 kV

300mm2 /10kV電纜2.0km 使用電抗器4并     3kV

35kV絕緣子，開關等     使用電抗器3串     3kV

六、系統配置及其參數

1.   激勵變壓器JLB-10kVA/3kV/6kV/0.25kV    1臺

a)   額定容量：10kVA；

b)   輸入電壓：0-250V，單相；

c)   輸出電壓：3kV；6kV

d)   結    構：干式；

e)   重    量：約70 kg；

2.   變頻電源BXZ-10kW/220V                         1臺

a)   額定輸出容量：10kW

b)   工作電源：220±10%V（單相），工頻

c)   輸出電壓：0 – 250V，單相，

d)   額定輸入電流：40A

e)   額定輸出電流：40A

f)   輸 出 波 形：正弦波

g)   電壓分辨率： 0.01kV

h)   電壓測量精度：1.5%

i)   頻率調節范圍：30 – 300Hz

j)   頻率調節分辨率：≤0.1Hz

k)   頻率穩定度：    0.1%

l)   運 行 時 間：額定容量下連續30min

m)   額定容量下連續運行30min元器件最高溫度≤65K;

n)   噪 聲 水 平：≤50dB

o) 結構及性能特點：

1）參數顯示：大屏幕液晶界面顯示系統

可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、、參數查詢等。

2）參數設置：可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護

3）ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置試驗模式：有全自動、手動2種運行狀態。具備升壓、調諧（含手動、自動）、分段加壓和計時、運行狀態

4）保護功能及其信息提示：具備高壓過壓保護、低壓過流、過流保護，以及失諧保護、零位、閃絡保護、緊急停機、欠壓保護等多重保護功能；

5） 數據存儲功能：試驗結果保存、打印、回查等

① 試驗結果：手動或自動試驗完畢后，在試驗結果界面中可顯示出試驗時的詳細參數，當試驗發生中斷時，可提示中斷狀態?？蓪当４嬖诖鎯ζ髦校摯鎯ζ鳛榉且资Т鎯ζ?，可保存50次試驗記錄；

② 數據查詢：可將已保存的試驗結果數據顯示到屏幕上；

6）中試控股自動穩壓功能：系統根據設定的試驗電壓或手動升壓結果，自動跟蹤并維持穩定的試驗電壓，電壓穩定度可達1.0%；

7）ZSBP-200kVA/200kV變頻串聯諧振成套試驗裝置頻率調節分為粗調和細調，并可自動尋找試驗諧振點，保證諧振頻率在整個試驗過程中不發生漂移；

8)重  量：約18kg；

3.   高壓電抗器DK-50kVA/50kV                  4節

a)   額定容量：50kVA;

b)   額定電壓：50kV；

c)   額定電流：1A；

d)   電 感 量：90H/單節；

e)   品質因素：Q≥30 (f=45Hz)；

f)   結    構：干式；

g)   重    量：約45kg；

4、電容分壓器ZSFRC-200 kV -1000 pF                 1套

a)   額定電壓： 200kV

b)   高壓電容量：1000pF

c)   介質損耗：tgσ≤0.5%；

d)   分 壓 比： 1000：1

e)   測量精度：有效值1.5級;

f)   重    量：約20kg

中試控股電力三倍頻電源發生器的試驗方法：

1.三倍頻電源發生器分單體式和分體式兩種，單體式將三倍頻部分和控制部分整合在一起，如果要求三倍頻額定容量較大則設計為分體式結構。

2.將試驗所需的三倍頻、控制箱（控制臺）、互感器按示意圖所示的方法連接好；仔細檢查，確保輸入、輸出、儀表接地線準確無誤后，方可通電進行操作。此時三倍頻的次級輸出即為150Hz的三倍頻電源。

3.接通電源，合上空開，將調壓器的手輪旋至零位處，零位開關合上，此時電源指示燈及零位指示燈亮。按下啟動按鈕，接觸器吸合，同時工作指示燈亮，并發出聲光。

4.變電站預防耐壓儀順時針緩慢均勻旋轉調壓器的手輪，并密切注視儀表，當升到所需電壓值時、應停止旋轉，按下計時按鈕，耐壓時間到即發出聲光，及時反向旋轉手輪，直到調壓器回到零位上。

5.試驗完畢后，按下停止按鈕，接觸器斷電，工作指示燈滅，零位指示燈亮，此時調壓器斷電。

6.三倍頻電源發生器設有過流保護，按額定輸出電源80%整定，于小負載時，應根據負載重新整定，當升壓或耐壓過程中出現過流或擊穿現象時，接觸器斷電，切斷主回路，起到保護作用。

7.三倍頻電源發生器帶有多抽頭的電抗器，當三倍頻發生器帶JCCI類型高壓串級式電壓互感器負載時，其電流由感性為容性，功率因素很低，因此，可在被試驗的高壓互感
