中試控股技術博士為您解答：如何選擇合適的變頻串聯諧振耐壓試驗裝置?

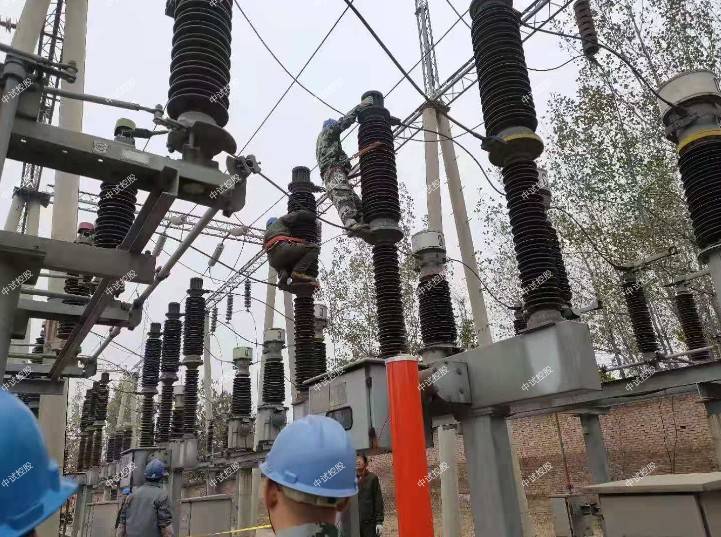

交直流耐壓試驗儀變頻串聯諧振試驗裝置主要針對6kV-500kV電力變壓器、GIS、開關、母線、套管、互感器等變電站容性設備，6kV-220kV高壓交聯電纜，電壓20kV及以下電壓等級的電動機/發電機等交流耐壓試驗，及其35kV、66kV、110kV、220kV、330kV、500kV電壓等級CVT升壓校驗試驗。

1)電力變壓器：電壓等級(如10/35/110/220kV規格等);大容量;試驗性質(中性點耐壓或全絕緣耐壓);單相對地電容量;

2)電力電纜：電壓等級(如10/35/110kV規格等);大長度;截面積;

3)發電機、電動機：電壓等級(電壓或稱工作電壓);試驗電壓(高耐壓值);單相對地電容量范圍(如0.2-0.55uF等);

4)GIS：電壓等級(或稱工作電壓);試驗電壓(高耐壓值);間隔數量;。

5)開關、絕緣子、PT、CT、絕緣工器具、母線：電壓等級(或稱工作電壓);試驗電壓(高耐壓值)。

6)CVT校驗：電壓等級(或稱工作電壓，如35/110/220規格等);試驗電壓(高耐壓值);電容量范圍(如0.005-0.02uF)。

箱式變電站試驗耐壓儀變頻串聯諧振耐壓試驗裝置應用范圍

變頻串聯諧振耐壓試驗裝置操作，全自動試驗。

交直流耐壓試驗儀串聯諧振試驗設備進行工頻耐壓試驗的特點是：

(1)供電變壓器T和調壓器AT的設備容量小。這是因為上面曾分析過的，試品上的電壓Uc=QUs。Us為高壓供電電壓，既然高壓回路中流過的電流是一樣大的，所以供電變壓器和調壓器的容量，中試控股在理論上可比試驗所需容量小Q倍。

(2)串聯諧振裝置所輸出的電壓波形較好。這是因為僅對工頻(基波)產生諧振，而對其他由電源所帶來的高次諧波分量來說，回路總阻抗甚大.所以試品上諧波分量甚弱，試驗波形就較好。

(3)若在試品耐壓過程中，發生了閃絡，則因失去了諧振條件，高電壓立即消失，從而使電弧即刻熄滅。

(4)恢復電壓之建立過程較長，很容易在再次達到閃絡電壓之前控制電源跳閘，避免重復擊穿。

(5)恢復電壓并不出現任何過沖(over shoot)所引起的過電壓。

工頻耐壓試驗：把50hz的高壓交流電加在被試品上，一般做耐壓一分鐘，體積大，試驗的相似性好。

直流耐壓試驗：把直流高壓加在被試品上，可做避雷器泄漏試驗。

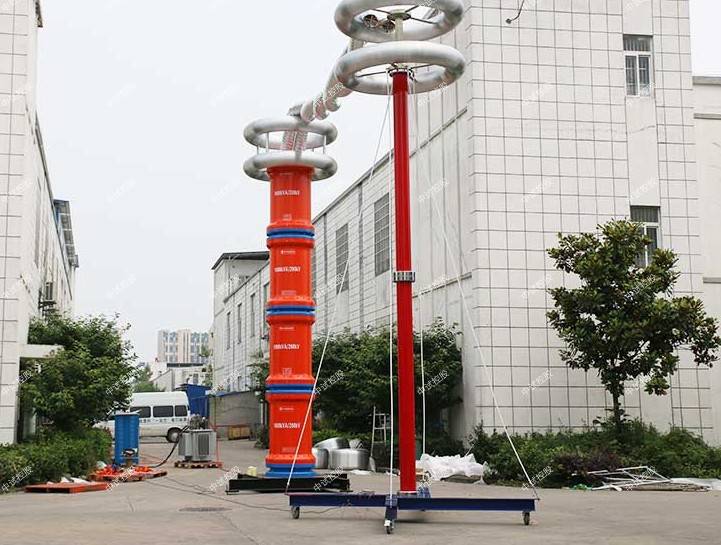

ZSBP-216KVA/54KV變頻串聯諧振成套試驗裝置

216指設備能輸出的最大額定容量，單位為kVA

54指設備能輸出的電壓等級，單位為kV；

（二）ZSBP-216kVA/54kV變頻串聯諧振耐壓試驗裝置技術指標

1．額定電壓：54KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

44kV-滿足10kV開關,絕緣子,PT,CT,開關柜交流耐壓試驗；52kV-滿足35kV電纜交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3.允許連續工作時間：額定條件下一次工作60分鐘，

4．ZSBP-216KVA/54KV變頻串聯諧振成套試驗裝置裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

7．主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

8. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

9．輸入電源：單相220V

10．頻率調節范圍：30Hz～300Hz

11．系統測量精度：1.5％

12．裝置具有過壓、過流、零位啟動等保護功能

（三）ZSBP-216KVA/54KV變頻串聯諧振成套試驗裝置設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》 GB50150-2006

《高壓諧振試驗裝置》 DL/T 849.6—2004

《電抗器》 GB10229.88

《電力設備預防試驗規程》 DL/T596-1996

《耦合電容器和電容分壓器》 IEC358(1990)

（四）設備主要配置及技術參數說明：

1.變頻電源一臺：

額定功率：10kVA；

輸入電壓：單相220V 45～65Hz

輸出電壓：0～250V可調

輸出電壓頻率：30～300Hz

0.1Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～40A

重量：16kg

2. ZSBP-216KVA/54KV變頻串聯諧振成套試驗裝置高壓諧振電抗器（共4臺）：27kV/2A

額定工作電壓：27kV

額定工作電流：2A

額定電感量：45H

連續工作時間：60min

重量：35kg

溫 升：小于60度

工作頻率：30~300Hz

3. ZSBP-216KVA/54KV變頻串聯諧振成套試驗裝置激勵變一臺：

額定容量：10kVA

輸入電壓：250V

輸出電壓：1 KV/ 3kV;用于10kV交流耐壓試驗;

重量：30kg

4.電容分壓器一臺：DCF-60kV純電容式

自身電容量：2800pF

工作頻率：30～300Hz

不確定度：1.5%

額定電壓:60kV/2800P 重量：10kg

1、10kV電纜 300mm2 長度不大于4km，試驗電壓為22kV，試驗頻率為30Hz～300Hz. 27kV/2A電抗器4臺 并聯

2、10kV開關等，試驗電壓為42kV，試驗頻率為30Hz～300Hz. 27kV電抗器2臺串聯

3、35kV電纜 300mm2 長度不大于2km，試驗電壓為52kV，試驗頻率為30Hz～300Hz. 27kV/2A電抗器2臺串聯2臺并聯

箱式變電站試驗耐壓儀接入電源，此時，“電源指示燈（綠燈）”亮，表示外部電源已引入。如“零位指示燈（黃燈）”亮，表示調壓器在零位。如“零位指示燈”不亮，應逆時針旋轉調節調壓器手柄至“零位指示燈”亮，表示可進行調壓操作。

l 按“啟動按鈕”。

l 以2KV/S勻速順時針旋轉調壓器手柄至被試品規定的耐壓值

高壓試驗變壓器在升壓或耐壓試驗過程，如發現下列情況時，應立即降壓，斷電源，停止試驗并查明原因：

①電壓表指針擺動很大；

②發現絕緣或冒煙；

③被試品內有不正常的聲音。

◆ 耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。
