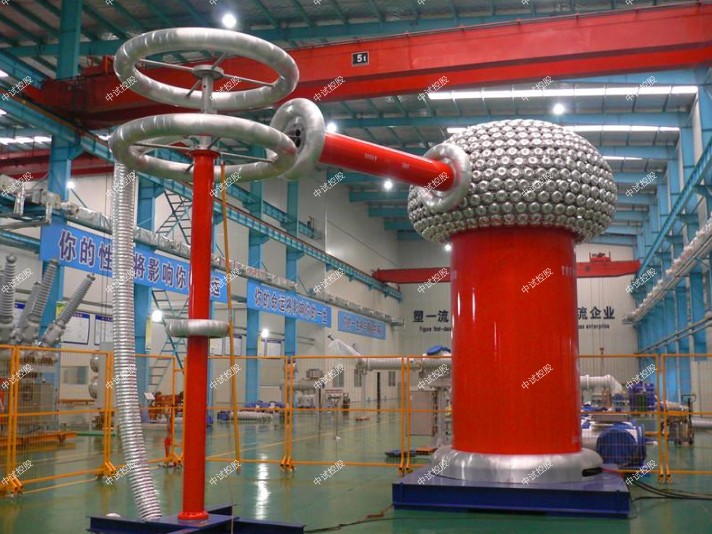

母線交流耐壓試驗儀
中試控股技術博士為您解答:工頻耐壓試驗:把50hz的高壓交流電加在被試品上,一般做耐壓一分鐘,體積大,試驗的相似性好。
直流耐壓試驗:把直流高壓加在被試品上,可做避雷器泄漏試驗。
母線交流耐壓試驗儀接入電源,此時,“電源指示燈(綠燈)”亮,表示外部電源已引入。如“零位指示燈(黃燈)”亮,表示調壓器在零位。如“零位指示燈”不亮,應逆時針旋轉調節調壓器手柄至“零位指示燈”亮,表示可進行調壓操作。
l 按“啟動按鈕”。
l 以2KV/S勻速順時針旋轉調壓器手柄至被試品規定的耐壓值
輕型高壓試驗變壓器在升壓或耐壓試驗過程,如發現下列情況時,應立即降壓,斷電源,停止試驗并查明原因:
①電壓表指針擺動很大;
②發現絕緣或冒煙;
③被試品內有不正常的聲音。
◆ 耐壓試驗前后應測量絕緣電阻,檢查絕緣情況。
輕型高壓試驗變壓器一般要求
測量工頻放電電壓,是配電型(FS)避雷器和有串聯間隙氧化物避雷器的必做項目。對每一個避雷器應做三次工頻放電試驗,每次間隔不小于1min,并取三次放電電壓的平均值作為該避雷器的工頻放電電壓。
對運行中的FZ避雷器,一般不要求做工頻放電電壓試驗
ZSBP-216kVA/216kV變頻串聯諧振交流耐壓裝置
一、 被試品對象及試驗要求
1. 110kV變電站開關、母線、GIS等電氣設備的交流耐壓試驗,試驗頻率為30-300Hz,試驗電壓不超過200kV。
2.110kV/100000KVA及以下電壓等級變壓器交流耐壓試驗,電容量≤0.02μF,試驗電壓不超過160kV。
3.35kV/300mm2電纜1000m,電容量≤0.198μF,試驗頻率為30-300Hz,試驗電壓52kV。
4. 10kV/300mm2電纜2000m,電容量≤0.75μF,試驗頻率為30-300Hz,試驗電壓17.4kV。(滿足6kV被試品對象要求)
5. 35kV及以開關,電容量≤0.003uF,試驗頻率為30-300Hz,試驗電壓不超過108kV。
二、 ZSBP-216kVA/216kV變頻串聯諧振交流耐壓裝置工作環境
1. 環境溫度:-150C –40 0C;
2. 相對濕度:≤90%RH;
3. 海拔高度: ≤3000米;
三、 裝置主要技術參數及功能
1. 額定容量:216kVA;
2. 輸入電源:單相220V電壓,頻率為50Hz;
3. 額定電壓:54kV;216kV
4. 額定電流:1A; 4A;
5. 工作頻率:30-300Hz;
6. 波形畸變率:輸出電壓波形畸變率≤1%;
7. 工作時間:額定負載下允許連續30min;過壓1.2倍1分鐘;
8. 溫 升:額定負載下連續運行30min后溫升≤65K;
9. 品質因素:裝置自身Q≥30(f=45Hz);
10. 保護功能:對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分);
11. 測量精度:系統有效值1.5級;
四、 ZSBP-216kVA/216kV變頻串聯諧振交流耐壓裝置設備遵循標準
GB10229-88 《電抗器》
GB1094 《電力變壓器》
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 596-1996 《電力設備預防試驗規程》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》
五、裝置容量確定
裝置容量定為216kVA/216kV,分4節電抗器,中試控股電抗器單節為54kVA/54kV/1A/90H通過組合使用能滿足上述被試品的試驗要求。
(二)試驗時使用關系列表
設備組合
被試品對象 電抗器
54kVA/54kV4節 激勵變壓器輸出端選擇
110kV電力變壓器交流耐壓 使用電抗器4串 6kV
110kV絕緣子,開關、GIS等 使用電抗器4串 6kV
300mm2 /35kV電纜1km 使用電抗器2串2并 3 kV
300mm2 /10kV電纜2.0km 使用電抗器4并 3kV
35kV絕緣子,開關等 使用電抗器3串 3kV
六、系統配置及其參數
1. 激勵變壓器ZSJLB-12kVA/3kV/6kV/0.25kV 1臺
a) 額定容量:12kVA;
b) 輸入電壓:0-250V,單相;
c) 輸出電壓:3kV;6kV
d) 結 構:干式;
e) 重 量:約70 kg;
2. 變頻電源12kW/220V 1臺
a) 額定輸出容量:10kW
b) 工作電源:220±10%V(單相),工頻
c) 輸出電壓:0 – 250V,單相,
d) 額定輸入電流:40A
e) 額定輸出電流:40A
f) 輸 出 波 形:正弦波
g) 電壓分辨率: 0.01kV
h) 電壓測量精度:1.5%
i) 頻率調節范圍:30 – 300Hz
j) 頻率調節分辨率:≤0.1Hz
k) 頻率穩定度: 0.1%
l) 運 行 時 間:額定容量下連續30min
m) 額定容量下連續運行30min元器件最高溫度≤65K;
n) 噪 聲 水 平:≤50dB
o) 結構及性能特點:
1)參數顯示:大屏幕液晶界面顯示系統
可顯示諧振電壓(即試驗前設置的目標電壓)、試驗頻率、測量頻率、低壓電流、耐壓時間、過壓保護、過流保護、閃絡保護、階段升壓及階段計時、、參數查詢等。
2)參數設置:中試控股可對起始頻率、終止頻率、起始電壓、階段升壓和計時、測量分壓器變比、激勵變變比、過壓保護、過流保護、閃絡保護
3)試驗模式:有全自動、手動2種運行狀態。具備升壓、調諧(含手動、自動)、分段加壓和計時、運行狀態
4)ZSBP-216kVA/216kV變頻串聯諧振交流耐壓裝置保護功能及其信息提示:具備高壓過壓保護、低壓過流、過流保護,以及失諧保護、零位、中試控股閃絡保護、緊急停機、欠壓保護等多重保護功能;
5) 數據存儲功能:試驗結果保存、打印、回查等
① 試驗結果:手動或自動試驗完畢后,在試驗結果界面中可顯示出試驗時的詳細參數,當試驗發生中斷時,可提示中斷狀態。可將參數保存在存儲器中,該存儲器為非易失存儲器,可保存50次試驗記錄;
② 數據查詢:可將已保存的試驗結果數據顯示到屏幕上;
6)自動穩壓功能:系統根據設定的試驗電壓或手動升壓結果,自動跟蹤并維持穩定的試驗電壓,電壓穩定度可達1.0%;
7)頻率調節分為粗調和細調,中試控股并可自動尋找試驗諧振點,保證諧振頻率在整個試驗過程中不發生漂移;
8)重 量:約18kg;
3. 高壓電抗器DK-54kVA/54kV 4節
a) 額定容量:54kVA;
b) 額定電壓:54kV;
c) 額定電流:1A;
d) 電 感 量:90H/單節;
e) 品質因素:Q≥30 (f=45Hz);
f) 結 構:干式;
g) 重 量:約55kg;
4、電容分壓器FRC-220kV -1000 pF 1套
a) 額定電壓: 220kV
b) 高壓電容量:1000pF
c) 介質損耗:tgσ≤0.5%;
d) 分 壓 比: 1000:1
e) 測量精度:有效值1.5級;
f) 重 量:約20kg
中試控股工頻參考電壓的測量
高壓試驗變壓器工頻參考電壓是無間隙氧化物避雷器的重要參數之一,它表明閥片的伏安特性曲線飽和點的位置。運行一定時期后,工頻參考電壓的變化能直接反映避雷器的老化、變質程度。
所謂工頻參考電壓是指將規定的工頻參考電流(以阻性電流分量的峰值表示,通常約為1mA~20mA),氧化物避雷器,在避雷器兩端測得的峰值電壓,即為工頻參考電壓。
高壓試驗變壓器根據接地電阻的意義,接地電阻是電流I經接地體流入大地時接地電位U和I的比值。因此,為了測量接地電阻,首先在接地體上一定的電流。
為簡化計算,設接地體為半球形,在距球心X處的球面上的電流密度為
J=1/2πX2
母線交流耐壓試驗儀式中 J——距球心為X處的球面上電流密度,A/m2;
I——接地體入地的電流;
X——距球心的距離。
由于在帶電運行條件下受相鄰相間電容耦合的影響,氧化物避雷器的阻性電流分量不易測準,當發現阻性電流有跡象時,應測量工頻參考電壓,它能進一步判斷該避雷器是否適于繼續使用。
根據測量得到的電壓數據和電流數據,諧波分量來計算待測輸電線路的零序電容,再換算為工頻下輸電線路的零序電容。高壓輸電線路在投入運行之前應測量各種工頻參數值用以作計算系統短路電流及繼電保護整定,推算分布和選擇合理運行方式等工作的實際依據。
直接待測輸電線路首端加壓點所在變電站的單相工頻電源,對待測輸電線路進行加壓;同步采集待測輸電線路首端的零序電壓、零序電流和末端的零序電壓;輸電線路正序電容輸電線路零序電容在工頻下的正序電容參數,在現場試驗時有時會發生困難。該參數通常是按正序電容電流計算而得。輸電線路正序電容的計算工式為三相輸電線路正序電容=零序電容+3×相間電容
