成套配電柜交流變頻耐壓儀
時間:2021-11-29

成套配電柜交流變頻耐壓儀

中試控股技術博士為您解答:將工頻電源輸入操作箱(或操作臺),經自耦調壓器調節電壓輸入至試驗變壓器的初級繞組。根據電磁感應原理,在次級(高壓)繞組可獲得工頻高壓。

耐壓測試需要測的參數是:變壓器輸出高電壓的值和測試回路的漏電流值。測試系統中所使用的升壓變壓器二次繞組有0~5000V0~5V兩路電壓輸出,當變壓器二次繞組高壓輸出從0V5000V變化時,變壓器二次繞組低壓輸出從0V5V之間變化,兩路輸出之間具有良好的線關系。測試開始在設定的升壓時間間隔內,變壓器二次繞組低壓側輸出的電壓經隔離變壓器和信號調理電路后進入單片機ADCm842,單片機ADCm842中的12ADC以每秒42萬次轉換速度進行高速A/D轉換,A/D轉換后的數字量傳送給計算機并與計算機設定值相比較,直到輸出符合設定電壓值,我們就認為實際輸出測試電壓滿足了我們設定值的要求

? 儀器輕便、安全,采用變頻法之后,沒有大電流、高電壓輸出,試驗更安全, ? 接線簡單,選擇試驗類型后,儀器自動給出對應的接線圖,接線錯誤時,設備自動提示;


成套配電柜交流變頻耐壓儀耐壓試驗變壓器對于短距離、長平行截面的多回路或線路,需要測量耦合電容cm和互感阻

2、工頻耐壓試驗變壓器帶抽頭試驗變壓器:

為了同時滿足一個變壓器電壓較高電壓較小與電流較低電流較大之間的矛盾,將高壓繞組分成兩個來繞,一個是電流較大的繞組,另一個是電流較小的繞組,然后兩個繞組串接分別引出

被試品應清掃干凈,并絕對干燥,以免損壞被試品和試驗帶來的誤差。

對大型試驗,一般都應進行空升試驗。即不接試品時升壓至試驗電壓,校對各種表計,調整間隙。

升壓速度不能太快,并必須防止突然加壓。例如調壓器不在零位的突然合閘,也不能突然切斷電源,一般應在調壓器降至零位時拉閘。

當電壓升至試驗電壓時,開始計時,到1min后,迅速降到1/3試驗電壓以下時,才能拉開電源。

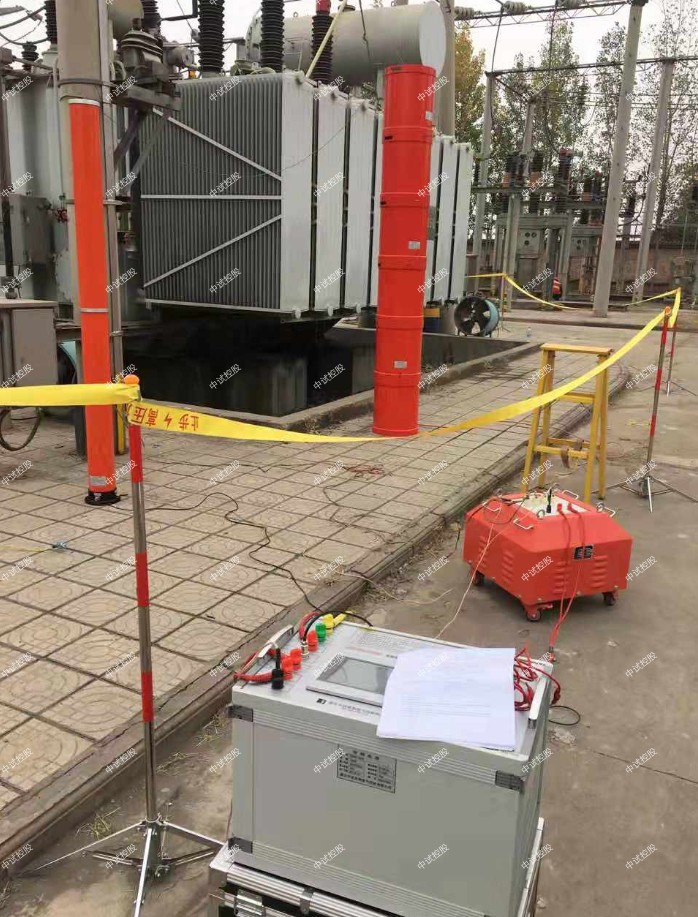

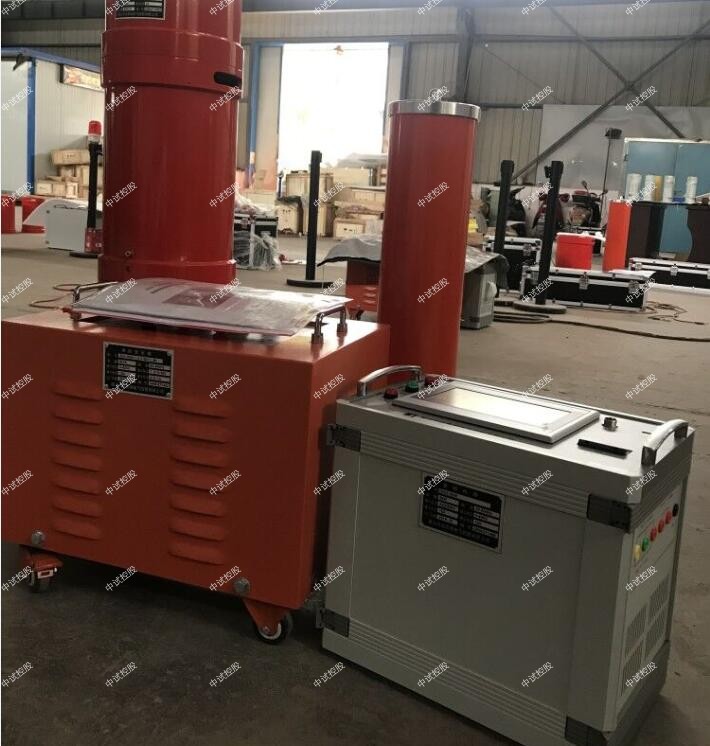

ZSBP-220KVA/20KV變頻串聯諧振成套試驗裝置

一、適用范圍

18.7~15kV交聯電纜交流耐壓試驗,被試品:10kV電纜300mm2交聯銅芯電纜。最大長長不小于5公里。

二、系統主要性能及參數

1、電源電壓:   220V/380V±10%50Hz

2、額定容量:   220KVA

3、輸出電壓:     22KV

4、輸出電流:     10A

5、輸出電壓波形:  正弦波;

6ZSBP-220KVA/20KV變頻串聯諧振成套試驗裝置輸出電壓波形畸變率: 0.5%

7、允許連續工作時間:額定輸出電流下持續運行時間為60分鐘;

8、輸出頻率范圍:     30300Hz

9、品質因數:         30

10、系統噪聲:       60db

11、系統測量精度:    1.0

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    0.05%

14、環境溫度:       -25℃~ +55

相對濕度:       90%

海拔高度:       2000m

15ZSBP-220KVA/20KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備制造遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

四、系統配置及具體參數

1、變頻控制電源20KW                1

a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 20KW

c) 工作電源:      交流220V/380V50Hz

d) 輸出電壓:      0500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:0.5%

h) 頻率調節范圍:  30300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平: 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) ZSBP-220KVA/20KV變頻串聯諧振成套試驗裝置變頻電源配備引線和插頭與其他設備進行連接。

m)    護 :具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O)    量:24Kg

2、 勵磁變壓器20KVA            1

a) 額定容量:    20KVA

b) 輸入電壓:     500V

c) 輸出電壓:  2KV

d) 工作頻率范圍: 30300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) ZSBP-220KVA/20KV變頻串聯諧振成套試驗裝置結構: 采用干式結構,絕緣耐熱等級H,滿足干式變壓器規范要求;

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變;

內置過電壓保護,防止

  h)    量:    120Kg ;

3、高壓電抗器 ZSDK-44/22           5

a) 額定容量:   44KVA

b) 額定電壓:   22KV

c) 額定電流:  2A

e) 品質因素:  Q30

f)     構:  干式;

    g)      量:  55Kg/

h) 連續運行時間:≥ 1小時

4、 電容分壓器   ZSTRF-60/0.003                 1

a) 額定電壓:    60KV

b) 工作頻率:    30300Hz

c) 分 壓 比:    10001

d) 分壓比誤差:  1%,

e) 測量精度:    交流有效值1.0

f) 介質損耗:    tgδ≤0.5% ;

g)     量:    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,30-300HZ內分壓比不變。


1、變頻電源

1)絕緣電阻測試

2)耐壓試驗:2000V1分鐘

3)負載試驗:在滿負荷下,各器件的溫升不大于45K

2、勵磁變壓器

1)直流電阻測量

  2)變比測量

  3)空載電流及空載損耗

  4)短路阻抗和負載損耗

  5)絕緣電阻測試

  6)溫升試驗:額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1)直流電阻測量

2)電感量測量

3ZSBP-220KVA/20KV變頻串聯諧振成套試驗裝置交流耐壓試驗

溫升試驗:額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

1    耐壓試驗:1.1額定電壓下,耐壓1min

2    短路試驗:電壓為0.5U0.8U1.0U的條件下,將高壓輸出突發短路3次,保護裝置可靠動作,各單元完好。

3)噪音小于60dB


在測量參數之前,要記錄線路的線路名稱、電壓等級、線路長度、塔型、線型、截面等有關設計數據,并根據這些數據和現場條件試驗方案。

工頻輸電線路參數測試儀如何接線。

正序電容測試接線和端對端操作

測試開始前的準備

在正序電容(正序開路)試驗中,測量的線路一直開到終點(相對于測量端),儀器電源輸出到測量線的測量端到電流引線外,電壓測量輸入端連接到電壓導線。

中試控股試驗連接

工頻放電試驗接線與一般工頻耐壓試驗接線相同,試驗電壓的波形應為正弦波,為消除高次諧波的影響,必要時在調壓器的電源取線電壓或在試驗變壓器低壓側加濾波回路。

對有串聯間隙的氧化物避雷器,應在被試避雷器下端串聯電流表,用來判別間隙是否放電動作。

交流泄漏電流、阻性電流分量和容性電流分量的測量

工頻耐壓試驗變壓器本試驗只適用于氧化物避雷器。由于避雷器交流泄漏全電流Ix、阻性電流分量Ir和容性電流分量Ic電流的變化是判斷避雷器或受潮情況的重要依據之一,因此規定在交接和現場,必須測量避雷器的IxIrIc電流并以此值為初始值存入運行初始檔案。

測量避雷器IxIrIc時的電壓要求:在試驗室條件下或在變電所現場某些停電情況下,應對避雷器(或其串聯組合元件)避雷器持續運行電壓(該電壓一般為避雷器額定電壓的0.760.80倍,具體數值見GB 11032標準)。

zm


成套配電柜交流變頻耐壓儀互感器交流耐壓機35KV/110KV工頻輸電線路參數測試儀的接線工作很簡單,根據該設備的說明書,很容易就能掌握,但是還是需要根據試驗的實際情況來,不能盲目進行

變比測量范圍寬,變比測試范圍可達1~40000,可滿足發電機出口(一次電流大為30000A)的CT測試要求;傳統的互感器測試儀輸出電流(大1000A)遠遠不夠,無法測量變比;
