變壓器耐壓試驗裝置

中試控股技術博士為您解答：耐壓測試系統漏電流的測試范圍是0mA ~20mA，測試開始時，被測設備漏電流通過電流互感器，然后經I/V轉換電路將采樣電流轉換成電壓在單片機內進行相應的A/D轉換和計算，終得到被測設備在設定電壓條件下的泄漏電流值，中試控股通過和安全標準規定的泄漏電流值相比較，就可以檢驗設備耐壓測試是否合格。實際測試時，在電流互感器二次側設計了過流保護電路，當有過流情況出現時，例如被測設備被擊穿或者被測設備絕緣問題，電源迅速被切斷，測試被終止以保護測試系統不被損壞。

耐壓試驗變壓器要測量的線的測量端被可靠地引向地球。

變壓器的耐壓試驗如果同時測試接地距離和零序保護，試驗期間，做接地距離保護測試時，會提示“請退出零序保護壓板，投入距離保護壓板”，做零序保護測試時，會提示“請退出距離保護壓板，投入零序保護壓板”。試驗結束后，按件提示保存試驗報告

變壓器耐壓試驗裝置工頻高壓試驗變壓器注意事項:

2、變壓器和控制箱應有可靠的接地；

3、試驗過程中，升壓速度不能太快

交流試驗變壓器依據現行標準《旋轉電機 定額和性能》(GB755-2000)中的表14及相關說明

即對10000kW（或kVA）及以上容量的旋轉電機，設備定子繞組交流耐壓取2倍額定電壓加1000V。

4、在升壓或耐壓試驗過程中，如發現下列不正常情況時，應立即降壓，并切斷電源，停止試驗，查明原因后再做試驗。

試驗時，對試驗現場要劃安全區域

在做試驗前，應先檢查儀器是否完好無損，各連接導線是否完好，確保電源輸出，信號采樣線纜穩妥連接，導通無阻。

但是由于電網電壓不是恒定的，電源輸入電壓是波動的，那么高壓輸出也是具有一定的波動性，此種情況可能會造成電壓波峰出現過電壓保護。如果出現電源電壓波動，可以調整儀器的過電壓保護，提高過電壓保護設置，我們一般要求過電壓保護設置到電壓保護的1.1-1.2倍，此時設置到1.2倍基本沒有問題。加壓前要檢查調壓器是否在“零位”，先進行空試。

根據試驗要求，選擇合適的設備、儀器、儀表、接線圖。

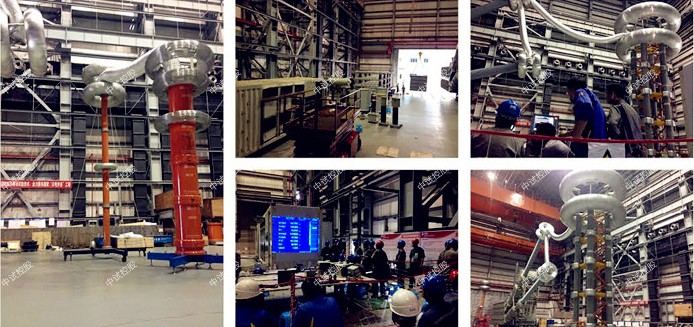

ZSBP-220KVA/110KV變頻串聯諧振成套試驗裝置

一、適用范圍

1．35kV/300mm2電纜1000m，電容量≤0.198μF，試驗頻率為30-300Hz,試驗電壓52kV,試驗時間≤60分鐘

2. 10kV/300mm2電纜5000m，電容量≤1.87μF，試驗頻率為30-300Hz,試驗電壓21.75kV，試驗時間≤5分鐘

3. ZSBP-220KVA/110KV變頻串聯諧振成套試驗裝置35kV及以開關/互感器/開關柜/母線/電纜/變壓器等等，電容量≤0.003uF，試驗頻率為30-300Hz，中試控股試驗電壓不超過108kV。

二、系統主要性能及參數

1、電源電壓：   220V/380V±10%、50Hz；

  2、額定容量：   220KVA；

  3、輸出電壓：     110KV，

  4、輸出電流：     2A ，,10 A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能, 中試控股在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、ZSBP-220KVA/110KV變頻串聯諧振成套試驗裝置設備制造遵循的標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<中試控股包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

四、ZSBP-220KVA/110KV變頻串聯諧振成套試驗裝置系統配置及具體參數

1、變頻控制電源20KW                1臺

a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 20KW

c) 工作電源:      交流220V/380V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、中試控股試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量：24Kg

2、 勵磁變壓器20KVA            1臺

a) 額定容量:    20KVA

b) 輸入電壓:     500V

c) 輸出電壓：  2KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構：ZSBP-220KVA/110KV變頻串聯諧振成套試驗裝置采用干式結構,絕緣耐熱等級H級,滿足干式變壓器規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    120Kg ;

3、高壓電抗器  44/22           5臺

a) 額定容量：   44KVA

b) 額定電壓：   22KV

c) 額定電流：  2A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量：  55Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   110/0.002                 1臺

a) 額定電壓：    110KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）ZSBP-220KVA/110KV變頻串聯諧振成套試驗裝置絕緣電阻測試

  6）溫升試驗：額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

（1）    耐壓試驗：1.1額定電壓下，耐壓1min；

（2）    短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）    噪音小于60dB；

變壓器耐壓試驗裝置如果第二次的閃絡出現在比第一次的耐壓值略低的電壓下，此時假設e的指數項衰減到5%左右，則nπ/Q≈3，即n≈Q。由于諧振裝置中Q值總是較大的，故n值也較大。

電壓互感器二次回路通電試驗應先檢查一、二次刀閘、熔斷器確已斷開，避免反充電或使其它回路設備帶電釀成問題

交流試驗變壓器如何防止變頻串聯諧振試驗裝置產生的過電壓以上為較簡單的問題，但是由于電壓波動造成的過電壓在設置好過電壓保護的情況下是很難出現的。一般變頻串聯諧振試驗裝置的過電壓都會出現在儀器的掃頻階段，也就是找到諧振點的過程中。使用過的人員都知道，變頻串聯諧振試驗裝置找諧振點的過程中，其電壓與頻率的呈現拋物線一樣的線性關系。系統默認找到最高電壓，也就是拋物線的頂點作為諧振點。

不允許正在試驗時突然切斷系統電源，每次試驗時要退出正在試驗狀態，才可以切斷電源。
