打高壓測試耐壓儀

中試控股技術博士為您解答：避雷器工頻放電電壓偏高或偏低，除了限流電阻選擇不當'升壓速度不當和試驗電源波形畸變等外部原因外，還有避雷器的內部原因。

高壓試驗變壓器避雷器工頻放電電壓偏高的內部原因是：內部壓緊彈簧壓力不足，搬運時使火花間隙發生位移；粘合的o型環云母片受熱膨脹分層，增大了火花間隙’固定電阻盤間隙的小瓷套破碎，間隙電極位移；

打高壓測試耐壓儀閥式避雷器做工頻放電試驗時，為什么要規定電壓波形不能畸變？

因為閥式避雷器做工頻放電試驗時，工頻放電電壓標準值有上限和下限，低于下限或超過上限均為不合格，因此測量電壓時必須盡量準確。而做工頻放電試驗時大都使用一般的電壓表，即讀數為電壓的有效值。當電源波形畸變時，電壓大值與有效值的比值不等于以，這時測量到的電壓就有誤差。例如，中試控股曾對10組F7。10型避雷器在兩處進行測試，雖然在兩處所采用的儀器接線完全相同，但測試結果差別甚大。

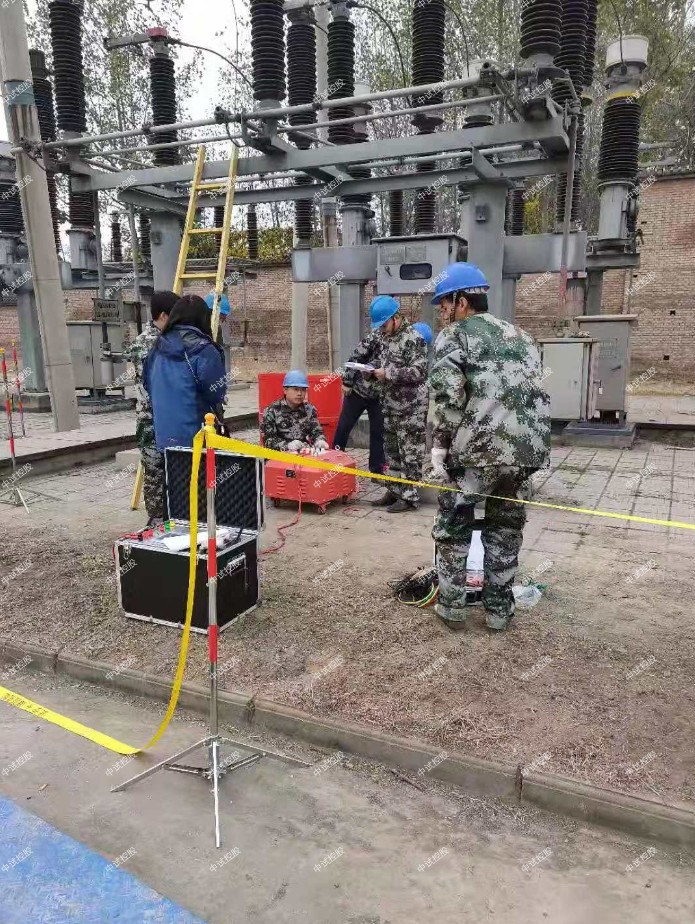

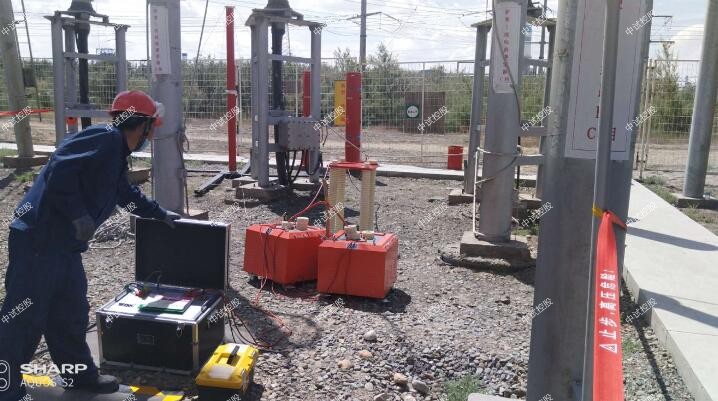

ZSBP-240KVA/240KV變頻串聯諧振成套試驗裝置

一、適用范圍

1. 110kV變電站開關、母線、GIS等電氣設備的交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過230kV。

2．110kV及以下電壓等級變壓器中性點交流耐壓試驗，電容量≤0.02μF，試驗頻率為45-65Hz，試驗電壓不超過95kV。（此處以20000pF為主）

3. 35kV及以下電壓等級變壓器交流耐壓試驗，電容量≤0.01μF，試驗頻率為45-65Hz，試驗電壓不超過85kV。

4. ZSBP-240KVA/240KV變頻串聯諧振成套試驗裝置10kV及以下電壓等級變壓器交流耐壓試驗，中試控股電容量≤0.01μF，試驗頻率為45-65Hz，試驗電壓不超過35kV。



裝置容量定為250kVA/250kV/50kV，分5節電抗器，電抗器單節為50kVA/50kV/1A/100H通過組合使用能滿足上述被試品的試驗要求。

試驗時設備使用關系列表

設備組合

被試品對象    電抗器

50kVA/50kV  5節   激勵變壓器

輸出端選擇

35kV變壓器交流耐壓     使用電抗器2節串聯 3kV

110kV變壓器交流耐壓    使用電抗器4節串聯 6kV

ZSBP-240KVA/240KV變頻串聯諧振成套試驗裝置110kV變電站電氣設備    使用電抗器5節串聯 6kV

二、系統主要性能及參數

1、電源電壓：   220V/380V±10%、50Hz；

  2、額定容量：   250KVA；

  3、輸出電壓：     250KV

  4、輸出電流：     1A， 5A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：中試控股額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-240KVA/240KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備制造遵循的國家標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

四、系統配置及具體參數

1、變頻控制電源10KW                1臺

a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 0KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) ZSBP-240KVA/240KV變頻串聯諧振成套試驗裝置變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示: 中試控股輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量：28Kg

2、 勵磁變壓器10KVA            1臺

a) 額定容量:    10KVA

b) 輸入電壓:     250V

c) 輸出電壓：   3KV；6KV;

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    60Kg ;

3、ZSBP-240KVA/240KV變頻串聯諧振成套試驗裝置高壓電抗器 ZSDK-48/48       5臺

a) 額定容量：   50KVA

b) 額定電壓：   50KV

c) 額定電流：  1A

e) 品質因素：  Q≥30

f) 結    構：  干式；

    g)  重    量：  48Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   TRF-250/0.001                1臺

a) 中試控股額定電壓：    250KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) ZSBP-240KVA/240KV變頻串聯諧振成套試驗裝置介質損耗：    tgδ≤0.5% ;

g) 重    量：    30Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

所謂工頻接地電阻，是指接地裝置流過工頻電流時所呈現的電阻值。所謂沖擊接地電阻，是指接地裝置流過雷電沖擊電流時所呈現的電阻值。二者之間的關系，可由下式確定

Rcb一水式中，

Rcb——沖擊接地電阻，Ω；

R——工頻接地電阻，Ω；

a——沖擊系數（一般都小于1）

從式可知，沖擊接地電阻要比工頻接地電阻小，這是因為雷電沖擊電流通過接地裝置時，由于電流密度很大，波頭陡度很高，會在接地體周圍的土壤中產生局部火花放電，其效果相當于增大了接地體的尺寸，從而降低了接地電阻值。為什么避雷器工頻放電電壓會偏高或偏低？

在變電站的測量值均在22-31.1kV之間，而在局內試驗室的測量值均在29. 5-30kV之間。通過反復的對比試驗，找出在兩處測量值不同的原因是電源諧波的影響。

二次壓降及負荷測試儀需要注意事項

1 :為了保證工作人員在現場試驗中的人身安全和電力系統發、供、配電氣設備的安全運行，必須嚴格執行DL409-1991《電業安全工作規程》。

2:電氣設備分為高壓和低壓兩種：

高壓：設備對地電壓在250V以上者；

低壓：設備對地電壓在250V及以下者；

3 :工作人員與帶電高壓設備的安全距離

4（1）接入壓降校驗儀的導線是四芯屏蔽電纜線，接入電路前應用500 V兆歐表檢查電纜各芯之間、芯與屏蔽層之間的絕緣是否良好，以免造成短路故障。

（2）如果在三相三線計量方式時測量，則電纜線只需三芯通電，那么空余的一芯線的接線頭切不可短路。

（3）測試工作進行前，應對壓降校驗儀及臨時電纜線進行自校以測出它們所帶來的測量誤差。該誤差可保存于壓降校驗儀內，校驗儀將在每次測試結果中自動扣除這部分誤差以消除對測量的影響。

打高壓測試耐壓儀目前對互感器誤差測試時，通常按互感器上的規定用電流負荷箱和電壓負荷箱對互感器進行測試，但互感器運行過程中實際二次負荷是多少？是不是就是互感器銘牌上規定值？互感器在實際二次負荷下的誤差是多少？

為了解決上述問題，實際測試互感器二次負荷就顯得特別重要。同時在測試實際二次負荷過程中如何取樣電流信號也是比較重要的問題。在測試現場二次負荷時停電斷開電流回路既不方便也不安全。采用鉗型電流互感器（鉗表）對線路電流進行采樣，方便使用。二次壓降及負荷測試儀
