母線交流耐壓試驗儀

中試控股技術博士為您解答：使用注意事項
1.按照您所進行的試驗接好工作線路。試驗變壓器的外殼以及操作系統的外殼必須可靠接地。試驗變壓的高壓繞組的X端（高壓尾）以及測量繞組的F端必須可靠接地。
2.做串級試驗時，第二級、第三級試驗變壓器的低壓繞組成X端，測量繞組的F端以及高壓繞組的X端（高壓端）均接本級試驗變壓器具外殼。第二級、第三級試驗變壓器的外殼必須通過絕緣支架接地。
3.接通電源前，操作系統的調壓器必須調到零位后方可接通電源，合閘，開始升壓。
4.從零開始勻速旋轉調壓器手輪升壓。升壓方式有：快速升壓法，即20s逐級升壓法；慢速升壓法，即60s逐級升壓法；極慢速升壓法供選用。電壓從零開始按一定的升壓方式和速度上升到您所需的額定試驗電壓的75％后，再以每秒2％額定試驗電壓的速度升到您所需的試驗電壓，并密切母線交流耐壓試驗儀注意測量儀表的及被試品的情況。升壓過程中或試驗過程中如發現測量儀表的指示及被試品情況異常，應立即降壓，切斷電源，查明情況。
5.試驗完畢后，應在數秒內勻速的將調壓器返回至零位，然后切斷電源。
6.油浸式試驗變壓器不得超過額定參數使用。除試驗必需外，決不電壓通電或斷電。
7.使用油浸式試驗變壓器做高壓試驗時，除熟悉本說明書外，還必須嚴格執行有關標準和操作規程。如《高壓輸變設備的絕緣配合，高壓試驗技術》；《電氣設備預防性試驗規程》等。

ZSBP-270KVA/108KV變頻串聯諧振耐壓試驗成套裝置

技術指標

1．額定電壓：108KV

被試品的：

22kV-滿足10kV電纜交流耐壓試驗；

52kV-滿足35kV電纜交流耐壓試驗；

72kV-滿足35kV變壓器交流耐壓試驗；

80kV-滿足110kV變壓器中性點交流耐壓試驗；

2．輸出電壓波形畸變率：<1.0％

3. ZSBP-270KVA/108KV變頻串聯諧振耐壓試驗成套裝置允許連續工作時間：額定條件下一次工作15分鐘，

4．裝置自身品質因數：Q>50

5．火力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

6.  中試控股水力發電機試驗時滿負荷下品質因數：Q>10（與負載相關）

7．電纜試驗時滿負荷下品質因數：Q>30（與負載相關）

8．ZSBP-270KVA/108KV變頻串聯諧振耐壓試驗成套裝置主變壓器試驗滿負荷時品質因數：Q>30（與負載相關）

9. GIS，開關等試驗滿負荷時品質因數：Q>50（與負載相關）

10．輸入電源： 380/220V

11．頻率調節范圍：30Hz～300Hz

12．系統測量精度：1.5％

13．裝置具有過壓、過流、零位啟動等保護功能

（三）設備遵循標準

《電氣裝置安裝工程電氣設備交接試驗標準》       GB50150-2006

《水輪發電機組安裝技術規范》                GB/T8564―2003

《高壓諧振試驗裝置》                       DL/T 849.6—2004

《電抗器》                                     GB10229.88

《電力設備預防試驗規程》                     DL/T596-1996

《耦合電容器和電容分壓器》                     IEC358(1990)

（四）設備主要配置及技術參數說明：

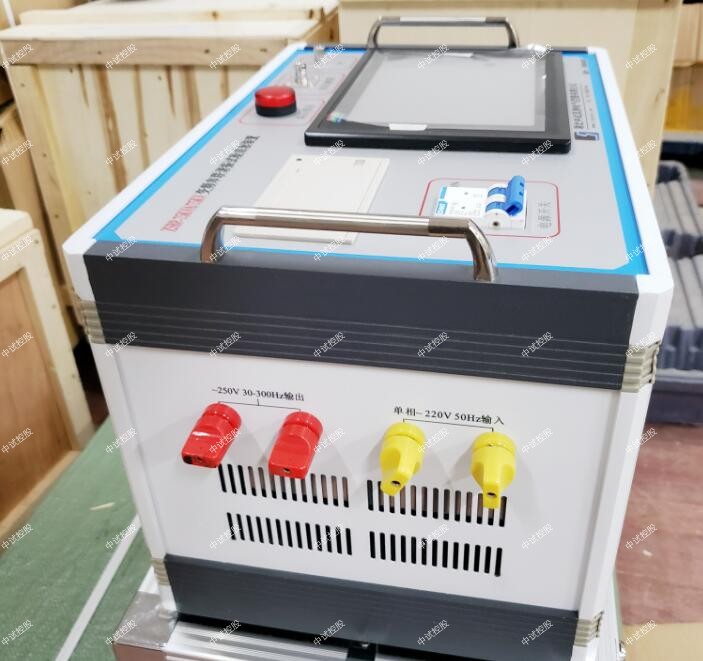

1.變頻電源一臺：

額定功率：15kVA；

輸入電壓： 380/220V 45～65Hz

輸出電壓：0～500V可調

輸出電壓頻率：30～300Hz

0.01Hz步進可調

頻率不穩定度≤0.02%

輸出電流：0～30A

重量：16kg

2.   中試控股高壓諧振電抗器（共4臺）：67.5KVA/27KV

額定工作電壓：27kV

額定工作電流：2.5A

額定電感量：48H

ZSBP-270KVA/108KV變頻串聯諧振耐壓試驗成套裝置連續工作時間：60min

溫    升：小于60度

工作頻率：30-300Hz

重量：50kg

3.   激勵變1臺：

額定容量：15kVA

輸入電壓：500V

輸出電壓：2kV， 3kV，

4.電容分壓器一臺：FRC-110kV純電容式

   高壓電容量：2000pF

分壓比：1000:1

   工作頻率：30～300Hz

   誤差精度：1.5%

   額定電壓:110kV

   重量：10kg

激勵變壓器接線用法：

用于10kV電纜的耐壓裝置，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓低一些的電壓端，比如2kV；

用于35kV電纜的耐壓裝置，35kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓較高一點的電壓端，比如3-4kV；

用于110kV電纜的耐壓裝置，110kV電纜的耐壓，激勵變高電壓輸出部分和電抗器之間連接，一般接電壓高端比如5-6kV；

中試控股技術博士為您解答：多倍頻與3倍頻的區別主要用途：是完成變壓器和35-220kV電磁式電壓互感器的感應耐壓試驗！用來考核變壓器、互感器的主、縱向絕緣強度，同時也可對電機及小型變壓器的繞組進行感應試驗。

什么是感應耐壓測試儀？

感應耐壓試驗是指給變壓器規定的繞組外施一電壓，該電壓不低于2倍的額定電源電壓，頻率不小于2倍最低額定頻率；要求在該電壓按規定持續的時間內繞組無灼熱、飛狐、擊穿或損傷等跡象；要求感應耐壓試驗前后額定工作電源下的空載電流和功耗無明顯的變化。根據試驗標準，對電力變壓器及電壓互感器感應試驗電壓大致2-3倍最大工作相電壓考慮。眾所周知，變壓器在額定頻率，額定電壓下，鐵芯接近飽和，若用工頻電源在被試變壓器繞組兩端施加大于額定電壓的試驗電壓，則空載勵磁電流會急劇增加，達到不可允許的程度。變壓器、互感器感應耐壓試驗是檢驗該是否符合標準的一項重要試驗。

工頻耐壓試驗中限流電阻R1應根據試驗變壓器的額定容量來選擇。如高壓側額定輸出電流在100 – 300mA時，可取0.5 - 1Ω∕ⅴ（試驗電壓）；高壓側額定輸出電流為1A以上時，可取1Ω∕ⅴ（試驗電壓）。常用水電阻作為限流電阻，管子長度可按150KV∕m考慮，管子的粗細應具有足夠的熱容量（水阻液配制方法：用蒸餾水加入適量硫酸銅配制成各種不同的 阻值）。
球間隙及保護電阻：當電壓超過球間隙整定值時（一般取試驗電壓的110％ - 120％）球間隙放電，對被試品起到保護作用。球間隙保護電阻可按1Ω∕ⅴ（試驗電壓）選取。
在工頻耐壓試驗中，低壓側測量電壓（儀表電壓）不是非常準確的，其原因是由于油式變存在著漏坑，在這上個漏抗上必然存在著壓降或容升，使試品上的電壓低于或高于低壓側測量電壓表上反映出來的電壓。工頻耐壓試驗時， 被試品上的電壓高于試驗變壓器的輸出電壓，也就是所謂容升現象。感應耐壓試驗時，油式變的漏抗必須存在著壓降 。為了準確測量被試品上所施加的電壓，因此常在高壓側接入FRC阻容分壓器來測量電壓（見圖6）。

母線交流耐壓試驗儀操作注意事項
1.試驗人員應做好分工，明確相互間聯系辦法。并有專門人監護現場安全及觀察試品狀態。
2.被試品應先清掃干凈，并絕對干燥，以免損壞被試品和試驗帶來的誤差。
3.對于大型試驗，一般都應先進行空升試驗。即不接試品時升壓至試驗電壓，校對各種表計，調整球間隙。
4.升壓速度不能太快，并必須防止突然加壓。例如調壓器不在零位的突然合閘。也不能突然切斷電源，一般應在調壓器降至零位時拉閘。
5.當電壓升至試驗電壓時，開始計時，到1min后，迅速降壓到1∕3試驗電壓以下時，才能拉開電源。
6.在升壓或耐壓試驗過程，如發現下列不正常情況時，應立即降壓，切斷電源。停止試驗并查明原因：1）電壓表指針擺動很大；2）發現絕緣燒焦或冒煙；3）被試品內有不正常的聲音。
7.耐壓試驗前后應測量絕緣電阻，檢查絕緣情況。
