中試控股技術博士為您解答：ZSBP-270KVA/120KV變頻串聯諧振成套試驗裝置

一、適用范圍

1. 35kV/300mm2的電纜，長度2.0km，電容量≤0.394uF試驗頻率為30-300Hz,試驗電壓52kV。

2. 滿足35kV/16000變壓器及開關柜設備交流耐壓，試驗頻率為30-300Hz,試驗電壓85kV。

3. 10kV/300mm2的電纜，長度3.0km，電容量≤1.15uF試驗頻率為30-300Hz,試驗電壓22kV。

4. 中試控股滿足10kV變電站變壓器的交流耐壓，電容量≤0.01uF試驗頻率為45-65Hz,試驗電壓35kV。

5. 滿足35kV變電站的母線開關柜設備交流耐壓，試驗頻率為30-300Hz,試驗電壓118kV。

二、ZSBP-270KVA/120KV變頻串聯諧振成套試驗裝置系統主要性能及參數

1、電源電壓：   380V±10%、50Hz；

  2、額定容量：    270KVA；

  3、輸出電壓：    120KV，

  4、輸出電流：     2.5A ， 5A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、具備手動試驗/自動調諧/自動試驗模式。

16、具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備制造遵循的國家標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

GB/T16927.1-2-1997     <<高電壓試驗技術>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  四、系統配置及具體參數

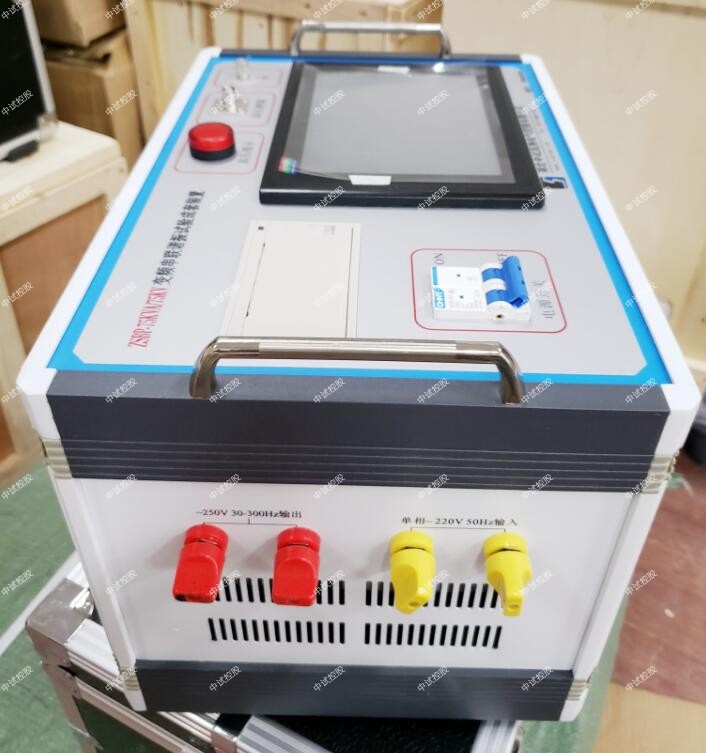

1、變頻控制電源15KW                1臺

a) 中試控股變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 15KW

c) 工作電源:      交流380V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  30A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) 變頻電源采用高性能微機控制電壓、頻率調節

l) ZSBP-270KVA/120KV變頻串聯諧振成套試驗裝置變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

  O) 重   量： 16Kg

2、 勵磁變壓器15KVA            1臺

a) 額定容量:    15KVA

b) 輸入電壓:    500V

c) 輸出電壓：   2KV；3 KV，,5 KV

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) 結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

  h) 重   量：    70Kg ;

3、高壓電抗器 DK-67.5/27       4臺

a) 額定容量： 67.5KVA

b) 額定電壓：   27KV

c) 額定電流：2.5A

e) ZSBP-270KVA/120KV變頻串聯諧振成套試驗裝置品質因素：  Q≥30

f) 結    構： 干式；

    g)  重    量： 55Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   TRF-120/0.001                 1臺

a) 額定電壓：    120KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    10Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

1、變頻電源

1）絕緣電阻測試

2）耐壓試驗：2000V，1分鐘

3）負載試驗：在滿負荷下，各器件的溫升不大于45K 。

2、勵磁變壓器

1）直流電阻測量

  2）變比測量

  3）空載電流及空載損耗

  4）短路阻抗和負載損耗

  5）絕緣電阻測試

  6）溫升試驗：額定容量下運行60min,溫升不大于65K

 3、電抗器試驗

1）直流電阻測量

2）電感量測量

3）交流耐壓試驗

溫升試驗：額定容量下運行60min,溫升不大于65K

      4、成套裝置試驗

（1）    耐壓試驗：1.1額定電壓下，耐壓1min；

（2）    短路試驗：電壓為0.5U，0.8U，1.0U的條件下，將高壓輸出突發短路3次，保護裝置可靠動作，各單元完好。

（3）噪音小于60dB；

智能型大電流發生器
1、320×240液晶顯示器、高速熱敏打印機。
2、高精度傳感器和高性能14位AD采集芯片。
3、人機對話全鍵盤操作方式，智能化工作全過程。
4、任選常規升流試驗、沖擊速斷試驗和互感器變比極性試驗，操作靈活簡單。
5、實時顯示輸出電流，時間結果，顯示直觀明了。
6、完善的過流保護，任意設定目標輸出電流值、電流上限和耐流時間。
7、具有回零檢測功能，回零確定后才可進行試驗，安全可靠。
8、逼近式升流算法，到達設定目標輸出電流后自動耐流計時，計時結束后電機自動回零。
9、超過設定輸出電流上限，電機自動回零，并發生聲光報警。
10、精良的軟硬件抗干擾設計，多種抗干擾手段，適應惡劣電磁環境。
11、自動錯誤診斷，易于發現和解決問題。
12、可選配遠程通信、門聯鎖警燈警鈴、開口電壓校驗接口等。
13、電流可平滑平穩連續可調，精度1.0級；
14、輸出電流是標準正弦波,波形畸變率小于5%
15、測時范圍：0～9999ms 分辨率1ms，測量誤差：0.005% 量程±2digs。
16、可直接顯示一次電流、二次電流的測試值，便于互感器變比校驗試驗。
17、二次電流范圍0~5A 分辨率0.1A）
18、設備容量是按5分鐘短時、間斷性工作設計。
19、如用于批量試驗，連續工作2.5分鐘后，關閉10分鐘。
20、可測被測元件的電流動作時間，并可同步記錄鎖定動作時間。（選配）
21、如做溫升(30分鐘-24小時)應按長期工作溫升定制。（選配）
22、可定做三相帶平衡調節升流器（選配）
23、可定做交直流兩用升流器（選配）

型 號	輸出 容量（ kVA ）	輸出電流 （ A ）	電源電壓（ V ）	開口電壓（ V ）	電源相數		備 注
ZSDDG-500	3	500	220	6	LN		整體式
ZSDDG-1000	6	1000	220	6	LN		整體式
ZSDDG-1500	9	1500	220	6	LN		整體式
ZSDDG-2000	12	2000	220 或 380	6	LN	AB	整體式或分體式
ZSDDG-2500	15	2500	220 或 380	6	LN	AB	整體式或分體式
ZSDDG-3000	18	3000	220 或 380	6	LN	AB	整體式或分體式
ZSDDG-4000	24	4000	380	6	AB		分體式
ZSDDG-5000	30	5000	380	6	AB		分體式
ZSDDG-6000	36	6000	380	6	AB		分體式
ZSDDG-8000	48	8000	380	6	AB		分體式
ZSDDG-10000	60	10000	380	6	AB		分體式
ZSDDG-12000	72	12000	380	6	AB		分體式
ZSDDG-15000	90	15000	380	6	AB		分體式
說明：如有特殊參數要求，可按的技術參數進行設計制作。

產品簡介

大電流發生器為低電壓、大電流干式試驗變壓器。適用于頻率50HZ開關，電流互感器或其他電器設備的升流及負載試驗，是各行各業在電氣調試中需要大電流場所的必需設備，應用于發電廠、變配電站、電器制造廠及科研、試驗室等單位，屬于短時或斷續工作制，該大電流發生器具有體積小、重量輕、性能好，使用維修方便等特點。
主要用于一次母線保護及各種電流互感器，電動機保護器，空氣開關，開關柜，斷路器，保護屏等校驗。
采用標準
DL/T 596-2005《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900《電工名詞術語》
GB/T16927.1~2-1997《高電壓試驗技術》
GB4793-1984 《電子測量儀器安全要求》
GB191《包裝貯運標志》
GB/T.311-1997《高壓輸變電設備的絕緣與配合》

產品別稱

升流器、溫升試驗裝置、大電流試驗裝置

產品特征

1、采用高導電率銅材作為輸出電極，接觸面大、通流能力強
2、具有全新工藝的拉絲鋁板，簡潔醒目，耐磨耐污染。
3、全金屬噴塑工藝外殼以及國際流行的駝灰色調，堅固可靠，確保物流的可靠性。
4、采用帶剎萬向腳輪，使移動和固定更靈活方便。
5、楔形導流風道，提高散熱能力，大大延長使用壽命；
6、整機體積小、重量輕，，非常適合現場使用。

指針表式大電流發生器
1、具有零位保護功能，防止大電流的沖擊對試品造成損傷，不在零位時無法啟動。
2、輸出電流方式：真有效值連續可調。
3、輸出電流是標準正弦波,波形畸變率小于5%
4、可切換大小電流量程，提高顯示細度，便于更準確讀數。
5、電源電壓和調壓器輸出電壓可切換顯示便于觀察。
6、設備容量是按5分鐘短時、間斷性工作設計。
7、如用于批量試驗，連續工作2.5分鐘后，關閉10分鐘。
8、如做溫升(30分鐘-24小時)應按長期工作溫升定制。（選配）
9、可定做三相帶平衡調節升流器（選配）
10、可定做交直流兩用升流器（選配）

成套配電柜交流變頻耐壓儀數顯式大電流發生器
1、具有零位保護功能，防止大電流的沖擊對試品造成損傷，不在零位時無法啟動。
2、沖擊選擇功能，在做斷路器速斷試驗時，可切除零位保護功能，直接輸出所需電流值 。
3、輸出電流方式：真有效值連續可調。
4、輸出電流是標準正弦波,波形畸變率小于5%
5、電壓電流顯示均采用新型高精度LED數字顯示
6、可切換大小電流量程，提高顯示細度，便于更準確讀數。
7、電源電壓和調壓器輸出電壓可切換顯示便于觀察。
8、設備容量是按5分鐘短時、間斷性工作設計。
9、如用于批量試驗，連續工作2.5分鐘后，關閉10分鐘。
10、可測被測元件的電流動作時間，并可同步記錄鎖定動作時間。（選配）
11、測時范圍：0.001S～999.999S 分辨率1ms，測量誤差：0.005% 量程±2digs。（選配）
12、可直接顯示一次電流、二次電流的測試值，便于互感器變比校驗試驗。（選配）
13、二次電流范圍0~5A 分辨率1mA（選配）
14、如做溫升(30分鐘-24小時)應按長期工作溫升定制。（選配）
15、可定做三相帶平衡調節升流器（選配）
16、可定做交直流兩用升流器（選配）
