變壓器耐壓試驗裝置

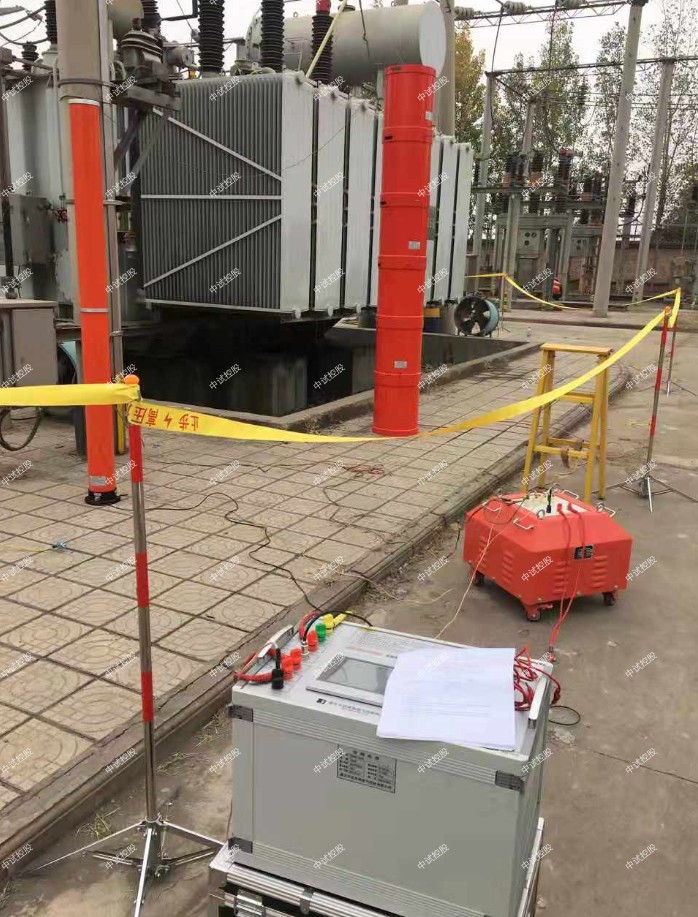

中試控股技術博士為您解答：ZSBP-270KVA/270KV變頻串聯諧振成套試驗裝置

一、適用范圍

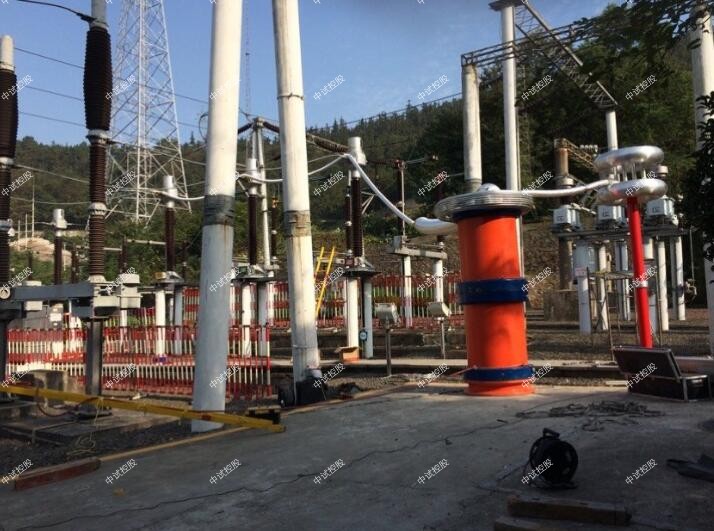

1. 110kV變電站開關、母線、GIS等電氣設備的交流耐壓試驗，試驗頻率為30-300Hz,試驗電壓不超過230kV。

2．110kV及以下電壓等級變壓器中性點交流耐壓試驗，電容量≤0.02μF，試驗頻率為45-65Hz，試驗電壓不超過95kV。（此處以20000pF為主）

3. 35kV及以下電壓等級變壓器交流耐壓試驗，電容量≤0.01μF，試驗頻率為45-65Hz，試驗電壓不超過85kV。

4. 10kV及以下電壓等級變壓器交流耐壓試驗，電容量≤0.01μF，試驗頻率為45-65Hz，試驗電壓不超過35kV。

變壓器耐壓試驗裝置ZSBP-270KVA/270KV變頻串聯諧振成套試驗裝置容量定為270kVA/270kV/50kV，分5節電抗器，電抗器單節為50kVA/50kV/1A/100H通過組合使用能滿足上述被試品的試驗要求。

試驗時設備使用關系列表

設備組合

被試品對象    電抗器

50kVA/50kV  5節   激勵變壓器

輸出端選擇

35kV變壓器交流耐壓     使用電抗器2節串聯 3kV

110kV變壓器交流耐壓    使用電抗器4節串聯 6kV

110kV變電站電氣設備    使用電抗器5節串聯 6kV

二、系統主要性能及參數

1、電源電壓：   220V/380V±10%、50Hz；

  2、額定容量：   270KVA；

  3、輸出電壓：     270KV

  4、輸出電流：     1A， 5A

  5、輸出電壓波形:  正弦波；

6、輸出電壓波形畸變率: ≤0.5% ；

7、允許連續工作時間：額定輸出電流下持續運行時間為60分鐘；

  8、輸出頻率范圍:     30～300Hz ；

    9、品質因數:         ≥30

10、系統噪聲:       ≤60db

11、系統測量精度:    1.0級

12、頻率分辨率:      0.01Hz

13、頻率不穩定度:    ≤0.05%

14、環境溫度：       -25℃～ +55℃

相對濕度:       ≤90%

海拔高度:       ≤2000m

15、ZSBP-270KVA/270KV變頻串聯諧振成套試驗裝置具備手動試驗/自動調諧/自動試驗模式。

16、中試控股具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率等。

17、具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能。

18  具備過電壓、過電流、過熱保護功能。

19、具備閃絡保護功能,在試品發生閃絡時諧振回路失諧,電源立即停止輸出,屏幕提示“試驗失敗”及相關信息。

20、具備各種數據打印功能。

三、設備制造遵循的國家標準和行業標準

GB7328-87              << 變壓器和電抗器的聲級測量>>

GB1094                <<電力變壓器>>

ZBK41006-89            <<試驗變壓器>>

GB4208                 <<外殼防護等級>>

GB2900                 <<電工名詞術語>>

GB5273                  <<變壓器、高壓電器和套管的端子>>

GB191                  <<包裝儲運標志>>

GB10327                <<中試控股電力變壓器絕緣水平和絕緣試驗外絕緣自空氣間隙》

GB10229-88             <<電抗器>>

IEC358(1990)           <<耦合電容器和電容分壓器>>

IEC1000                <<電磁兼容性>>

GB4793-1984             電子測量儀器安全要求

  四、系統配置及具體參數

1、變頻控制電源10KW                1臺

a) 變頻控制電源采用高壓耐壓試驗變頻電源,采用一體化設計,控制電源本體具備調頻、調壓、控制、保護等功能。

b) 額定輸出容量: 10KW

c) 工作電源:      交流220V、50Hz 。

d) 輸出電壓:      0～500V可調。

e) 輸出電壓不穩定度≤0.05%

f) 最大輸出電流:  40A

g) 輸出波形:正弦波,      波形畸變率:≤0.5%

h) 頻率調節范圍:  30～300Hz

頻率調節分辨率: 0.001 Hz

i) 連續運行時間: 大于1小時

j) 噪聲水平:≤ 60dB

k) ZSBP-270KVA/270KV變頻串聯諧振成套試驗裝置變頻電源采用高性能微機控制電壓、頻率調節

l) 變頻電源配備引線和插頭與其他設備進行連接。

m) 保   護 ：中試控股具有過壓、過流、過熱、放電保護功能。

n) 具備手動試驗/自動調諧/自動試驗三種模式,并可任意切換。

具備大屏幕顯示,可指示:輸出電壓(有效值)及輸出頻率、勵磁電流、勵磁電壓、試驗時間等。

具備試驗電壓、時間、試驗頻率范圍等試驗參數設置功能及各種數據打印功能。

O) 重   量：28Kg

2、 勵磁變壓器10KVA            1臺

a) 額定容量:    10KVA

b) 輸入電壓:     250V

c) 輸出電壓：   3KV；6KV;

d) 工作頻率范圍： 30～300Hz

e) 連續運行時間: 大于1小時

f) 電壓比測量誤差: 小于1%

g) ZSBP-270KVA/270KV變頻串聯諧振成套試驗裝置結構： 采用干式結構,絕緣耐熱等級H級,滿足干式變壓器國家規范要求；

高﹑低壓繞組間和鐵芯設靜電屏蔽,既作為勵磁變,又是隔離變；

內置過電壓保護,防止  。

h) 重   量：    60Kg ;

3、高壓電抗器 ZSDK-67.5/67.5       5臺

a) 額定容量：   50KVA

b) 額定電壓：   67.50KV

c) 額定電流：  1A

e) 品質因素：  Q≥30

f) 結    構：  干式；

g)  重    量：  48Kg/臺

h) 連續運行時間：≥ 1小時

4、 電容分壓器   ZSTRF-270/0.001                1臺

a) 額定電壓：    270KV

b) 工作頻率：    30～300Hz

c) 分 壓 比：    1000：1

d) 分壓比誤差：  ≤1%,

e) 中試控股測量精度：    交流有效值1.0級

f) 介質損耗：    tgδ≤0.5% ;

g) 重    量：    30Kg

h)高﹑低壓臂的電容采用一致的介質結構,溫度系數小,角位移小,在30-300HZ內分壓比不變。

產品簡介

300A、400A、500A、600A、700A、800A、900A、1000A、1500A、2000A、2500A、3000A、4000A定制
大電流發生器是電力、電氣行業在調試中需要大電流場所的必需設備，屬于短時或斷續工作制，具有體積小、重量輕、使用維修方便等特點。可為定制開關斷路器、母線、連接件、觸頭等溫升發熱試驗所需的大電流發生器。還可為客戶定制三相升流器以及帶微調平衡功能。

產品別稱

輕型大電流發生器、超輕大電流發生器、微型大電流發生器

產品特征

該設備容量是按5分鐘短時工作制設計，如用于斷續工作制時，通流時間應2.5分鐘開，關閉10分鐘冷卻，此斷續試驗可按此規律循環。
容量：5KVA
電源電壓：AC220V/50HZ
輸出電壓：5V（并聯）/10V（串聯）
輸出電流：1000A（并聯）/500A(串聯)
電源輸入：此為外接電源交流220V輸入，要求外接電源電流不少于20A
監視輸入：此為0-5A電流輸入
電流輸出：選擇串并聯連接方式，輸出0-1000A大電流
電流顯示：紐子開關選擇1000A，電流表最大顯示1000A，選擇500A，電流表顯示500A。
電源開關：此為電源空氣開關。
輸出啟動：合上開關后，按下按鈕，內部調壓器輸入開始工作。
電壓調節：按下輸出，通過調壓達到預想的電流。

變壓器耐壓試驗裝置操作說明
1．接上電源輸入航插線，外接電源最好接上空氣開關，電流不少于20A，外接電壓為AC220V。
2．觀察調壓器是否在0刻度，不在請手動歸零。然后根據需要選擇串并聯接線方式，接好輸出電流線，并撥動電流表旁的按鈕開關，如果最大輸出為1000A，撥動1000A檔，如果最大輸出為500A，撥到500A檔。
3．合上電源空開，按下紅色輸出按鈕，通過調壓旋鈕來達到預期輸出電流值，此時可通過大電流輸出表觀測所升電流值。
4．設備升到電流值后，保持5分鐘后請回零，再次按下輸出按鈕，調壓器斷電停止工作，待調壓器冷卻10分鐘后在工作。
5．試驗結束后，請先斷掉外接電源，然后拆掉儀器測試線，注意儀器衛生。
