中試控股技術研究院魯工為您講解：變壓器繞組線性掃頻分析儀（大牌實力）

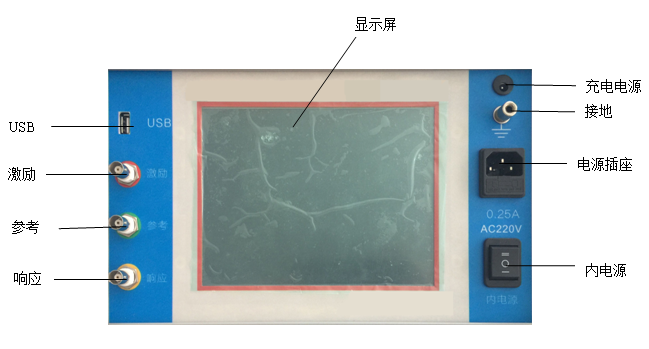

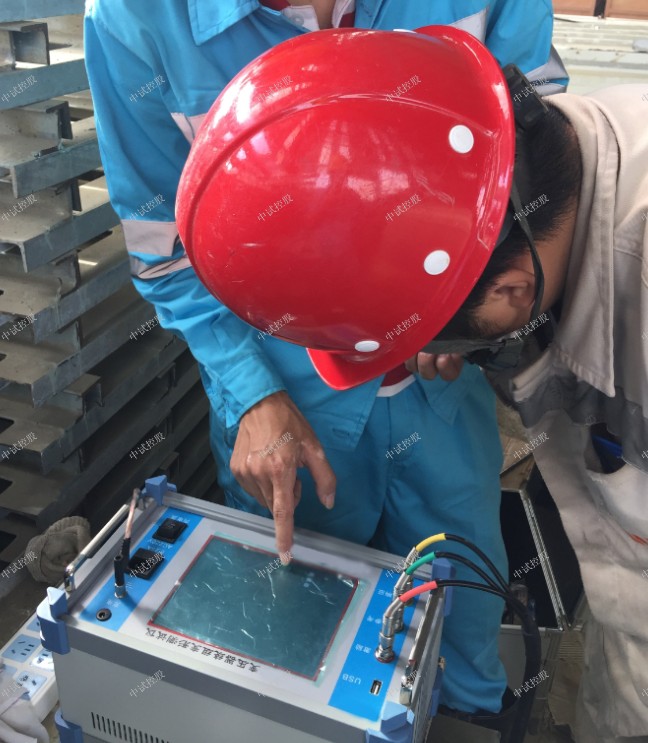

ZSBR-8500變壓器繞組變形測試儀

雙通道16位AD采樣,8寸彩色觸摸屏，亮度可調,USB2.0接口,支持數據上傳和聯機測試
先進的DDS掃頻技術
參考標準：DL/T 911-2016

變壓器繞組變形測試儀：變壓器設計制造完成后，其內部結構和各項參數基本保持不變，因此每個線圈的頻域響應也隨之確定，正常繞組的變壓器，其三相頻域響應曲線耦合程度基本一致；
當變壓器在試驗過程中出現匝間、相間短路，在運行中出現短路或其他故障因電磁拉力造成線圈移位，在運輸過程中發送碰撞造成線圈相對移位，這些因素都會使變壓器分布參數發生變化，其頻域響應也發生變化，根據頻域響應曲線即可判斷變壓器的變形程度；

注意事項
1. 做完直流電阻試驗后不能立即做繞組變形試驗，測試前必須保證接線端充分放電，否則可能損壞本儀器。
2. 測試前必須斷開所有引線，使變壓器接線套管距離外導體大于20cm。
3. 測試鉗應與接線套管緊密連接，放線時不要彎曲測試線，收線時應按照線的原狀繞成環狀保存，線的環狀直徑不得小于35cm，否則有損測試線。
4. 不可用其他測試線代替本儀器標配的測試線。
5. 儀器應存放于通風干燥處，避免潮濕。
6. 若長期不用，每隔一個月通電一次，每次1-2小時。
7. 為了延長電池使用壽命，請用戶不要過度放電，電量顯示圖標指示沒電時應立即充電，充電完成后靜置至少半小時再使用電池供電。
8. 若儀器通電后顯示屏不亮，可能是電池沒電或者保險絲熔斷，請立即充電或更換保險絲，注意保險絲規格：0.25A。
9. 若使用內電源電池供電，當電池電量過低，屏幕會閃爍，請立即斷電或充電。
10. 測試過程中，盡量不要隨意移動或拆除測試線。
11. 若儀器屏幕閃爍，說明電池電量消耗完畢，請立即改用市電供電。
12. 若連接市電開機，屏幕不亮，肯能電源插座保險絲損壞，請更換0.25A的保險絲。
ZSBR-8500變壓器繞組變形測試儀技術指標
1. 設置6種不同的掃描方式：
線性 1K-1000kHz_1.0步進1kHz    1000點
線性 1K-1000kHz_0.5步進0.5kHz   2000點
線性 1K-2000kHz_1.0步進1kHz    2000點
線性 1K-2000kHz_0.5步進0.5kHz   4000點
分段100HZ - 1000kHz             1440點
分段100HZ - 2000kHz            2440點
2. 測量范圍：(-100dB） - （+20dB）
3. 測量精度：0.1dB；
4. 掃描頻率精度：0.01%；
5. 信號輸入阻抗：1MΩ；
6. 信號輸出阻抗：50Ω；
7. 同相測試重復率：99.9%；

使用繞組變形測試儀在使用過程中的注意事項。
（1）使用前，請先檢查測試儀的外觀，檢查電源開關位置是否在“關”的位置、各接線端子是否正常；
（2） 測試儀的“接地”沒有連接正確前，請不要開始繞組變形測試；
（3） 試驗前應將被試變壓器線端充分放電；
（4）中試控股詳細講解繞組變形測試應在解開變壓器所有引線(包括架空線、封閉母線和電纜)的前提下進行，并使這些引線盡可能的遠離變壓器套管(周圍接地體和金屬懸浮物需離開變壓器套20cm以上)，尤其是與封閉母線連接的變壓器
（5）測試時必須正確記錄分接開關的位置。應盡可能將被試變壓器的分接開關放置在第1分接，特別對有載調壓變壓器，以獲取較全面的繞組信息。對于無載調壓變壓器，應保證每次測量在同一分接位置，便于比較
（6）變壓器鐵心必須與外殼可靠接地。測試儀外殼、測量阻抗外殼必須與變壓器外殼可靠接地；
（7）應保證測量阻抗的接線鉗與套管線夾緊密接觸。如果套管線夾上有導電膏或銹跡，必須使用砂布或干燥的棉布擦拭干凈；
（8）測試儀使用完畢后應放置在干凈、溫度較低的位置，避免強烈振動，并防止臟污的灰塵進入測試儀內部。

ZSBR-8500變壓器繞組變形測試儀采用先進的DDS掃頻技術;

ZSBR-8500變壓器繞組變形測試儀采用雙電源供電:市電AC220V士10%，內電源6V5AH蓄電池;

一、對于變壓器繞組絕緣的電阻測量值，一般經驗分析是：

1、變壓器干燥情況良好時，繞組絕緣電阻較高，變壓器油的體積電阻率下降會對繞組絕緣電阻造成顯著影響；

2、變壓器干燥情況不良時，繞組絕緣電阻較低，變壓器油的體積電阻率下降對繞組絕緣電阻造成的影響較小；

二、對繞組絕緣異常的變壓器進行分析，發現存在以下共性：

1、出廠試驗和現場交接試驗繞組絕緣電阻均較高；

2、高壓、低壓繞組同時整體絕緣電阻下降，但油中微水含量未見異常；

3、根據運行情況的溫度排查，也可以排除繞組老化引起的絕緣受損；

由于變壓器油中微水含量正常，繞組老化引起絕緣受損的情況也可以排除，說明變壓器干燥情況良好。

變壓器干燥情況良好時，變壓器油的體積電阻率下降會對繞組絕緣電阻造成顯著影響。觀察異常主變的油介損、油體積電阻率、絕緣電阻數據，存在很強的相關性，實驗分析，部分經過排油和換油處理后異常主變的絕緣電阻得到恢復。

因此，繞組絕緣電阻下降的直接原因是變壓器油體積電阻率下降。

變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。

變壓器是利用電磁感應的原理來改變交流電壓的裝置，主要構件是初級線圈、次級線圈和鐵芯(磁芯)。主要功能有：電壓變換、電流變換、阻抗變換、隔離、穩壓(磁飽和變壓器)等。按用途可以分為：電力變壓器和特殊變壓器(電爐變、整流變、工頻試驗變壓器、調壓器、礦用變、音頻變壓器、中頻變壓器、高頻變壓器、沖擊變壓器、儀用變壓器、電子變壓器、電抗器、互感器等)。電路符號常用T當作編號的開頭.例: T01, T201等。

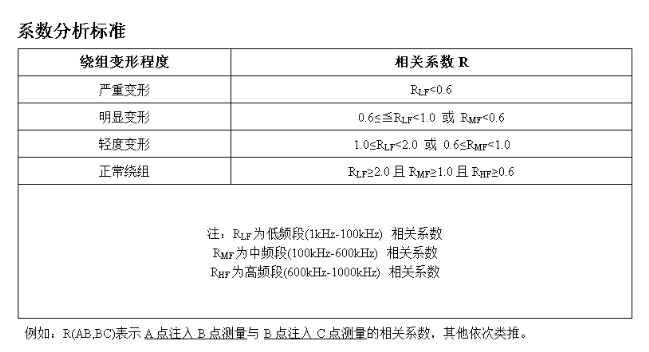

變壓器繞組變形測試儀是根據國家電力行業標準DL/T911-2004測量變壓器的繞組變形的儀器，主要是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器可能發生的繞組變形。 變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。
