中試控股技術研究院魯工為您講解：高壓大功率IGBT動態參數測試系統（源頭廠）

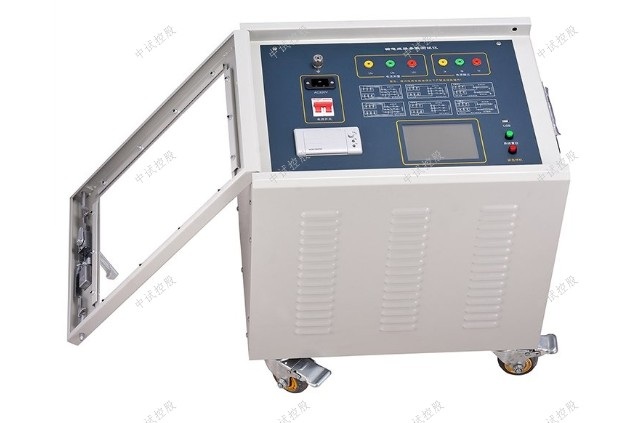

ZSXL-Y輸電線路異頻參數測試系統

測量線路間互感和耦合電容(線路直阻采用專門的線路直阻儀進行測量)
DSP數字信號處理器為內核
參考標準： DL/T 741-2010

輸電線路異頻參數測試系統：集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。輸電線路是用變壓器將發電機發出的電能升壓后，再經斷路器等控制設備接入輸電線路來實現。結構形式，輸電線路分為架空輸電線路和電纜線路。輸電線路試驗為離線檢測和在線檢測，運用帶電作業或其他作業方式對桿塔本體、基礎、架空導地線、絕緣子、金具及接地裝置等的運行狀態進行檢測，可以對線路運行狀態及可靠性提供評估依據，對線路狀態檢修提供可靠的分析數據，對線路事故、故障的原因進行分析判斷及提前防范的作用。

參數
儀器供電電源 三相，AC380V±10%，15A，50Hz (有效值)
儀器內部異頻電源特性 最大輸出電壓 三相，0～200V(有效值＜±1%)
最大輸出電流 5A
輸出頻率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因數在0.1～1.0時，±0.5%讀數±1個字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大輸出功率 三相3×3kW(9kW)
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路)
測量范圍 電容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
線路長度從0.3km到400km均應能夠穩定準確測試
測量分辨率 電容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
測量準確度 電容 ≥1μF時，±1%讀數±0.01μF
＜1μF時，±3%讀數±0.01μF
阻抗 ≥1Ω時，±1%讀數±0.01Ω
＜1Ω時，±3%讀數±0.01Ω
阻抗角 測試條件：電流＞0.1A
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V)

輸電線路的防雷措施有哪些？
輸電線路的防雷措施有:
（ 1）避雷線（架空地線）:沿全線裝設避雷線是目前為止110kV及其以上架空線最重要和最有效的防雷措施。35kV及以下一般不全線架設避雷線，因為其絕緣水平較低，即使增加絕緣水平仍很難防止直擊雷，可以靠增加絕緣水平使線路在短時間故障情況運行，主要靠消弧線圈和自動重合閘裝置。
（2）降低桿塔接地電阻:這是提高線路耐雷水平和減少反擊概率的主要措施，措施有采用多根放射狀水平接地體、降阻模塊等反擊是當雷電擊到避雷針時，雷電流經過接地裝置通入大地。若接地裝置的接地電阻過大，它通過雷電流時電位將升得很高，作用在線路或設備的絕緣上，可使絕緣發生擊穿。

接地導體由于地電位升高可以反過來向帶電導體放電的這種現象叫“雷電反擊”。
（3）加強線路的絕緣:如增加絕緣子的片數、改用大爬距懸式絕緣子、增大塔頭空氣距離。在實施上有很大的難度 方法。 ，一般為提高線路的耐雷水平，均優先采用降低桿塔接地電阻的
（4）耦合地線:在導線的下方加裝一條耦合地線，具有一定的分流作用和增大導地線之間的耦合系數，可提高線路的耐雷水平和降低雷擊跳閘率。
（5）消弧線圈:能使雷電過電壓所引起的單相對地沖擊閃絡不轉變為穩定的工頻電弧，即大大減少建弧率和斷路器的跳閘次數。
（6）避雷器:不作密集安裝，僅用作線路上雷電過電壓特別大或絕緣薄弱點的防雷保護。能免除線路的沖擊閃絡，使建弧率降為零。
（7）不平衡絕緣:為了避免線路落雷時雙回路同時閃絡跳閘而造成的完全停電的嚴重局面，當采用通常的防雷措施都不能滿足要求時在雷擊線路時絕緣水平較低的線路首先跳閘，保護了其他線路。
（8）自動重合閘:由于線路絕緣具有自恢復功能，大多數雷擊造成的沖擊閃絡和工頻電弧在線路跳閘后能迅速去電離，線路絕緣不會發生永久性的損壞和劣化，自動重合閘的效果很好。

電力系統由發電廠（發電機、升壓變）、220-500kV高壓輸電線路、區域變電站（降壓變壓器）、35-110kV高壓配電線路（用戶、降壓變壓器）和6-10kV配電線路以及220V380V低壓配電線路組成。

其中高壓輸電線路、低壓配電線路是連接發電、供電、用電之間的橋梁，極其重要！

輸電線路工頻參數包含線路的正序電容、零序電容、正序阻抗、零序阻抗、線路間的互感電抗和耦合電容測量；

氧體和軟磁合金相比，其磁性金屬粒子或者薄膜，可以分布在非導體和其他材料中，使

高頻損耗明顯降低，提高了工作頻率。同時，其加工工藝既可采用熱壓法加工成粉芯，

也可以利用現在的塑料工程技術，注塑成復雜形狀的磁芯，具有密度小、重量輕、生產

效率高、成本低，產品重復性和一致性好等特點。還可以采用不同的配比，改變磁性。

上面已介紹軟磁鐵氧體和坡莫合金組成的復合材料的例子，現在已開發出工作頻率

10kHz以上的軟磁復合材料粉芯，在高頻用濾波電感器中可代替軟磁鐵氧體。

根據高頻電子變壓器整體結構的發展要求，磁芯結構的發展方向是平面磁芯、片式磁芯

和薄膜磁芯。平面磁芯以前有的是用原來的軟磁鐵氧體磁芯進行改造，現在已有專門用

于平面變壓器的各種低高度軟磁鐵氧體磁芯。將來還可能開發出各種低高度軟磁復合材

料磁芯。片式變壓器的磁芯除了將平面磁芯進一步壓縮而外，也有采用共燒法制造的片

式磁芯。薄膜磁芯和磁性材料是現在高頻電子變壓器最活躍的發展方向之一，將成為

MHz以上高頻電子變壓器的主要磁芯材料和結構，有可能將薄膜電子變壓器的高度做到

1mm以下，可以裝入各種卡片內。國內已建立幾個中心在大力研究。現在希望能把材料

開發，電子變壓器制造和應用單位聯合起來，盡快把國內開發出的薄膜軟磁材料變成電

子信息產品中的高頻電子變壓器磁芯，形成國內有自主知識產權的薄膜變壓器。

線圈材料和結構

隨著高頻電子變壓器整體結構的發展，線圈結構主要的發展方向是平面線圈，片式線圈

和薄膜線圈，其中又包括多層結構。各種線圈結構的材料選用，也有一些新發展。

立體結構的高頻變壓器線圈，導線材料由于考慮集膚效應和鄰近效應，采用多股絞線(

里茲線)，有時也采用扁銅線和銅帶。絕緣材料采用耐熱等級高的材料，以便提高允許

溫升和縮小線圈體積，采用雙層和三層絕緣導線，可以減少線圈尺寸。舉一個例子，最

近，國內開發出以納米技術把云母泳涂在銅線上的C級絕緣電磁線，已經在工頻電機和

變壓器中應用，取得良好的效果，估計在高頻電子變壓器中也會得到應用。

平面結構線圈，導線采用銅箔，大多數采用單層和多層印刷電路板制造，也有采用一定

圖形的銅箔，多個折疊而成的。絕緣材料一般采用B級材料。

薄膜結構線圈，導線采用銅、銀和金薄膜，制成梳形、螺旋形、運動場形等圖形，絕緣

材料采用H級和C級材料。也有采用多層結構的，或者是幾個多層線圈組合起來，或者是

幾個線圈和幾個磁芯交叉重疊而成。總之，薄膜變壓器是現在正在大力開發的高頻電子

變壓器，許多結構并不定型，也許，還會出現許多新的線圈結構。
