中試控股技術研究院魯工為您講解：架空高壓輸電線路參數檢測儀（源頭大廠）

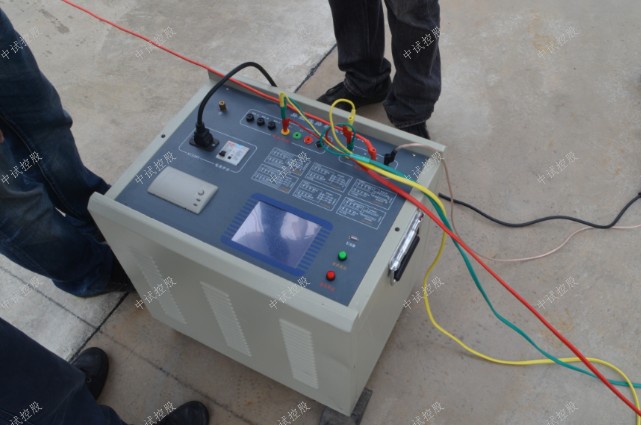

ZSXL-Y輸電線路異頻參數測試系統

測量線路間互感和耦合電容(線路直阻采用專門的線路直阻儀進行測量)
DSP數字信號處理器為內核
參考標準： DL/T 741-2010

輸電線路異頻參數測試系統：集成異頻測試電源、測量儀表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。輸電線路是用變壓器將發電機發出的電能升壓后，再經斷路器等控制設備接入輸電線路來實現。結構形式，輸電線路分為架空輸電線路和電纜線路。輸電線路試驗為離線檢測和在線檢測，運用帶電作業或其他作業方式對桿塔本體、基礎、架空導地線、絕緣子、金具及接地裝置等的運行狀態進行檢測，可以對線路運行狀態及可靠性提供評估依據，對線路狀態檢修提供可靠的分析數據，對線路事故、故障的原因進行分析判斷及提前防范的作用。

提高高壓輸配電線路質量的措施
首先需仔細勘察高壓輸配電線路附近的地形、地質情況，根據實際情況及時調整高壓輸配電線路基礎工程的施工方案。目前高壓輸配電線路的基礎通常都是由鋼筋混凝土結構澆筑而成，所以，在進行基礎工程施工時，首先進行的工作是對該地區附近的巖石環境進行勘探，根據巖石的分布情況合理調整施工方案。

同時，要對施工材料的質量進行檢查，確保材料的質量符合相關標準，然后，在施工過程中，要適當應用相關工藝技術，合理運用施工方法，規范施工技巧，并且要在后期施工過程中做好養護工作，為以后工作的開展提供更好的條件。
其次，要選擇剛度和強度都符合標準的桿塔，適當運用桿塔施工技巧，從而，提高桿塔施工的質量。在受力的情況下，只有桿塔的剛度和強度符合標準，才可以確保其形變程度在規定的范圍以內。

在施工之前，可以對桿塔進行試驗，對齊施加一定的壓力，然后，觀測其形變程度，做好相關記錄，最后，分析記錄的數據，看是否符合相關標準。只有在實驗結果達標的情況下，桿塔才可以投入使用。
最后，在架線的過程中，要根據高壓輸配電線路區域的地形情況合理地設計架線線路，從而，實現線路輻射區域的最大化。架線施工時，首先要選擇質量合格的電線，這樣才能確保電線能夠承受住外界環境的考驗。除此之外，要根據我國居民分布的情況，對高壓配電線路進行合理的路線設計，這樣可以在最大程度上擴大電力輻射的區域。

參數
儀器供電電源 三相，AC380V±10%，15A，50Hz (有效值)
儀器內部異頻電源特性 最大輸出電壓 三相，0～200V(有效值＜±1%)
最大輸出電流 5A
輸出頻率 47.5Hz，52.5Hz (＜±0.1HZ)
有功功率 功率因數在0.1～1.0時，±0.5%讀數±1個字
有功功率 47.5Hz，52.5Hz (＜±0.1HZ)
最大輸出功率 三相3×3kW(9kW)
具備測量兩相線路的功能(包括直流輸電線路和電氣化鐵路牽引線路)
測量范圍 電容 0.1～30μF
阻抗 0.1～400Ω
阻抗角 0°～360°
線路長度從0.3km到400km均應能夠穩定準確測試
測量分辨率 電容 0.01μF
阻抗 0.01Ω
阻抗角 0.01°
測量準確度 電容 ≥1μF時，±1%讀數±0.01μF
＜1μF時，±3%讀數±0.01μF
阻抗 ≥1Ω時，±1%讀數±0.01Ω
＜1Ω時，±3%讀數±0.01Ω
阻抗角 測試條件：電流＞0.1A
±0.3°(電壓＞1.0V)，±0.5°(電壓:0.2V～1.0V)
影響高壓輸配電線路運行安全的因素
人為破壞因素
人為破壞是造成高壓輸配電線路損壞的原因之一，其發生的原因主要是未認識到高壓輸配電線路的重要性。人為破壞大多是間接破壞，包括在高壓輸配電線路附近植樹造林、工程施工等，前者會增加高壓輸配電線路火災發生概率，后者則會造成地基破壞，桿塔倒塌引起線路斷裂；

此外，也有小部分人為獲取私利，盜取地下電纜。
自然環境因素
自然環境因素是影響高壓輸配電線路運行安全的重要因素，尤其在一些惡劣天氣下，高壓輸配電線路容易被損壞

常見的問題有：當遇到冰雪天氣時，導線、桿塔上凝結冰霜，增加了導線、桿塔上的垂直荷載，容易造成導線的短路、斷裂，嚴重者會發生桿塔倒塌；當遇到雷電天氣時，空曠地洼地區的高壓輸配電線路易發生雷電現象，引發斷電問題。

電力系統由發電廠（發電機、升壓變）、220-500kV高壓輸電線路、區域變電站（降壓變壓器）、35-110kV高壓配電線路（用戶、降壓變壓器）和6-10kV配電線路以及220V380V低壓配電線路組成。

其中高壓輸電線路、低壓配電線路是連接發電、供電、用電之間的橋梁，極其重要！

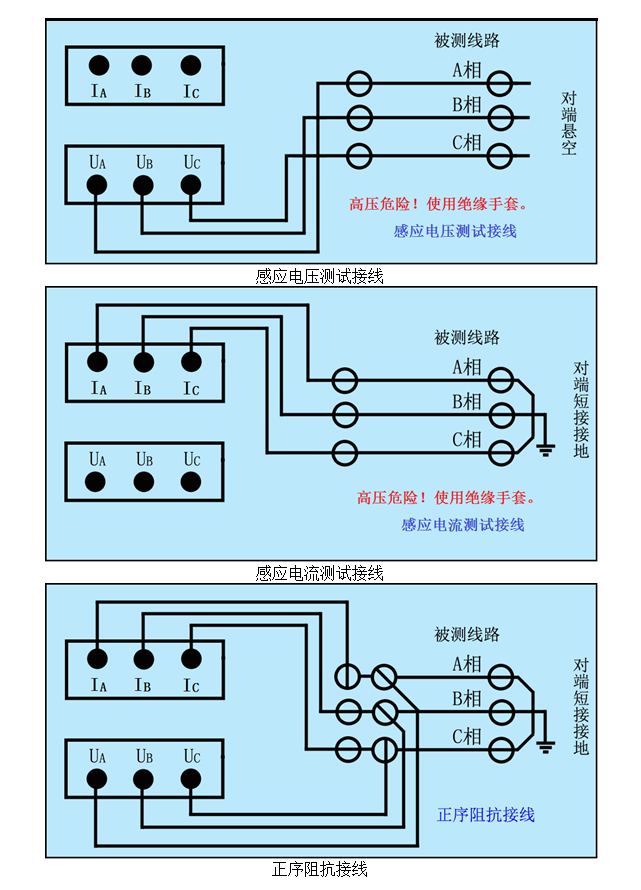

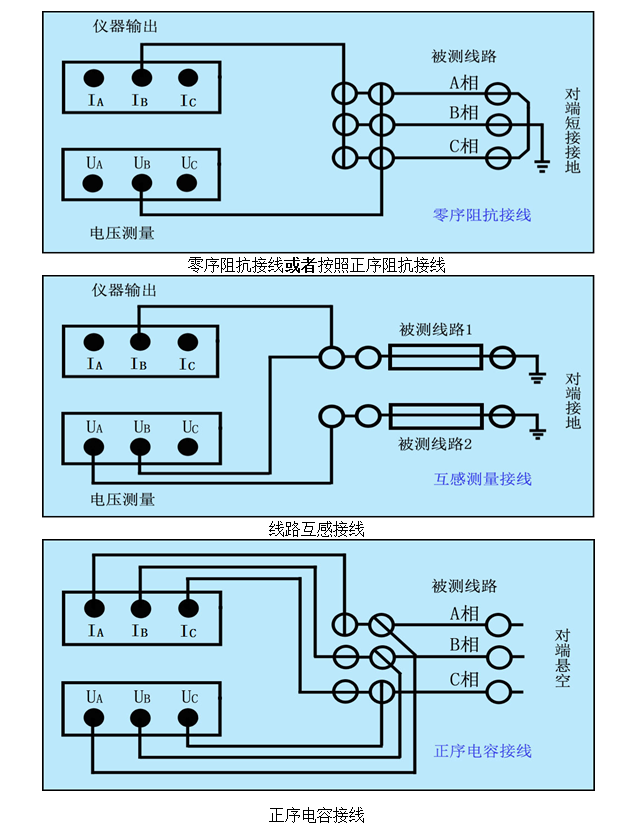

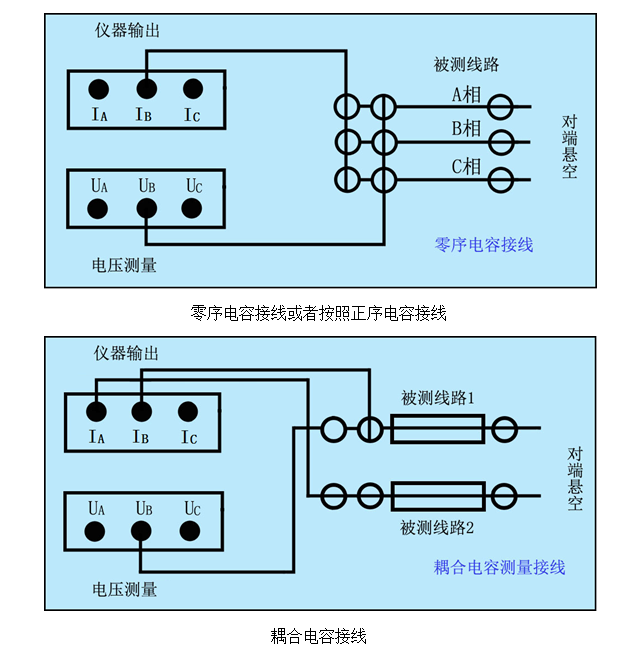

輸電線路工頻參數包含線路的正序電容、零序電容、正序阻抗、零序阻抗、線路間的互感電抗和耦合電容測量；

的局部放電；②絕緣介質表面的局部放電；③高壓電極尖端的電暈放電。

1）內部放電

內部局部放電包括在固體絕緣材料或液體絕緣介質內部或介質與電極之間的氣隙放電。

這種放電的特性影響因素較多，如電場的分布、介質的特性、氣隙的形狀、大小、位置

以及氣隙中氣體的性質等。從放電過程而論，可分為流注型放電和電子碰撞電離放電：

a.當氣隙內表面電阻高時，由于放電而產生的電荷在氣隙中分布不均，使整個氣隙中的

電場畸變而產生流注型放電；b.當氣隙表面電阻較小時，放電產生的電荷分散到整個氣

隙上下表面，此時電場分布比較均勻，這時氣隙中的放電屬于碰撞電離(湯姆遜放電)。

一般情況下，在外加工頻電壓下局部放電脈沖波形總是出現在一定相位上。理論上，介

質內放電的脈沖波形在正、負半周對稱，但介質內表面的絕緣電阻不是無窮大，且放電

產生的空間電荷能產生沿氣隙或氣泡壁表面泄露，實驗測量得到的脈沖波形在正負半周

并不完全對稱。同時，放電波形由電極結構與絕緣性質唯一確定，電極結構越對稱，脈

沖波形在正、負半周就越對稱。

2）表面放電

沿介質表面的電場強度達到其擊穿場強時產生的局部放電稱為表面局部放電。在變壓器

的高電位點，由于電場集中，沿面閃絡電壓又比單一介質做絕緣材料時的擊穿電壓要低

，因此表面放電較為常見。表面放電的過程及機理與內部放電相似，不同的是前者的放

電空間一端是絕緣介質，另一端是電極。放電的脈沖波形與電極結構是否對稱密切相關

。不對稱時，當放電端和不放電端分別為高壓極和地極時，正半周放電大而疏，負半周

放電小而密，反之亦然。對稱時，即兩個電極邊緣場強是一樣的，產生放電的概率也基

本相同，那么放電的圖形也是對稱的，即正負兩半波的放電基本相同。

3）電暈放電

在絕緣介質中，高電壓導體周圍所產生的局部放電稱為電暈放電。當絕緣介質是氣體時

，因為氣體分子自由運動，放電產生的空間電荷不會固定在某一點上;當絕緣介質是液

體時，在變壓器中，通常是稱之為油中電暈，放電極不穩定，難以通過肉眼被觀察到。

在針一板電極結構中，由于針尖附近場強最高而最容易發生放電，且正電荷撞擊陰極時

會發生二次放電，同時負極容易發射電子，因此，放電最先出現在負極。當加低電壓時

，電暈放電波形位于工頻周期的270°相位附近；當電壓升高時，負半周的放電脈沖會

向兩邊擴展，正半周才會出現少量的放電脈沖。電暈放電還會出現明顯的極性效應，負

尖一正板放電的起始放電電壓低于正尖一負板放電的起始放電電壓。就其故障現象來看

，充油電力變壓器內部的故障模式主要是電性故障和熱性故障，而變壓器機械性故障和

內部進水受潮故障最終都會以熱或電故障的形式表現出來。
