中試控股技術研究院魯工為您講解：330KV線路參數分析儀

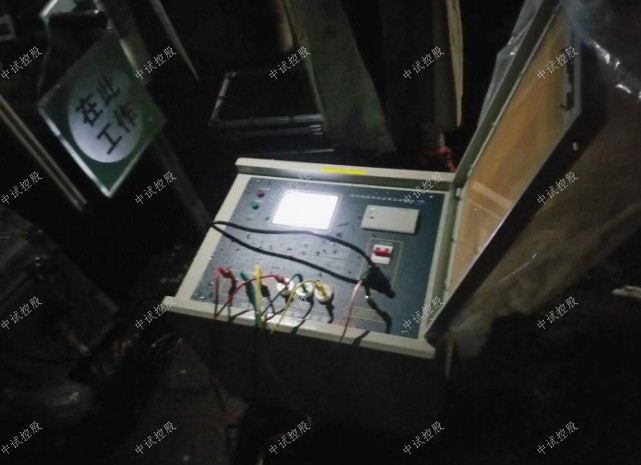

ZSXL-Z 輸電線路異頻參數測試儀(高配分體）

超強的抗感應電壓能力
一體化結構，體積小、重量輕
參考標準： DL/T 741-2010

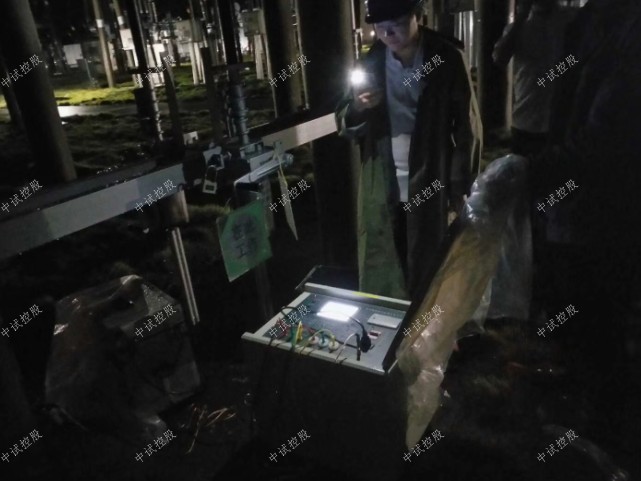

輸電線路異頻參數測試儀：隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的安全性

針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、高速數字處理芯片及獨有的國家專利技術抗感應電壓電路；有效地消除強干擾的影響，保證儀器設備的安全，能極其方便、快速、準確地測量輸電線路的工頻參數。

主要技術參數
1使用條件 -20℃～50℃ RH＜80%
2抗干擾原理 變頻法
3電    源 AC 220V±10% 發電機≧3KW
4電源輸出 最大輸出電壓 AC250V
電壓精度 0.5%
電流精度 0.5%
最大輸出電流 8A
輸出頻率 45Hz、55Hz
5測量范圍 電容 0.01～30μF
阻抗 0.01～400Ω
阻抗角 -180°～+180°
6測量分辨率 電容 0.0001μF
阻抗 0.0001Ω
阻抗角 0.0001°
7測量準確度 電容：     ≥1μF時，±1%讀數±0.01μF；
           ＜1μF時，±2%讀數±0.01μF；
電阻：     ≥1Ω時，±1%讀數±0.01Ω；
           ＜1Ω時，±2%讀數±0.01Ω；
阻抗角：   ±0.2°(電壓＞1.0V）；
±0.3°(電壓:0.2V～1.0V)；
8抗干擾電流 30A
9抗感應電壓 10KV
10外型尺寸 550（L）×430（W）×530（H）
11存儲器大小 200 組  支持U盤數據存儲

特點：
一體化結構，體積小、重量輕
儀器內部高度集成化，把傳統測量方法中將近一卡車的設備器材全部集成在一體化主機箱內；是目前國內同等產品當中體積最小、重量最輕的；為試驗提供了一種最簡單便捷的試驗手段。
接入電源簡單方便
儀器所有測量過程僅僅只需接入市電220V電壓即可，解決現有測量方法中現場380V電壓接入不方便的麻煩。
超強的抗感應電壓能力
儀器內部采用獨特的專利技術，抗感應電壓電路，保證儀器能夠承受更高的感應電壓（抗感應電流能達到30A），能夠在1萬伏的高感應電壓下正常工作。
變頻技術、精準測量
抗干擾能力強，由儀器內部自帶變頻電源模塊提供儀器測量輸出電源，頻率可變為45Hz和55Hz，并采用數字濾波技術，有效地避開了現場各種工頻干擾信號，使儀器實現高精度、準確可靠的測量。
高速處理器
精準快速，儀器內部采用專業的快速數字信號處理器作為處理核心，在保證測量數據精準的前提下，大大的提升了一起本身的運算處理能力。
操作簡單
外部接線簡單，正序阻抗、零序阻抗、正序電容、零序電容在測試端僅需一次接入被測線路的引下線就可以完成全部的測量；解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；避免因改接線時感應電壓對實驗人員的傷害。
海量數據存儲
儀器內部配備有日歷芯片和大容量存儲器，能將檢測結果按時間順序保存，隨時可以查看歷史記錄，并可以打印輸出。
科學先進的數據管理
儀器數據可以通過U盤導出，可在任意一臺PC機上查看和管理數據并可做成工作報告。
全觸摸超大液晶顯示
操作簡單，儀器配備了高端的全觸摸液晶顯示屏，超大顯示界面所有操作步驟中文菜單顯示，每一步都非常清楚，操作人員不需要額外的專業培訓就能使用。輕輕觸摸一下就能完成整個過程的測量，是目前非常理想的智能型測量設備。
操作安全保護
儀器內部專門設計檢測接地的功能，來判斷儀器在現場是否接地良好，如果接地虛接，或者沒有接上，儀器會自動判斷，禁止使用人員操作，確保人身安全，和保護儀器的使用。

電力系統由發電廠（發電機、升壓變）、220-500kV高壓輸電線路、區域變電站（降壓變壓器）、35-110kV高壓配電線路（用戶、降壓變壓器）和6-10kV配電線路以及220V380V低壓配電線路組成。

其中高壓輸電線路、低壓配電線路是連接發電、供電、用電之間的橋梁，極其重要！

輸電線路工頻參數包含線路的正序電容、零序電容、正序阻抗、零序阻抗、線路間的互感電抗和耦合電容測量；

保護的配置及原理為了避免換流站特有的諧波對保護的影響，保護裝置應從硬件和軟件上采取措施，使保護只針對工頻分量。

主保護包括穩態比率差動、差動速斷、工頻變化量比率差動、零序比率差動、過激磁保護。后備保護包括過流、零序過流、過電壓、零序過壓、飽和保護。

穩態比率差動保護由于變比和聯接組的不同，電力變壓器在運行時，接地導通測試儀是我公司研制的一種自動化程度很高的便攜式測試儀,專門用于測量攜帶型短路接地線以及個人保護接地線的直流電阻。各側電流大小及相位也不同。在構成繼電器前必須消除這些影響。換流變壓器的TA一般裝在各側繞組上，因此原、副邊繞組電流相位相同，因此只需要對變比的影響進行補償。以下的敘述的前提均為已消除了變壓器各側幅值和相位的差異。

穩態比例差動保護用來區分感受到的差流是由于內部故障還是不平衡輸出（特別是外部故障時）引起。裝置采用初始帶制動的變斜率比率制動特性，穩態比率差動元件由低值比率差動（靈敏）和高值比率差動（不靈敏）兩個元件構成。為了保證區內故障的快速切除，只有低值比率差動元件（靈敏）設有TA飽和判據，高值比率差動元件（不靈敏）不設TA飽和判據。

對于換流變壓器分接頭調整造成的差動電流不平衡，可用三種方法來解決：一是通過整定值躲開；二是利用浮動門檻自適應調整；三是利用分接頭位置來調整。方法一、二簡單實用，三實現起來復雜。

工頻變化量比率差動保護裝置中依次按相判別，當滿足一定條件時，工頻變化量比率差動動作。工頻變化量比率差動保護經過涌流判別元件、過激磁閉鎖元件閉鎖后出口。

由于工頻變化量比率差動的制動系數可取較高的數值，其本身的特性抗區外故障時TA的暫態和穩態飽和能力較強。工頻變化量比率差動元件提高了裝置在變壓器正常運行時內部發生輕微匝間故障的靈敏度。且工頻變化量比率差動保護不會受換流變壓器分接頭調整造成的差動電流不平衡的影響。
