中試控股技術研究院魯工為您講解：交流輸電線路參數綜合測試儀（工廠）

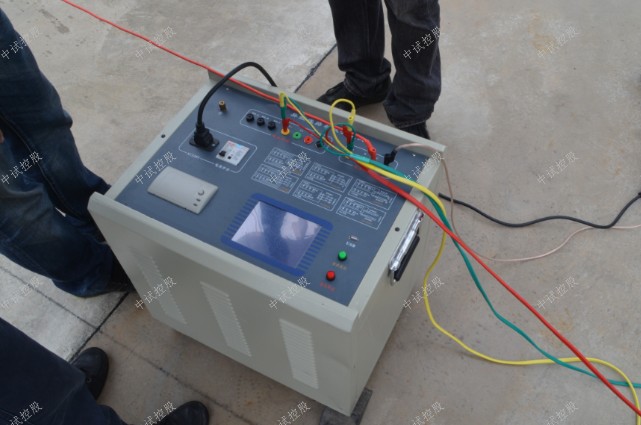

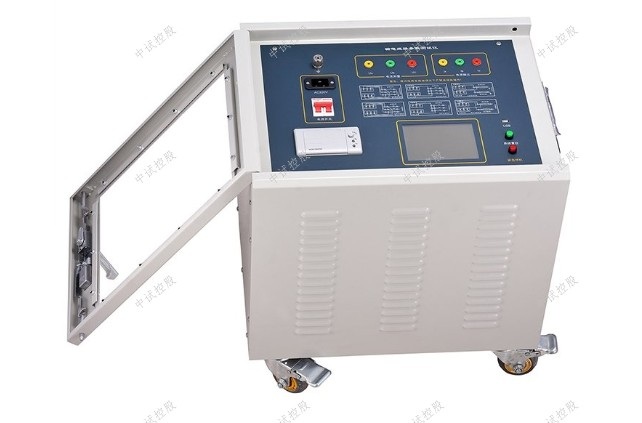

ZSXL-Z 輸電線路異頻參數測試儀(高配分體）

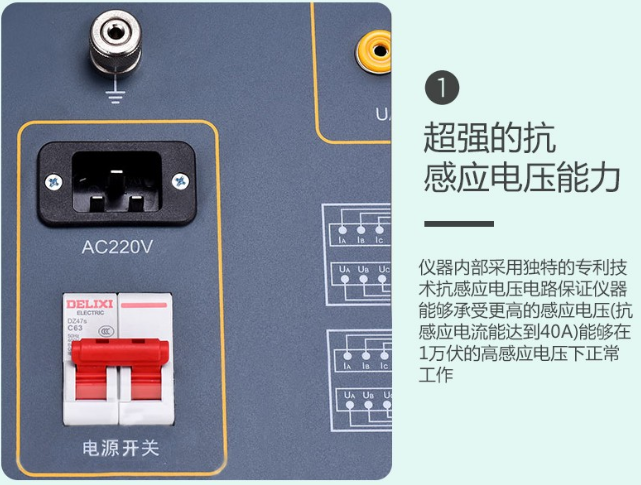

超強的抗感應電壓能力
一體化結構，體積小、重量輕
參考標準： DL/T 741-2010

輸電線路異頻參數測試儀：隨著電網的發展和線路走廊用地的緊張，同桿多回架設的情況越來越普遍，輸電線路之間的耦合越來越緊密，在輸電線路工頻參數測試時干擾越來越強，嚴重影響測試的準確性和測試儀器設備的安全性

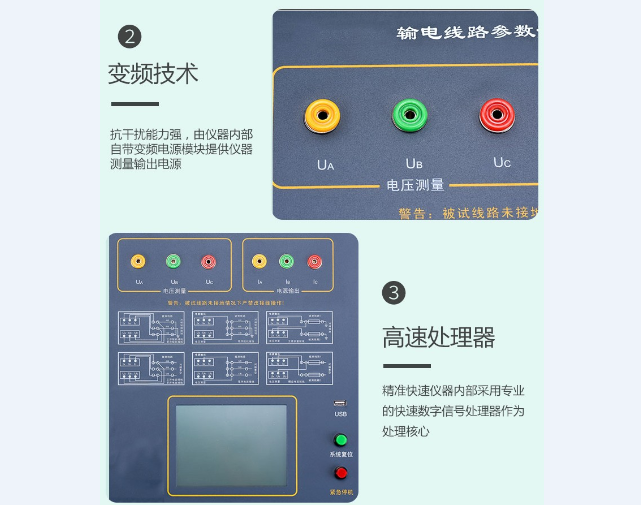

針對這一問題，我們開發了新一代輸電線路異頻參數測試系統，集成變頻測試電源、精密測量模塊、高速數字處理芯片及獨有的國家專利技術抗感應電壓電路；有效地消除強干擾的影響，保證儀器設備的安全，能極其方便、快速、準確地測量輸電線路的工頻參數。

主要技術參數
1使用條件 -20℃～50℃ RH＜80%
2抗干擾原理 變頻法
3電    源 AC 220V±10% 發電機≧3KW
4電源輸出 最大輸出電壓 AC250V
電壓精度 0.5%
電流精度 0.5%
最大輸出電流 8A
輸出頻率 45Hz、55Hz
5測量范圍 電容 0.01～30μF
阻抗 0.01～400Ω
阻抗角 -180°～+180°
6測量分辨率 電容 0.0001μF
阻抗 0.0001Ω
阻抗角 0.0001°
7測量準確度 電容：     ≥1μF時，±1%讀數±0.01μF；
           ＜1μF時，±2%讀數±0.01μF；
電阻：     ≥1Ω時，±1%讀數±0.01Ω；
           ＜1Ω時，±2%讀數±0.01Ω；
阻抗角：   ±0.2°(電壓＞1.0V）；
±0.3°(電壓:0.2V～1.0V)；
8抗干擾電流 30A
9抗感應電壓 10KV
10外型尺寸 550（L）×430（W）×530（H）
11存儲器大小 200 組  支持U盤數據存儲
12重    量 60 Kg

輸電線路絕緣電阻測試裝置測試接線注意事項
1.確認被測試品安全接地，試品不帶電。
2.確認MOEN-7705 輸電線路絕緣電阻測試裝置E端(接地端)已接地。
3.G端(保護環)的使用（本機為低電壓側屏蔽）
測量高絕緣電阻時，應在試品兩測量端之間的表面上套一導體保護環，并將該導體保護環用一測試線連接到MOEN-7705 輸電線路絕緣電阻測試裝置的G端，以消除試品表面泄漏電流引起的測量誤差，保障測試準確。

尤其在對儀表檢定時G端應接在電阻箱的的G端，以保證正常檢定。
220kV變電站輸電線路工頻參數儀特點：
1能夠準確測量各種高壓輸電線線路(架空、電纜、架空電纜混合、同桿多回架設的工頻參數（正序電容、零序電容、正序阻抗、零序阻抗、互感和耦合電容、相間電容等）。
2.滿足《110千伏及以上送變電基本建設工程啟動驗收規程》、DL/T559-94《220-500kV電網繼電保護裝置運行整定規程》、《GB50150-2006》的規定要求。
3.220kV變電站輸電線路工頻參數儀采用一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。
輸電線路為什么要核相及核相方法
輸變電工程擴建、新安裝或大修后投運對變動過內外接線的變壓器，新架設或接線更動、走向發生變化的高壓電源線路接入變電站、主設備大修后，竣工投運現場都要進行核相實驗，即所謂的定相。

核相通俗講是通過測量兩條輸電線路的相序和相位，然后將兩條線路相序及相位一致的并入在一起。

如電網合并、變電站的主接線形式、變壓器的接線組別、電壓互感器二次接線方式等都需要核相后方可接線。

電力系統由發電廠（發電機、升壓變）、220-500kV高壓輸電線路、區域變電站（降壓變壓器）、35-110kV高壓配電線路（用戶、降壓變壓器）和6-10kV配電線路以及220V380V低壓配電線路組成。

其中高壓輸電線路、低壓配電線路是連接發電、供電、用電之間的橋梁，極其重要！

輸電線路工頻參數包含線路的正序電容、零序電容、正序阻抗、零序阻抗、線路間的互感電抗和耦合電容測量；

構成縱差保護時，如不采取適當的措施，流入差動繼電器的不平衡電流將很大，按躲開變壓器外部故障時出現的最大不平衡電流整定的縱差保護定值也將很大，保護的靈敏度會很低。若再考慮勵磁涌流的影響，保護將無法工作。因此，如何克服不平衡電流，并消除它對保護的影響，提高保護的靈敏度，就成為縱差保護的中心問題。

（1）由電流互感器變比產生的不平衡電流的克服方法

對于由電流互感器計算變比與實際變比不同而產生的不平衡電流可采用2種方法來克服：一是采用自耦變流器進行補償。通常在變壓器一側電流互感器（對三繞組變壓器應在兩側）裝設自耦變流器，將LH輸出端接到變流器的輸入端，當改變自耦變流器的變比時，可以使變流器的輸出電流等于未裝設變流器的LH的二次電流，從而使流入差動繼電器的電流為零或接近為零。二是利用中間變流器的平衡線圈進行磁補償。通常在中間變流器的鐵心上繞有主線圈即差動線圈，接入差動電流，另外還繞一個平衡線圈和一個二次線圈，接入二次電流較小的一側。適當選擇平衡線圈的匝數，使平衡線圈產生的磁勢能完全抵消差動線圈產生的磁勢，則在二次線圈里就不會感應電勢，因而差動繼電器中也沒有電流流過。采用這種方法時，按公式計算出的平衡線圈的匝數一般不是整數，但實際上平衡線圈只能按整數進行選擇，因此還會有一殘余的不平衡電流存在，這在進行縱差保護定值整定計算時應該予以考慮。

（2）由變壓器兩側電流相位不同而產生的不平衡電流的克服方法1中試控股詳細介紹變壓器瓦斯保護的范圍

瓦斯保護的范圍是變壓器內部多相短路；匝間短路，匝間與鐵心或外皮短路；鐵心故障（發熱燒損）；油面下降或漏油；分接開關接觸不良或導線焊接不良。

?

瓦斯保護的優點是不僅能反映變壓器油箱內部的各種故障，而且還能反映差動保護所不能反映的不嚴重的匝間短路和鐵心故障。此外，當變壓器內部進入空氣時也有所反映。因此，是靈敏度高、結構簡單、動作迅速的一種保護。

其缺點是不能反映變壓器外部故障（套管和引出線），因此瓦斯保護不能作為變壓器各種故障的唯一保護。瓦斯保護抵抗外界干擾的性能較差，例如劇烈的震動就容易誤動作。如果在安裝瓦斯繼電器時未能很好地解決防油問題或瓦斯繼電器不能很好地防水，就有可能漏油腐蝕電纜絕緣或繼電器進水而造成誤動作。

2 瓦斯繼電器的動作原理

當變壓器出現內部故障時，產生的氣體將聚集在瓦斯繼電器的上部，使油面降低。當油面降低到一定程度后，上浮筒便下沉，使水銀接點接通，發出信號。如果是嚴重故障，油流會沖擊擋板，使之偏轉，并帶動擋板后的連動桿向上轉動，挑動與水銀接點卡環相連的連動環，使水銀接點分別向與油流垂直的兩側轉動，兩水銀接點同時接通，使開關跳閘或發出信號。

常用的瓦斯繼電器有兩種：一是浮子式；二是擋板式。擋板式瓦斯繼電器是將浮子式的下浮子改為擋板結構。兩者的區別是，擋板式的擋板結構不隨油面下降而動作，而是在油的流速達到0.6～1.0m/s時才動作，所以擋板式瓦斯繼電器遇到油面下降或嚴重缺油時，不會造成重瓦斯誤動跳閘。

3 中試控股詳細介紹瓦斯繼電器收集氣體判別故障

瓦斯繼電器動作后，如果不能明確判別是不是變壓器內部故障所致，就應立即收集瓦斯繼電器內聚積的氣體，通過鑒別氣體的性質，做進一步判別。

一般將專用玻璃瓶倒置，使瓶口靠近瓦斯繼電器的放氣閥來收集氣體。如果收集到的氣體無色無味，且不能點燃，說明瓦斯繼電器動作是油內排出空氣所致。如果收集到的氣體為黃色，且不易點燃，說明變壓器的木質部分出現了故障；如果所收集的氣體為淡黃色并帶強烈臭味，又可燃燒，則表明是紙質部分故障；如果氣體為灰色或黑色易燃氣體，則為絕緣油故障。

判別氣體是否可燃時，對室外變壓器可直接打開瓦斯繼電器的放氣閥，點燃從放氣閥排出的氣體，若為可燃氣體，沿氣流方向將看到明亮的火焰。試驗時應注意，為了確保安全，在油開始外溢前必須及時關閉放氣閥。

從室內變壓器收集的氣體，應置于安全地點進行點燃試驗。判別氣體有顏色時動作必須迅速，否則顏色很快就會消失，從而得不到正確結果。

4 輕、重瓦斯保護動作的原因

⑴ 輕瓦斯保護動作的原因。變壓器的輕瓦斯保護動作，一般作用于信號，以表示變壓器運行異常，其原因主要是在變壓器的加油、濾油、換油或換硅膠過程中有空氣進入油箱。由于溫度下降或漏油，油面降低。油箱的輕微故障，產生少量氣體。輕瓦斯回路發生接地、絕緣損壞等故障處理的原則是停止音響信號。檢查變壓器的溫度、音響、油面及電壓、電流指示情況。通過第一項檢查，如未發現異常，應收集繼電器頂部氣體進行故障判別。如果收集的氣體為空氣，值班人員將繼電器內的氣體排出，變壓器可繼續運行；如果為可燃氣體，且動作頻繁，則應先匯報領導，按命令處理。如果無氣體，變壓器也無異常，則可能是二次回路存在故障，值班人員應將重瓦斯由掉閘改投信號，并將情況報告有關負責人，待命處理。

⑵ 重瓦斯保護動作的原因。變壓器的重瓦斯保護動作掉閘的原因是變壓器內部發生嚴重故障，回路有故障，近區穿越性短路故障。

處理的原則是對變壓器上層油溫、外部特征、防爆噴油和各側開關掉閘情況、停電范圍等進行檢查，如有備用變壓器，應立即投入，并報告有關領導。收集氣體判別故障：如果是內部故障，則不得試送電，應按規定拉開各側開關，并采取安全措施，等待搶修。如果氣體不可燃，而且表計無擺動，則可考慮試送電。如果瓦斯繼電器內無氣體，外部也無異常，則可能是瓦斯繼電器二次回路存在故障，但在未證實變壓器良好以前，不得試送電。

但有時瓦斯繼電器會發生誤動作，因此應采取一定的反事故措施：

將瓦斯繼電器的下浮筒式改為擋板式，觸點改為立式。這樣可以提高重瓦斯動作的可靠性。

瓦斯繼電器引出線應采用耐油絕緣線。

瓦斯繼電器的引出線和通往室內的二次電纜應經過接線箱。在箱內端子排的兩側，引線應接在下面，電纜應接在上面，以防電纜絕緣被油侵蝕；引線排列應使重瓦斯跳閘端子與正極隔開。

處理假油位時，注意防止瓦斯繼電器誤動。

瓦斯繼電器的端蓋部分及電纜接線端子箱應有防雨措施。

對新投入的瓦斯繼電器的浮筒應作密封試驗，在其運行中應進行定期試驗。

如果使用塑料電纜，應注意檢查是否有被老鼠、白螞蟻咬壞等情況。
