高壓開關試驗項目——高壓開關彈操機構試驗
時間：2023-04-14
試驗說明
一、直流電阻測量
用電橋測量合閘接觸器線圈、合閘電磁鐵線圈和分閘電磁鐵線圈的直流電阻。通過測量可發現上述線圈是否有斷線、短路或焊接不良等缺陷。
測量結果應符合制造廠的試驗值，與以前數據比較也不應有明顯的變化，否則可能存在缺陷應于以消除。也可采用ZRC—10A型直流電阻速測儀測量。
二、測量絕緣電阻
用200V或1000V搖表測量操作機構所有線圈的絕緣電阻，其值不小于10MΩ，運行中應不小于2MΩ。
三、最低動作電壓測量
電動操作的斷路器，其分、合閘速度與操作電源的直流電壓高低有關。電壓過低，可能造成斷路器不能功作；電壓過高，沖擊力過大，降低斷路器使用壽命。
操作機構動作電壓是指斷路器動作時合閘接觸器線圈或跳閘電磁鐵線圈端E測得的電壓值，保證了這個電壓才能保證足夠的速度，從而滿足斷路器動作要求。
測量最低動作電壓，可以檢查操作機構動作是否靈活，當電壓降到一定程度時，是否能可靠的動作。
試驗要求
查操作機構的動作情況

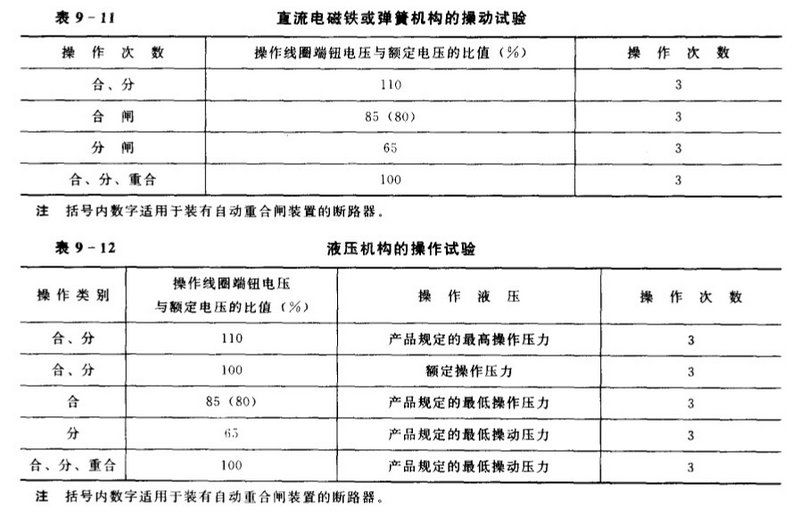

主要目的是斷路器在不同電壓(液壓)條件下，對斷路器進行就地或遠方操作，不允許 在不帶斷路器本體情況下進行操作試驗。每次操作斷路器應正確、可靠動作，檢查操作回路 是否完好，分、合閘是否正常，機械部分有否卡澀的現象。檢查按表9一11、表9—12進行。
注意事項

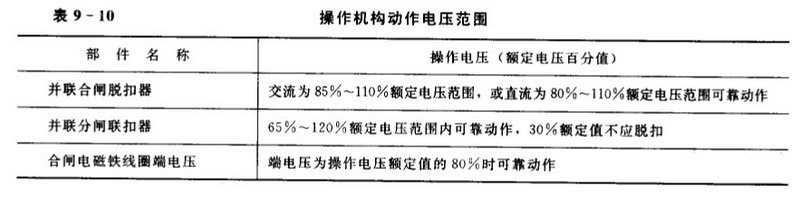

測量分閘時．必須先用手拉住分閘鐵心，迅速調節滑線電阻到某一電壓值，然后拉開刀閘，再作分閘沖擊試驗，直到找到分閘最低動作電壓值，即為分閘的最低動作電壓。測量合閘接觸器線圈最低動作電壓時，直到找到分閘的最低動作電壓值，即為分閘的最低動作電壓。測量合閘接觸器線圈最低動作電壓時，試驗電壓從零逐漸升起，到接觸器起動觸頭閉合止，讀取這個電壓值，即為合閘最低動作電壓。測得的最低動作電壓應符合表9一10的要求。
