高壓開關試驗項目——高壓開關漏泄電流試驗
時間：2023-04-14
試驗說明
多油斷路器不作此項試驗，因多油斷路器的主絕緣與地之間并聯支路很多，整體試驗時，個別部件受潮引起泄漏電流增加所占的百分比很小。此外，由于套管結構的特征，當套管的紙質或膠木絕緣層受潮時，泄漏電流反應也不靈敏。對多油斷路整體泄漏試驗遠不如tgδ試驗那樣靈敏。但在解體試驗時，對環氧玻璃布板之類有機絕緣的受潮有可能通過泄漏試驗來檢測。少油與壓縮空氣斷路器的泄漏試驗對下列情況能比較靈敏地反應。
(1)外表的嚴重污穢：套管的開裂．
(2)壓縮空氣斷路器，因壓縮空氣相對濕度增高時，帶進潮氣，干瓷套內壁與導氣管管壁造成結露。
(3)少油斷路器提升桿、滅弧室以及絕緣油受潮劣化等缺陷。
試驗要求

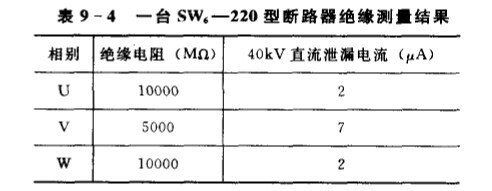

對于高壓少油斷路器，可以在三角箱加壓、斷口外側接地來測量整個單元的泄漏電流。如有異常-再進一步分解是斷口還是支持瓷套進水受潮。在絕大多數情況下，斷路器進水受潮后，泄漏電流有明顯變化，甚至遠遠超過標準(直流試驗電壓40kV下，1min的泄漏電流不大于10μA)。但在個別情況下，由于結冰或水分在局部沉積，泄漏電流反應不大靈敏。這要認真仔細研究與必要的檢查。例如某變電站一臺SW6—220型斷路器1996年6月22日的絕緣測試結果見表9一4。由于未引起有關部門重視，未及時查找早期的絕緣缺陷或縮短試驗周期，耽誤了時間，于1997年4月5日，該斷路器V相發生對地擊穿爆炸事故。由此可知，泄漏電流測試結果雖符合標準規定，但相間差別很大或與歷年相比有異常增長時，應進行分析，查明不正常原因，不可輕易放過。
注意事項
在試驗時注意試驗方法正確，高壓引線盡可能短而粗，絕緣良好，絕緣件表面應擦干凈后測量，以消除表面泄漏的影響。
Q／CSG10007—2004規定：每一元件的試驗電壓額定電壓為40.5kV的試驗電壓為20kV；額定電壓為72.5～252kV的，試驗電壓為40kV。大修后泄漏電流：252kV的不宜大于5μA；1 26kV及以下的，不應大于10μA；預防性試驗時，一般不太于10μA。252kV少油斷路器提升桿(包括支持瓷套)的泄漏電流大于5μA時，應引起注意。
