高壓開關試驗項目——高壓開關機械特性試驗
時間：2023-04-14
試驗說明
斷路器的三相觸頭應盡量做到同時跳開和同時閉合。如果分合嚴重不同期將造成線路或用電設備的非全相接入或切除，可能導致危害設備絕緣的過電壓，對觸頭也會帶來很大損傷。因此，在交接或大修時必須對斷路器的三相同期性進行測量。

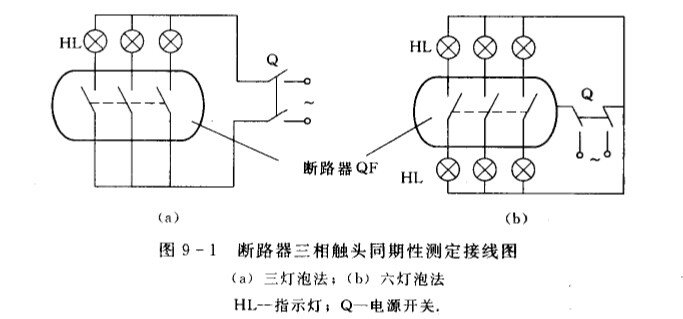

如圖9—1所示，試驗時采用手動慢合慢分，待觸頭剛合的瞬間在對應相的提升桿上劃上一個記號，最后測量各記號的距離。最先亮的(或最先熄的)和最后亮(或最后熄的)燈泡之間的距離為最大合閘(或分閘)誤差。如果誤差過大，應進行調整，直至燈泡同時亮(或同時熄)為止。試驗時使用的電源電壓最好36V交流電較安全。如果使用220v交流電源，應注意安全，防止觸電。
試驗要求
測量斷路器的分、合閘時間應在產品額定操作電壓、液壓下進行。實測數值應符合產品技術條件的規定。
測量斷路器分、合閘速度，應符合下列規定：
1 測量應在產品額定操作電壓、液壓下進行，實測數值應符合產品技術條件的規定；產品無要求時，可不進行；
2 電壓等級在15kV及以下電壓等級的斷路器，除發電機出線斷路器和與發電機主母線相連的斷路器、主變壓器出線斷路器應進行速度測量外，其余的可不進行。
注意事項
(1)測量時油箱中的要注滿，在油箱中無油或油箱落下后測量時，取測得的速度比 有油時大15％一20％。
(2)直流操作電壓為額定值，否則對測量結果有影響。
(3)在測量以前，對觸頭的行程要用手動緩慢的分、合閘方法進行實際測量，包括觸頭的接觸行程、觸頭在滅弧室內行程與絕緣油中的行程與緩沖器的行程等。
(4)在對測量結果進行分析時，要考慮各種條件對測量結果的影響。如有油還是無油，操作電壓的高低及測量時的溫度(最好在溫度為10～35℃時測量)等。
注意事項
(1)三相刀閘的質量要好，要求操作靈活，接觸良好。
(2)操作刀閘的速度要快，要求保證三相同時接通與斷開，否則產生較大誤差。
(3)斷路器的分、合閘線圈及接觸器線圈只允許短時帶電，試驗完畢后，立即斷開電源，防止將線圈燒壞。
分、合閘速度的重要性
斷路器工作情況的好壞與其分、合閘速度有密切關系。如果分閘速度低，電弧熄滅的時間就增長，斷路器的觸頭就會燒傷，油的汽化增多，引起噴油或爆炸事故。
如果觸頭開始閉合瞬間的速度低，將會引起觸頭振動，甚至會出現停滯現象，使觸頭燒黏起來。
在運行中由于機構調整不當，臟污、卡澀、潤滑油缺少及質量不好，或者因使用的潤滑油與季節的氣溫條件有關系以及就他種種原因均能使合閘速度降低。
對于電動操作的斷路器，它的分、合閘速度還與操作電源的電壓有關。電壓低了會使操作機構動作變慢，有臺不上閘的危險；如果電壓過高，不僅影響斷路器的性能，還會導致沖擊力過大，降低使用壽命。因此，在作斷路器的速度特性試驗時，應在額定操作電壓(氣壓、液壓)下進行。操作額定電壓是指在線圈端子L測得的電壓。
