試驗說明
絕緣電阻測量是斷路器試驗中的一項基本試驗,簡便易行。如有整體方面絕緣缺陷(如受潮),絕緣電阻一般都有一定程度的反應,用2500兆歐表測量。
對于35kV及以下的少油斷路器,在合閘狀態下的絕緣電阻,反映了絕緣拉桿與絕緣子等部位的對地絕緣;分閘狀態的絕緣電阻還可反映斷口間滅弧室部分是否有受潮缺陷。斷路器整體的絕緣電阻通常不作規定,但應對歷次的測試數值以及各臺斷路器的各相數據相互間比較來進行判斷,以發現絕緣缺陷。
試驗要求

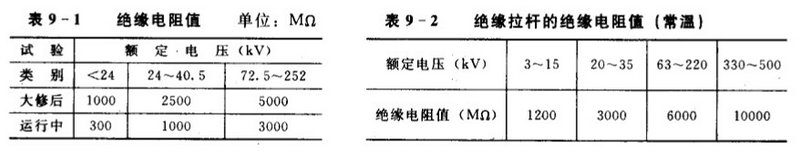

斷口和有機物制成的提升桿的絕緣電阻在常溫下(10~40℃)不低于表9—1數值(Q/CSG10007—2004);交接標準不應低于表9—2標準(GB50150—1991)作為參考,正常情況下斷路器的絕緣電阻可達以下數值。
注意事項
