ZSTAG-9700無線高低壓核相電流測試儀

用于電力線路、變電所的相位校驗和相序校驗，高低壓無線語音核相，電流、漏電流、頻率、相位、相序、驗電測試；多芯電纜漏電巡查等
參考標準：GB 13398-2008
- 有高壓驗電器、高壓相位表、高壓相序表的功能，也可用驗電、相序，變壓器組別判斷等
- 1V～550kV的電壓線路全智能核相，勾式探測器還具有高低壓電流、漏電流測試功能，電流測量范圍為0～20000A
- 由無線接收器、鉤式電流探測器、核相探測器、伸縮絕緣桿等組成

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載

產品簡介

ZSTAG-9700無線高低壓核相電流測試儀又名全智能無線高壓語音核相儀、無線高壓核相電流表等，由無線接收器、鉤式電流探測器、核相探測器、伸縮絕緣桿等組成。用于高低壓無線語音核相，電流、漏電流、頻率、相位、相序、驗電測試；多芯電纜漏電巡查等。

產品別稱

無線高低壓核相電流測試儀、全智能無線高低壓電流核相儀、無線高低壓電流核相儀、智能無線高低壓電流核相儀

產品特征

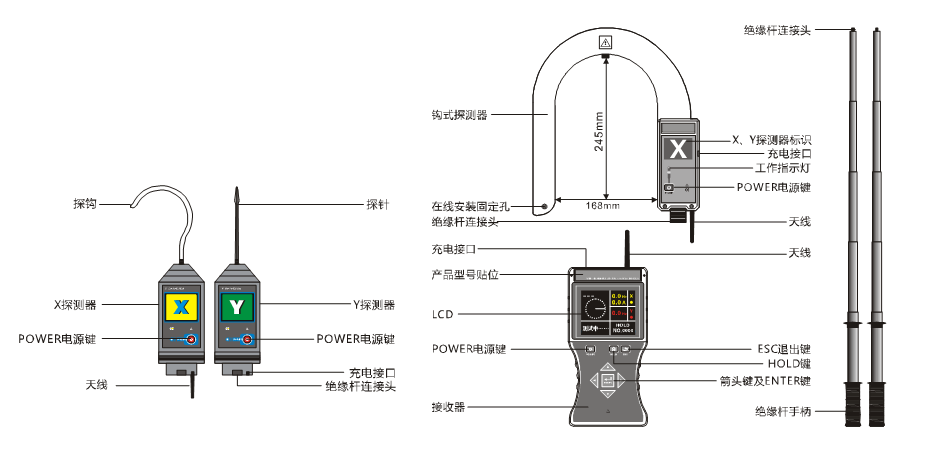

1、ZSTAG-9700無線高低壓核相電流測試儀由無線接收器、鉤式電流探測器、核相探測器、伸縮絕緣桿等組成。鉤式探測器不同于傳統核相儀需要連接金屬探測掛鉤，而是采用了一體化鉤式設計，產品還兼容高壓電流測試功能，內置雙層柔性線圈，可以直接掛在線路上測試電流、核相，省時省力，可鉤Ф168mm的導線，或168mm×245mm的母排；接收器采用3.5寸真彩液晶屏，顯示核相結果、電流、相位、頻率等，有向量圖指示，“X信號正常、Y信號正常、同相、異相”等語音提示，清晰直觀。

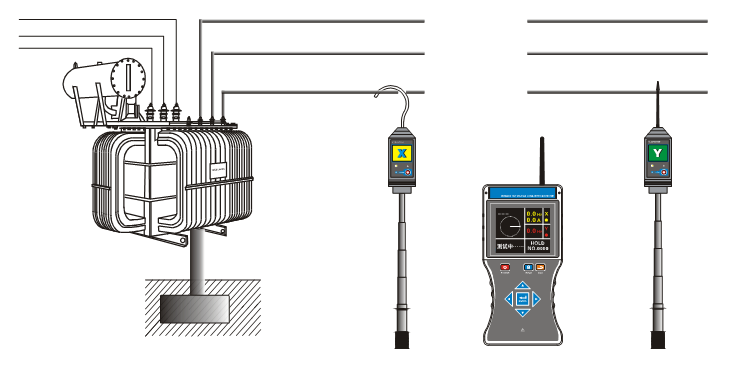

2、空曠地面核相距離可達160m遠，能對1V～550kV的電壓線路全智能核相，其中35kV以下的裸導線可以直接接觸核相，35kV以上的裸導線采用非接觸式核相，非接觸核相是將鉤式探測器逐漸靠近被測導線，當感應到電場信號時就可以完成核相，這樣無需直接接觸高壓導線，更加安全！

3、ZSTAG-9700無線高低壓核相電流測試儀同時具有高壓驗電器、高壓相位表、高壓相序表的功能，可以用于驗電、相序測試，變壓器組別判斷等。

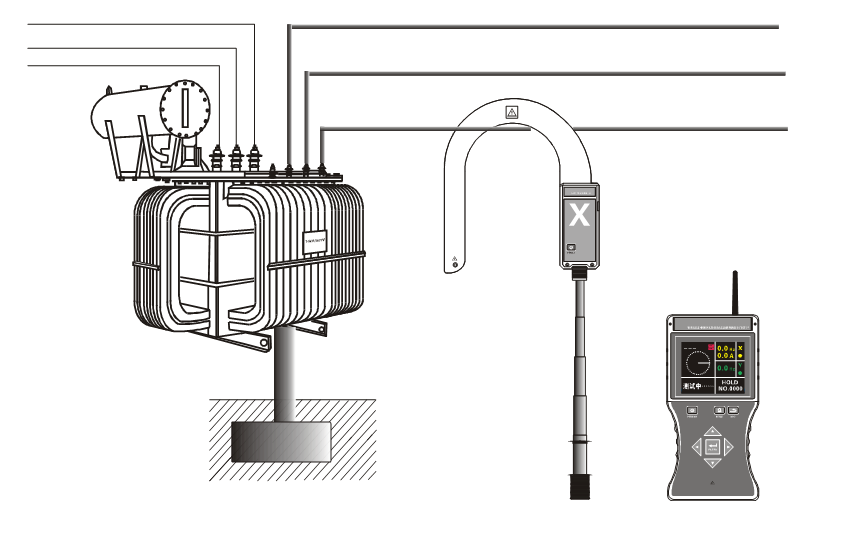

4、勾式探測器還具有高低壓電流、漏電流測試功能，電流測量范圍為0～20000A，同時滿足核相、電流、漏電流、相位、相序、驗電測試；也可以用于漏電巡查：將具有測試電流功能的X探測器鉤在電纜上，沿線巡查，若接收器由有較大電流顯示突變為很小電流或無電流顯示，該點即為電纜漏電點。

安全須知
1、高壓！危險！操作者須經嚴格培訓并獲得國家相關高壓操作認證才能使用本儀表進行現場測試。
2、操作者必須完全理解手冊說明并能熟練操作本儀表后才能進行現場測試。
3、被測線路電壓超過600V時須連接絕緣桿使用。
4、嚴禁用本儀表接觸測試超過35kV的裸導線或匯流母線(可接觸測試35kV以下的裸導線或匯流母線，或110kV以下具有安全絕緣外皮的線纜)。
5、非接觸式核相：鉤式探測器逐漸靠近導線核相，不用接觸導線。
6、可測導線或電纜最大外徑Ф168mm，可測母排最大尺寸168mm×245mm。
7、首次使用應對絕緣桿做耐壓試驗，必須使用合格的絕緣桿。
8、請使用專配絕緣桿連接該儀表。
9、儀表連接好伸縮絕緣桿后要輕拿輕放，避免與地面沖擊造成損壞。
10、請勿于高溫潮濕，有結露的場所及日光直射下長時間放置和存放儀表。
11、長時間不用儀表，請定期給電池充電或取出電池。

ZSTAG-9700無線高低壓核相電流測試儀參數
功能	高低壓無線語音核相，電流、漏電流、頻率、相位、相序、驗電測試；多芯電纜漏電巡查等
電源	接收器： DC 9V可充鋰電池探測器： DC 5V可充鋰電池 USB充電接口，連續工作約10小時
測試方式	鉤式探測器，可以掛在線路上或鉤住導線測試
傳輸方式	315MHz、433MHz無線傳輸
核相距離	約160m
顯示模式	3.5寸真彩液晶屏顯示
可測線徑	Ф168mm的導線，或168mm×245mm的母排
量程	核相電壓等級：AC 1V～550kV
	相位：0.0°～360.0°
	頻率：45Hz～75Hz
	電流：0.00A～20000A
分辨力	0.1°；0.1Hz；10mA
精度(23℃±5℃，80%RH以下)	相位：≤±10°
	頻率：≤±2Hz
	電流：0～6000A,±3%±5dgt; 6000A～20000A,±4%±5dgt;
相別定性	同相:－30°～30°；異相: 90°～150°和210°～270°
語音功能	同相、異相、X信號正常、Y信號正常等語音功能
絕緣桿尺寸	拉伸后長約5m；收縮后長約1m(5節)
數據存儲	9999組
核相方式	接觸核相：35kV以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸核相。(帶絕緣桿操作)
核相方式	非觸核相：35kV以上裸導線，或110kV以上線路采用非接觸核相。(帶絕緣桿操作)
驗電指示	探測器“嘟--嘟--嘟”蜂鳴聲
換檔	自動換檔
位置誤差	測試電流時導線位置誤差的影響：A區無位置誤差；B區約增加0.2%；C區約增加2%(見后圖)
采樣速率	2次/秒
儀表尺寸	鉤式探測器：長寬厚310mm×270mm×52mm
	探測器：長寬厚145mm×60mm×48mm
	接收器：長寬厚250mm×100mm×40mm
背光控制	按上下箭頭鍵調整背光亮度
感應強度控制	根據感應的電場強不同，探測器能自動控制放大倍數，便于排線密集場所核相
數據保持	測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持
退出功能	按ESC鍵退出當前功能界面，返回上級目錄
數據查閱	按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據
無信號指示	當接收器沒有收到發射信號時動態顯示“----”符號
自動關機	開機約15分鐘后，儀表自動關機，以降低電池消耗
電池電壓	當電池電量不足時探測器：電源指示燈慢閃，提醒充電接收端：電池電壓低符號顯示，提醒充電
額定電流	探測器：35mA max；接收器：300mA max
儀表質量	檢測儀：496g(含電池)
	接收器：395g(含電池)
	絕緣桿：1.45kg
	總質量：13.5kg(含儀表箱)
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃～60℃；70%Rh以下
干擾	無特強電磁場；無433MHz 、315MHz同頻干擾
絕緣強度	絕緣桿：AC 110kV/rms(5節絕緣桿全部拉伸后，兩端之間)
	檢測儀：2000V/rms(絕緣桿連接頭與檢測儀頂端之間)
	接收器：2000V/rms(外殼前后兩端之前)
結構	防滴漏Ⅱ型、IP63
適合安規	GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求
適合安規	符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準

附件
1	鉤式探測器	1臺
2	探測器（X、Y各1個）	2個
3	接收器	1臺
4	天線	4根
5	伸縮絕緣桿	2根
6	布包	1個
7	USB充電器、充電線	2套
8	自校線	1根
9	輔助接地線	2根
10	說明書	1本
11	出廠報告	1份
12	合格證	1張
