ZSWX-3300無線高低壓相序表

用于測量400V、10kV、35kV等三相線路的相序、相位、電壓、頻率,核相測試,變壓器組別判斷
參考標準： GB13398-2008,DL/T971-2005
- 無線通訊距離達100m
- 35kV及以下的裸導線可以直接接觸測量
- 35kV以上的裸導線采用非接觸式測量

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載

產品簡介

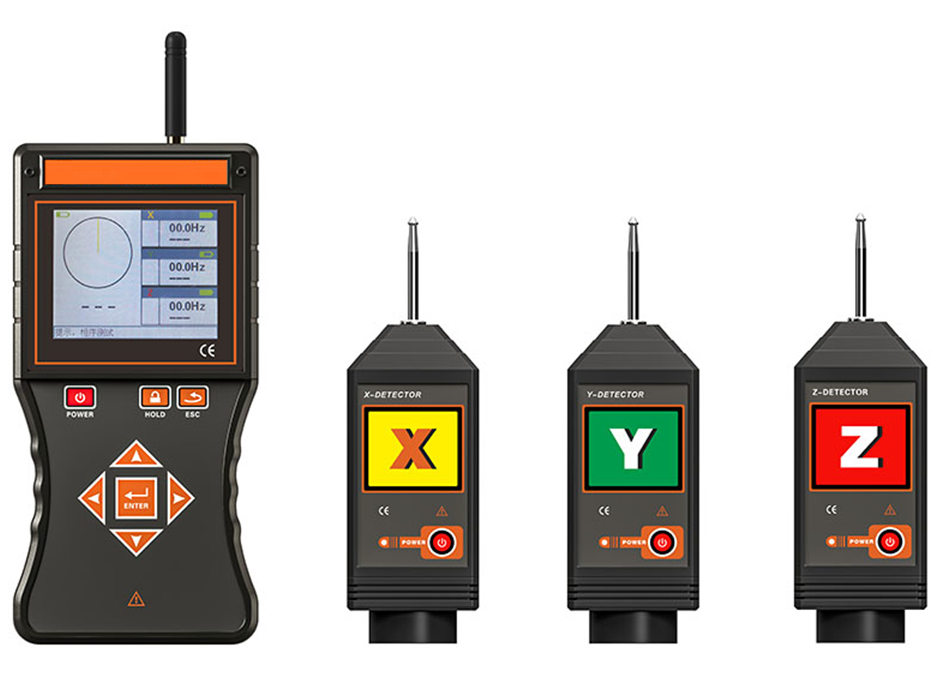

ZSWX-3300無線高低壓相序表又名無線高低壓相序表,簡稱高壓相序表,由無線接收器、XYZ探測器、伸縮絕緣桿等組成。用于測量400V、10kV、35kV等三相線路的相序、相位、電壓、頻率,核相測試,變壓器組別判斷。

產品別稱

無線高低壓相序表、無線相序表、高低壓相序表、全智能無線高低壓相序表、智能無線高低壓相序表、自動無線高低壓相序表、相序表

產品特征

接收器采用3.5寸真彩液晶屏,同屏顯示相序結果、核相結果、相位、頻率、電壓,向圖指示，有“X信號正常、Y信號正常、Z信號正常、同相、異相"等語育提示,清晰直觀,無線通訊距離達100m。其中35kV及以下的裸導線可以直接接觸測量, 35kV以上的裸導線采用非接觸式測量,非接觸測試是將探測器逐漸靠近被測導線,當感應到電場信號時就可以完成相序、核相測試,這樣無需直接接觸高壓導線,安全!

ZSWX-3300無線高低壓相序表同時具有高壓核相儀、高壓驗電器、高壓相序表、高壓電壓表的功能。

ZSWX-3300無線高低壓相序表參數
功能	高低壓三相線路相序、核相、頻率、相位、驗電、電壓測試
電源	接收器： DC 7.4V 1500mAH可充鋰電池探測器： DC 3.7V 1000mAH可充鋰電池 USB充電接口，連續工作約8小時
傳輸方式	315MHz、433MHz無線傳輸
核相距離	最大約100m
顯示模式	3.5寸真彩液晶屏顯示
量程	核相電壓等級：AC 1V～550kV（超過35 kV 非接觸核相）
	電壓：AC 1kV～35kV（接觸測試電壓時）
	相位：0°～360°
	頻率：45Hz～75Hz
分辨率	0.1°；0.1Hz；1V
精度(23℃±5℃，80%RH以下)	相位：≤±10°
	頻率：≤±2Hz
	電壓：±15%±5dgt（1kV～35kV，高壓架空線路，其它應用誤差±25%±5dgt）
結果定性	相序（相位以X探測器為基準） A相：330°～0°或0°～30° B相：90°～150° C相：210°～270° 正相序：X=A相，Y=B相，Z=C相反相序：X=A相，Y=C相，Z=B相
結果定性	同相：330°～0°或0°～30° 異相：90°～150°和210°～270°
語音功能	同相、異相、X信號正常、Y信號正常等語音功能
絕緣桿尺寸	拉伸后長約3.2m；收縮后長約0.6m(可選購5米桿)
數據存儲	9999組
測量方式	接觸測量：35kV及以下裸導線，或110kV以下有安全絕緣外皮的導線直接接觸測試(帶絕緣桿操作)
	非接觸測量：35kV以上裸導線，或110kV以上線路采用非接觸核相，逐漸靠近該導線(帶絕緣桿操作)
	輔助接地線測量：低于100V時，如果測量結果不穩定，則需要使用輔助接地線與接地點相連接，增強信號
驗電指示	有電時探測器發出“嘟--嘟--嘟”蜂鳴聲
換檔	自動換檔
采樣速率	2次/秒
儀表尺寸	探測器：長寬厚145mm×60mm×48mm
儀表尺寸	接收器：長寬厚250mm×100mm×40mm
背光控制	按上下箭頭鍵調整背光亮度
感應強度控制	根據感應的電場強不同，探測器能自動控制放大倍數，便于排線密集場所核相
數據保持	測試模式下按HOLD鍵保持數據，再按HOLD鍵取消保持
退出功能	按ESC鍵退出當前功能界面，返回上級目錄
數據查閱	按ENTER進入數據查閱模式后，按箭頭鍵翻閱所存數據
無信號指示	當接收器沒有收到發射信號時動態顯示“----”符號
自動關機	開機約15分鐘后，儀表自動關機，以降低電池消耗
電池電壓	當電池電壓低于3.2V時：探測器：電源指示燈慢閃，提醒充電；接收端：電池電壓低符號顯示，提醒充電；
額定電流	探測器：20mA max；接收器：200mA max
儀表質量	探測器：205g(含電池)
	接收器：395g(含電池)
	絕緣桿：0.5kg(1根)
	總質量：5.6kg(含儀表箱)
工作溫濕度	-10℃～40℃；80%Rh以下
存放溫濕度	-10℃～60℃；70%Rh以下
干擾	無特強電磁場；無433MHz 、315MHz同頻干擾
絕緣強度	絕緣桿：AC 110kV/rms(絕緣桿全部拉伸后，兩端之間)
	探測器：2000V/rms(外殼兩端之間)
	接收器：2000V/rms(外殼兩端之間)
結構	防滴漏Ⅱ型、IP63
適合安規	GB13398－92、GB311.1－311.6－8、3DL408－91標準和國家新頒布電力行業標準《帶電作業用1kV～35kV便攜式核相器通用技術條件DL/T971-2005》要求
適合安規	符合IEC61481－A2:2004；IEC 61243－1 ed.2:2003標準

附件
1	探測器	3個(X、Y、Z各1個)
2	接收器	1臺
3	天線 (接收機用)	1根
3	伸縮絕緣桿	3根
4	鋁箱	1個
5	探鉤、探針	6只（各3只）
6	USB充電器、充電線	1套
7	鋰電池	4個(儀表內)
8	自校線	1根
9	輔助測試線	3根
10	說明書	1本
11	出廠報告	1份
12	合格證	1張
