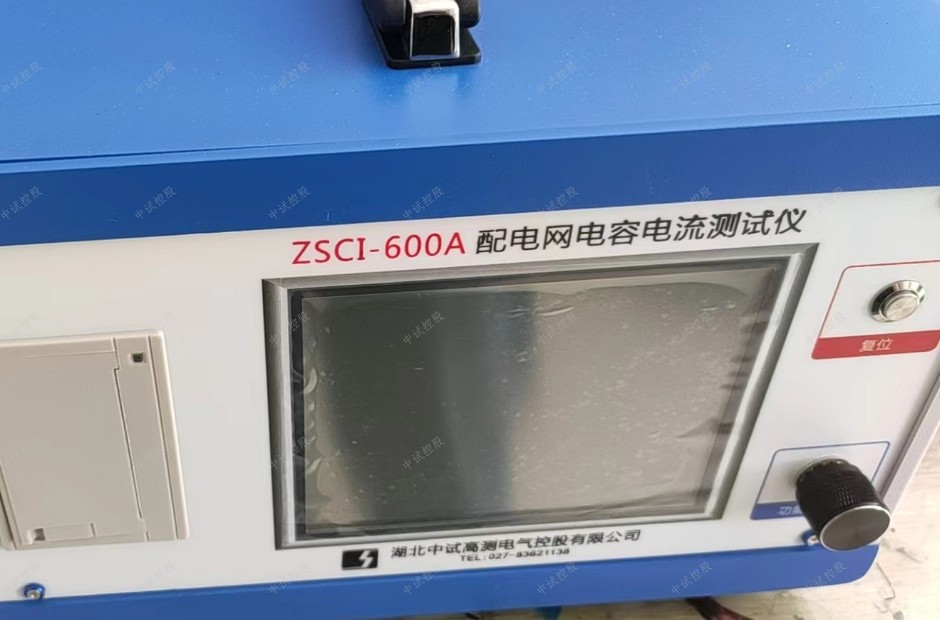

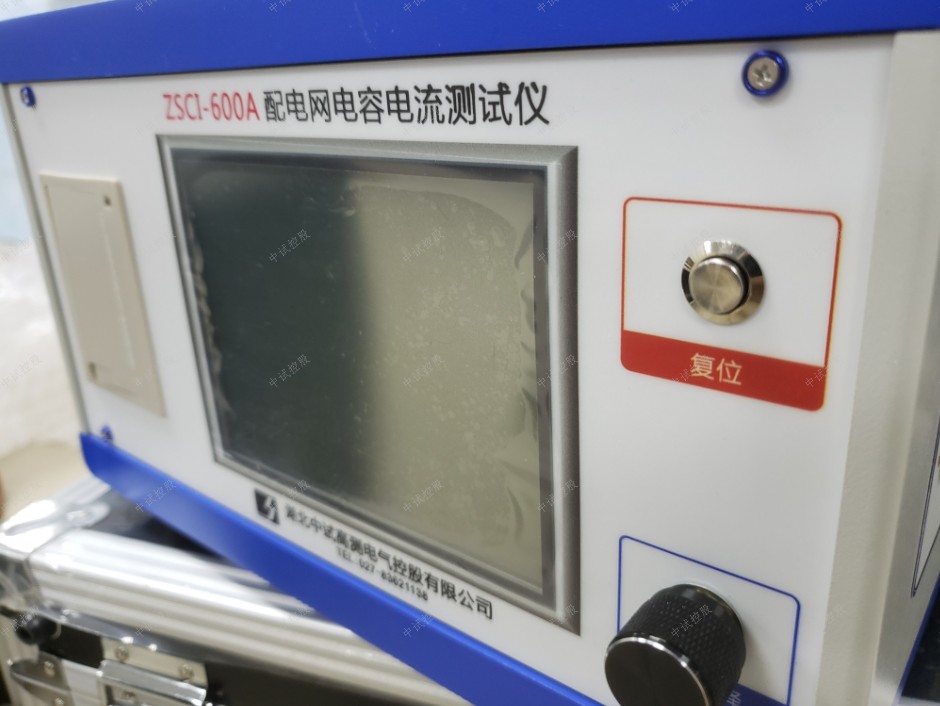

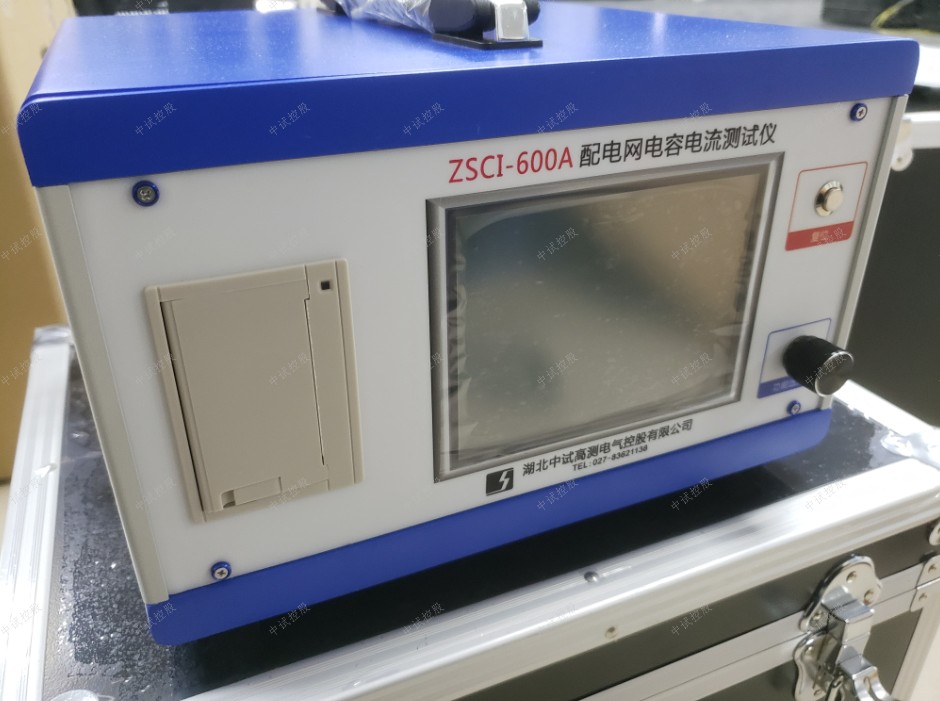

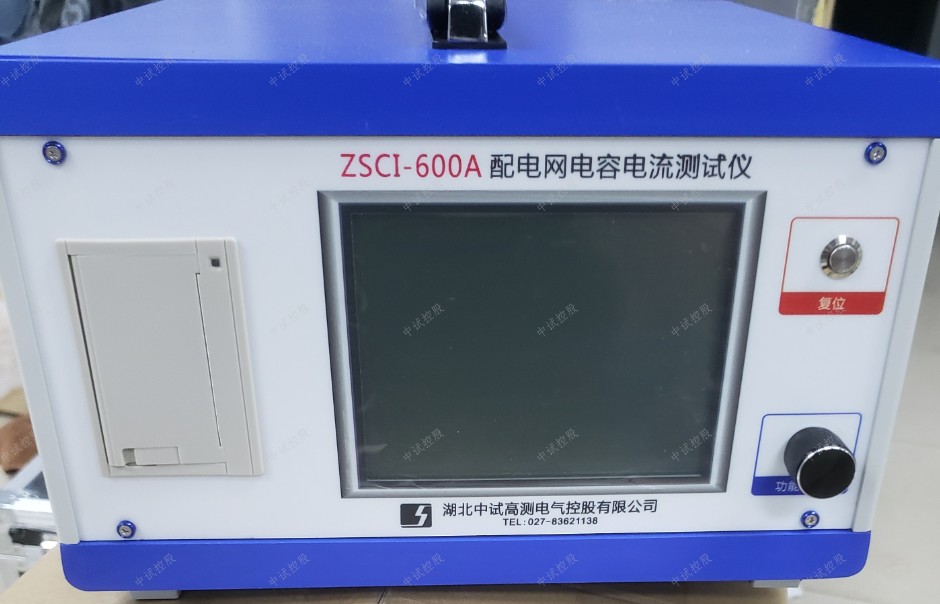

ZSCI-600A 電容電流測試儀（PT開口三角法）

66kV、35kV、10kV及以下電力系統配電網系統單相接地時，流過故障點的電流實際是線路對地電容產性的電容電流
參考標準：DL/T 846.12-2016
- 適用電壓等級：10kV. 35kV. 66kV
- 采用PT開口三角形異頻信號注入法測量配電網電容電流
- 要求系統必須平衡，精度±5%

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載
行業配套

產品簡介

1、目前我國配電系統的電源中性點一般是不直接接地的，所以當線路單相接地時流過故障點的電流實際是線路對地電容產生的電容電流。

2、據統計，配電網的故障很大程度是由于線路單相接地時電容過大而無法自行息弧引起的。因此，我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對配網的電容電流進行測量以做決定。

3、配電網的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量配電網的對地電容值。

4、傳統的測量配網電容電流的方法有單相金屬接地的直接法、外加電容間接測量法等，這些方法都要接觸到一次設備，因而存在試驗危險、操作繁雜，工作效率低等缺點。

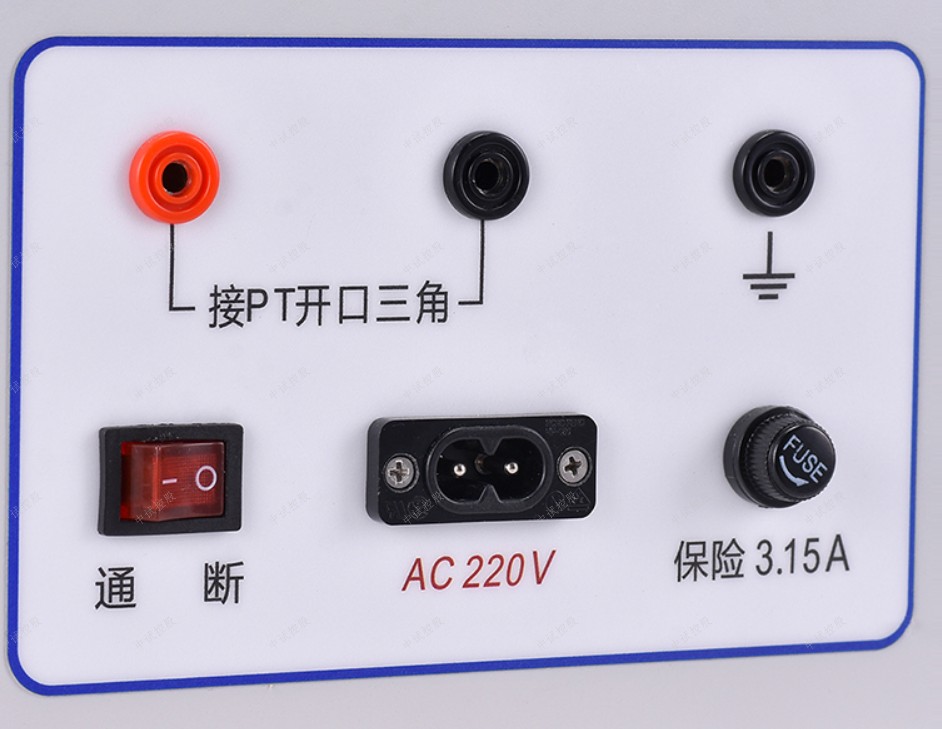

5、ZSCI-600A電容電流測試儀直接從PT的二次側測量配電網的電容電流，與傳統的測試方法相比，該儀器無需和一次側打交道，因而不存在試驗的危險性，無需做繁雜的安全措施和等待冗長的調度命令，只需將測量線接于PT的開口三角端就可以測量出電容電流的數據。

6、由于從PT開口三角處注入的是微弱的異頻測試信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz的工頻干擾信號，同時測試儀的輸出端可以耐受100V的交流電壓，若測量時系統有單相接地故障發生，亦不會損壞PT和測試儀，因而無需做特別的安全措施，使這項工作變得安全、簡單、快捷，且測試結果準確、穩定、可靠。

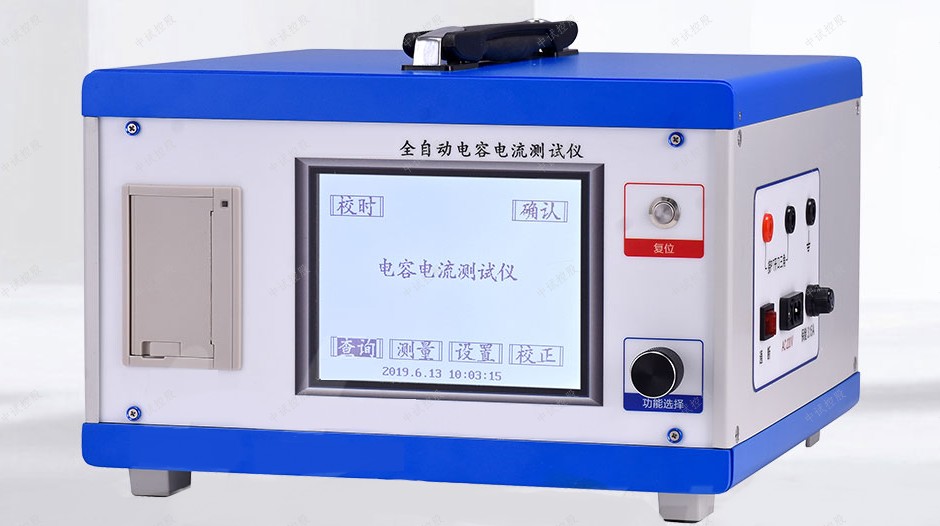

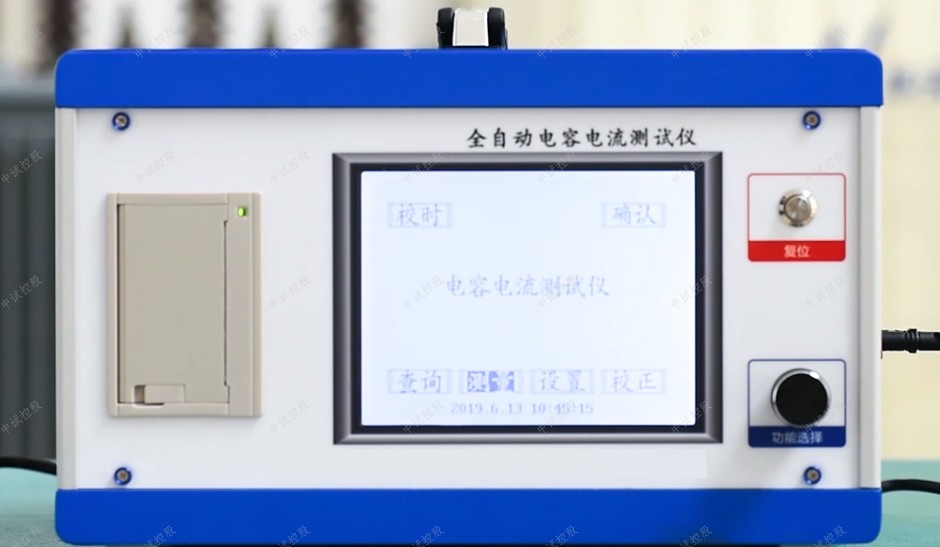

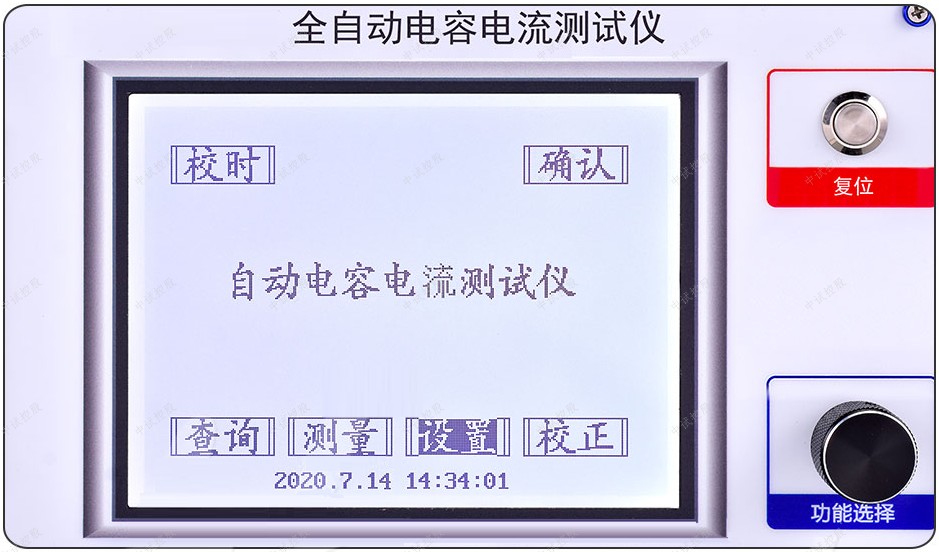

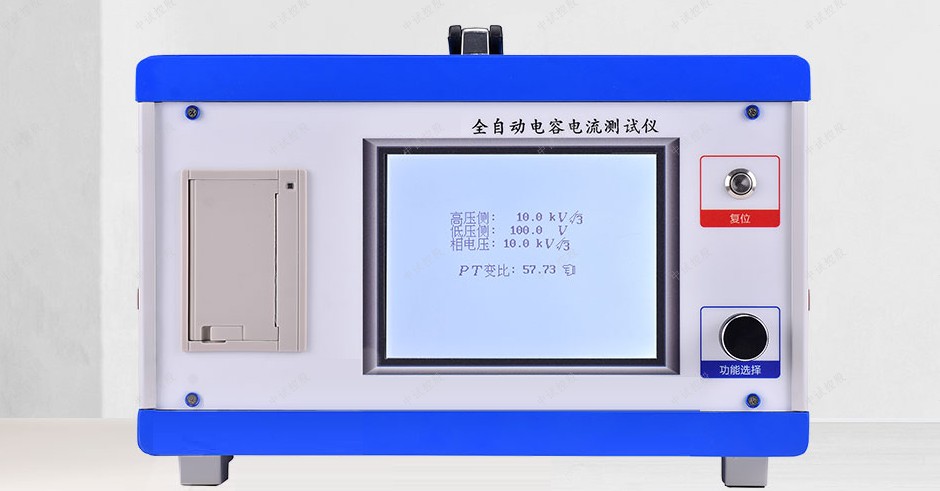

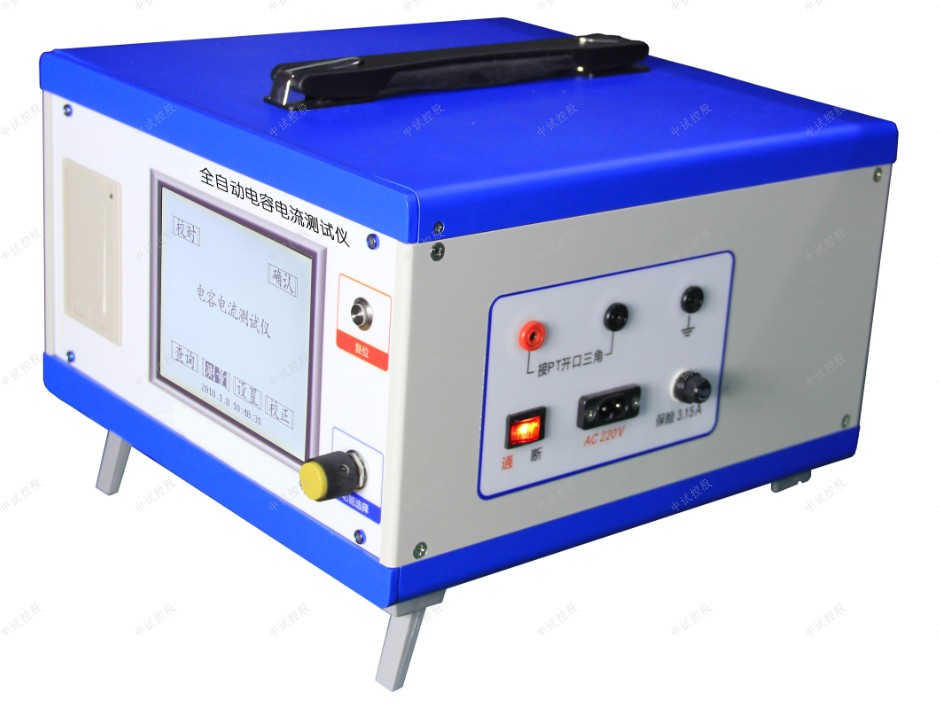

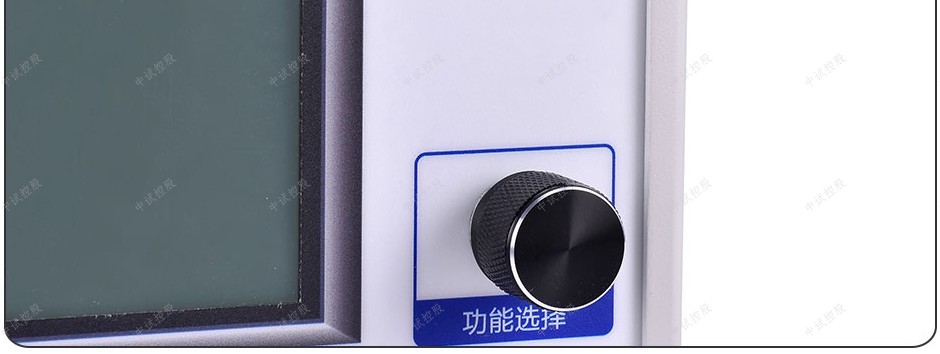

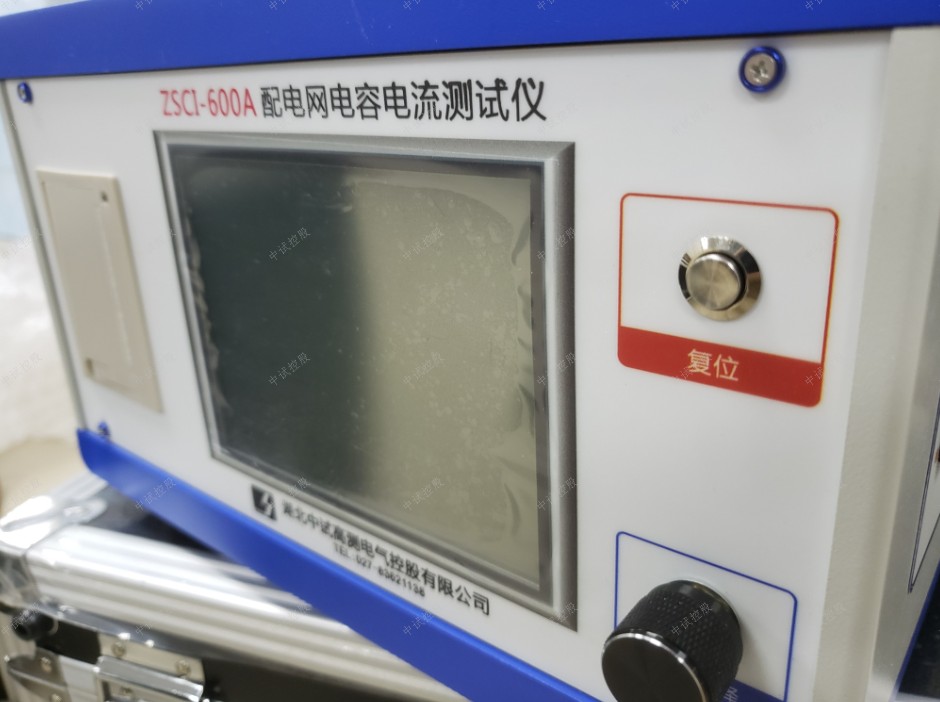

7、ZSCI-600A電容電流測試儀采用大屏幕液晶顯示，中文菜單，操作非常簡便，且體積小、重量輕，便于攜帶進行戶外作業，接線簡單，測試速度快，數據準確性高，大大減輕了試驗人員的勞動強度，提高了工作效率。

引用標準
DL/T 840-2003《高壓并聯電容器使用技術條件》
GB 26860-2011《電力安全工作規程(發電廠和變電站電氣部分)》
GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》

產品別稱

全自動電容電流測試儀、電容電流測試儀、配電網電容電流測量儀、配電網電容電流測量儀、配電網電容電流測試儀

產品特征

1、直接從PT的二次側測量配電網的電容電流，與傳統的測試方法相比，該ZSCI-600A 電容電流測試儀（PT開口三角法）無需和一次側打交道，因而不存在試驗的危險性，無需做繁雜的安全措施和等待冗長的調度命令，只需將測量線接于PT的開口三角端就可以測量出電容電流的數據。

2、由于從PT開口三角處注入的是微弱的異頻測試信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz的工頻干擾信號，同時測試儀的輸出端可以耐受100V的交流電壓，若測量時系統有單相接地故障發生，亦不會損壞PT和測試儀，因而無需做特別的安全措施，使這項工作變得安全、簡單、快捷，且測試結果準確、穩定、可靠。

3、操作注意：

① 使用前，儀器必須可靠接地。

② 必須斷開連接在系統中性點上的補償裝置（如消弧100線圈）。

③ 對于少數在PT中性點上安裝高阻消諧器的PT組，必須將消諧器短接后再進行測量。

④ 如果系統兩段母線上的PT二次繞組是并聯運行的，應將二次繞組改成單獨運行的方式后，再進行測量。

⑤ 如果PT開口三角接入的負載（如消諧裝置）阻抗小于100Ω，應將該負載斷開后再進行測量。

⑥ 本測試儀只能從電磁式PT的二次側測量電容電流，不能從電容式電壓互感器（CVT）進行測量。

ZSCI-600A 電容電流測試儀（PT開口三角處注入法）技術參數
測量范圍	對地總電容 ≤120μF（三相對地）
	電容電流 ≤1000A（66kV系統）
	電容電流 ≤760A（35kV系統）
	電容電流 ≤220A（10kV系統）
	電容電流 ≤130A（6kV系統）
電容測量精度	±10%±5個字 0.5μF～1μF
	±5% 1μF～90μF
	±10% 90μF～120μF
電流測量精度	±10% 電容電流<10A
	±5% 電容電流10A-500A
	±10% 電容電流500A-1000A
環境溫度	-10～50℃
相對濕度	≤90%
工作電源	AC220V ±10% 50Hz ±1%

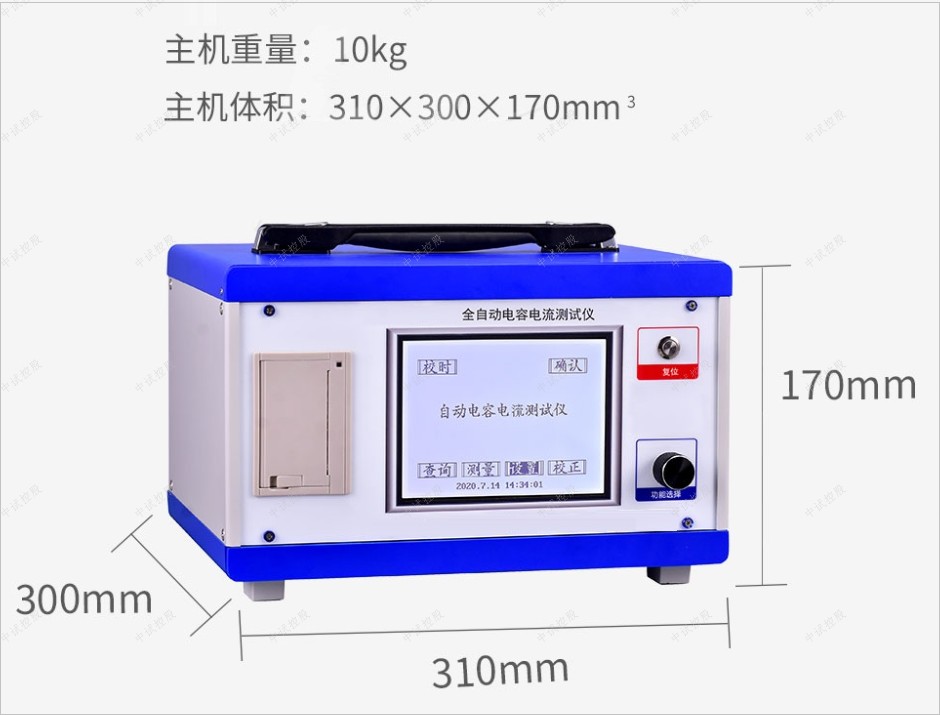

外形尺寸	310× 300×170 mm
儀器重量	10kg

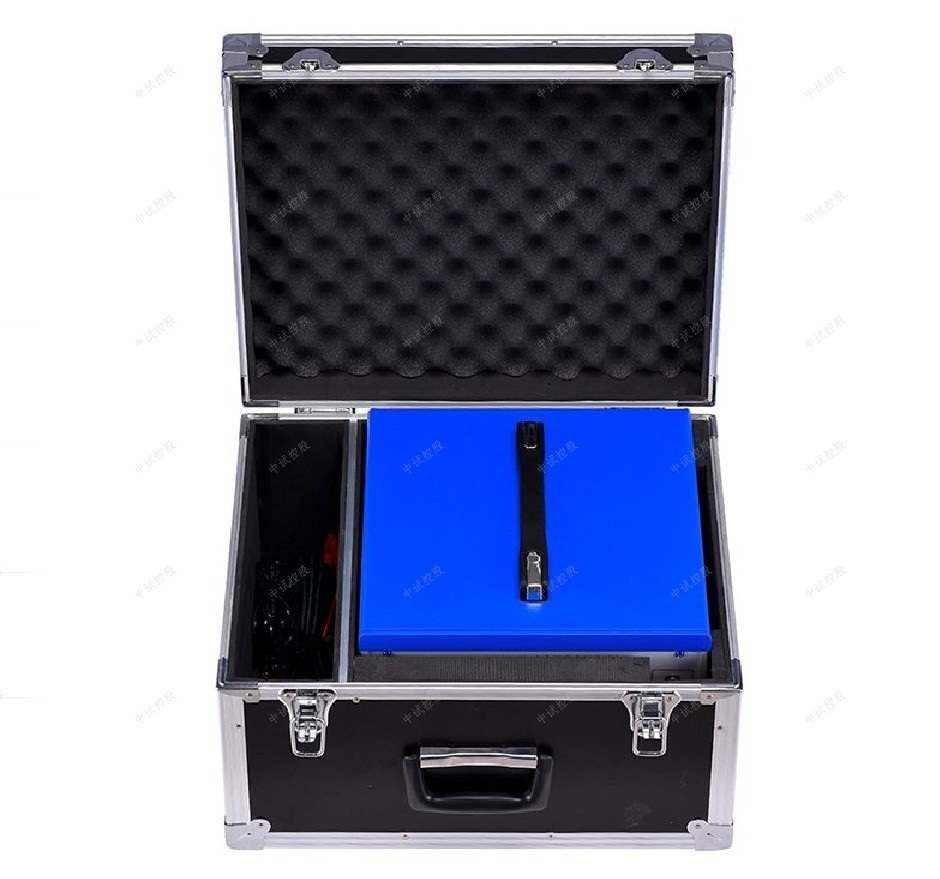

附件
1	主機	1臺
2	220V電源線	1根
3	電壓輸出線	1根
4	接地線	1根
5	3.15A保險管	5只
6	自檢裝置	1個
7	熱敏打印紙	2卷
8	說明書	1本
9	出廠報告	1份
10	合格證	1張

ZSCI-500A 電容電流測試儀（中性點電容法）
ZSCI-600A 電容電流測試儀（PT開口三角法）
測量范圍及精度
項目	6kV系統	10kV系統	35kV系統
量程	三相對地總電容Cx≤120uF即 Ic≤250A
	≤130A 即Cx≤120μF	≤250A 即Cx≤120μF	≤250A 即Cx≤120μF
精度	當≤10 A即3μf≤ Cx≤9μF ±(讀數×10%±5個字)	當≤10 A即3μf≤ Cx≤9μF ±(讀數×10%±5個字)	當≤10 A即3μf≤ Cx≤9μF ±(讀數×10%±5個字)
	當10A≤Ic≤130A 即9μF＜Cx≤120μF ±(讀數×5%±5個字)	當10A≤Ic≤130A 即9μF＜Cx≤120μF ±(讀數×5%±5個字)	當10A≤Ic≤130A 即9μF＜Cx≤120μF ±(讀數×5%±5個字)
電力系統不平衡時，采用系統中性點取樣測量測量配電網電容電流，使用：ZSCI-500A 電容電流測試儀（中性點電容法）電力系統平衡時，采用PT開口三角形異頻信號注入法測量配電網電容電流，使用：ZSCI-600A 電容電流測試儀（PT開口三角法）
