發電機及無功補償|專題 | 打印此頁　　　

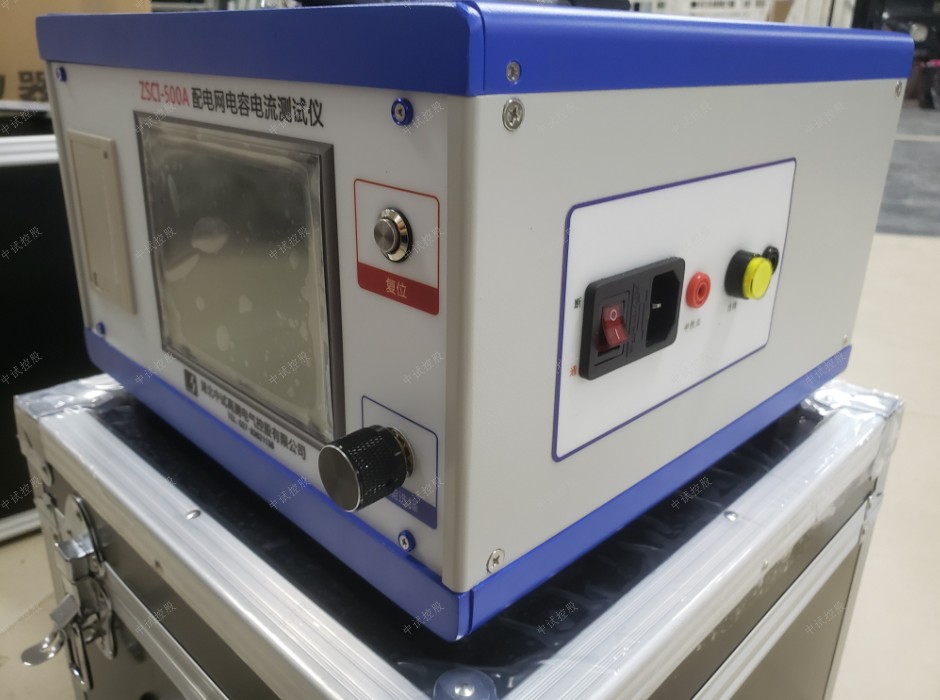

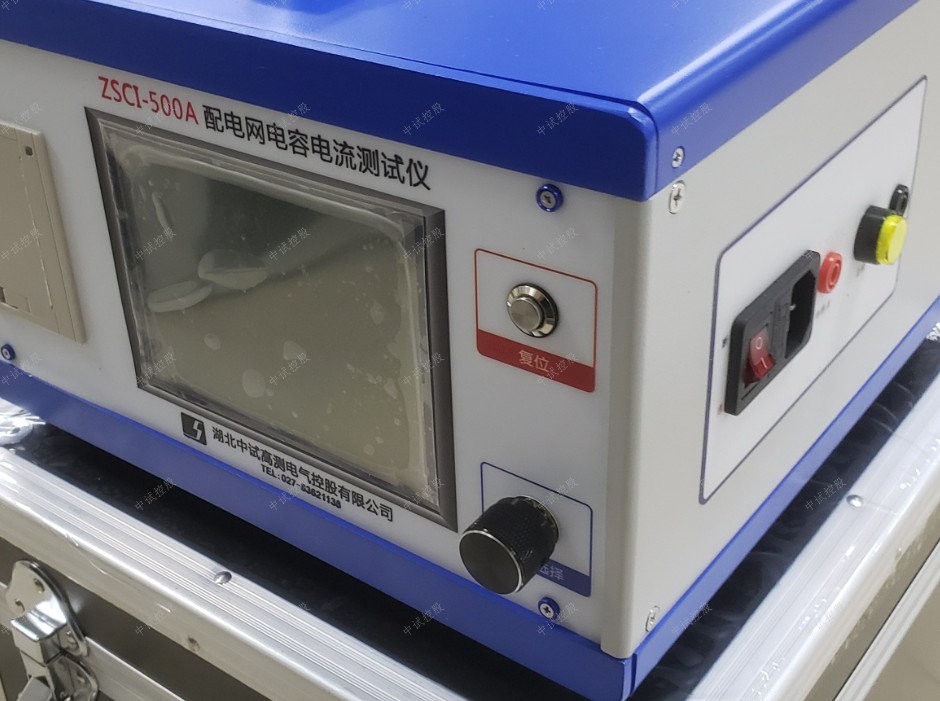

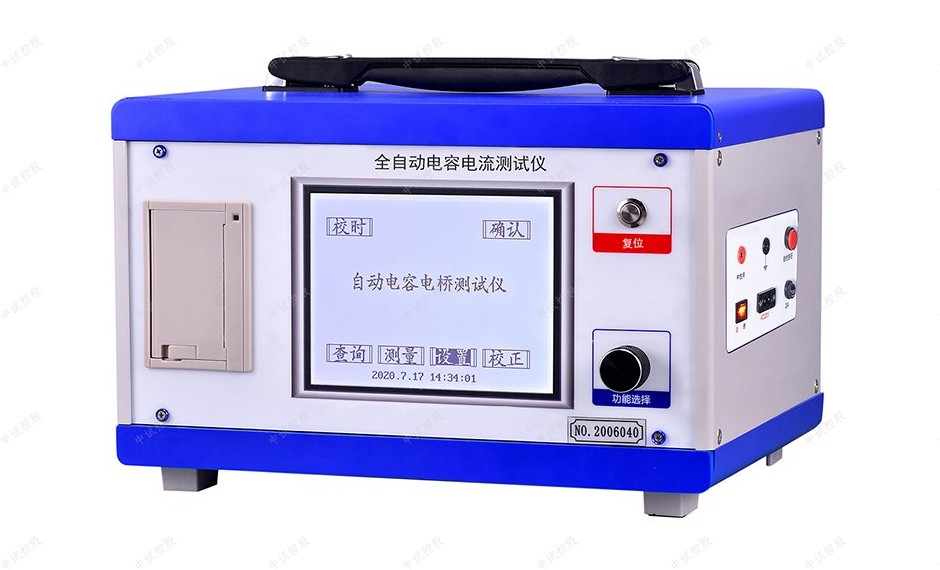

ZSCI-500A 電容電流測試儀（中性點電容法）

66kV、35kV、10kV及以下電力系統配電網系統單相接地時，流過故障點的電流實際是線路對地電容產性的電容電流
參考標準：DL/T 846.12-2016
- 適用電壓等級：10kV. 35kV. 66kV
- 系統不平衡時，電容電流測試從系統中性點取樣測量
- 精度±5%

- 品牌：中試所 ? 中試控股
- 湖北電力試驗技術研究協會會長單位
- 國網 ? 南網 ? 內蒙電網 ? 中廣核 / 首選品牌
歡迎來電咨詢　027-83621138　　聯系我們

產品介紹
應用展示
圖文集合
質保方針
資料下載
行業配套

產品簡介

1、我國的電力規程規定當10kV和35kV系統電容電流分別大于30A和10A時，應裝設消弧線圈以補償電容電流，這就要求對配網的電容電流進行測量以決定是否安裝消弧線圈。

2、配電網的對地電容和PT的參數配合會產生PT鐵磁諧振過電壓，為了驗證該配電系統是否會發生PT諧振及發生什么性質的諧振，也必須準確測量配電網的對地電容值。

3、測量配網電容電流的方法有單相金屬接地直接法、外加電容間接測量法以及在PT開口三角形加信號等方法，但是，在現場最受歡迎和使用較頻繁的還是使用中性點電容法。

4、ZSCI-500A 電容電流測試儀（中性點電容法）采用中性點電容法測量，大屏幕液晶顯示，中文菜單，在做好安全措施后，事先設置儀器參數后則無需觸碰操作儀器，使這項工作變得安全、簡單、快捷，且測試結果準確、穩定、可靠，不受其他運行條件影響，特別是系統不平衡的時候。

引用標準
DL/T 840-2003《高壓并聯電容器使用技術條件》
GB 26860-2011《電力安全工作規程(發電廠和變電站電氣部分)》
GB50150-2006《電氣裝置安裝工程電氣設備交接試驗標準》

產品別稱

全自動電容電流測試儀、電容電流測試儀、配電網電容電流測量儀、配電網電容電流測量儀、配電網電容電流測試儀

產品特征

1、系統不平衡時，在做好安全措施前提下，電容電流測試儀從系統中性點取樣測量，簡單方便。
2、系統平衡時，電容電流測試儀從PT開口三角處注入微弱的異頻信號，所以既不會對繼電保護和PT本身產生任何影響，又避開了50Hz干擾信號，同時測試儀的輸出端可以耐受100V的交流電壓，若測量時系統有單相接地故障發生，亦不會損壞PT和測試儀，因而無需做特別的安全措施，使這項工作變得安全、簡單、快捷。

ZSCI-500A 電容電流測試儀（中性點電容法）技術參數
測量范圍	對地總電容 ≤120μF（三相對地）
	電容電流 ≤1000A（66kV系統）
	電容電流 ≤700A（35kV系統）
	電容電流 ≤200A（10kV系統）
	電容電流 ≤100A（6kV系統）
電容測量精度	±10%±5個字 0.5μF～1μF
	±5% 1μF～90μF
	±10% 90μF～120μF
電流測量精度	±10% 電容電流<10A
	±5% 電容電流10A-500A
	±10% 電容電流500A-1000A
環境溫度	-10～50℃
相對濕度	≤90%
工作電源	AC220V ±10% 50Hz ±1%

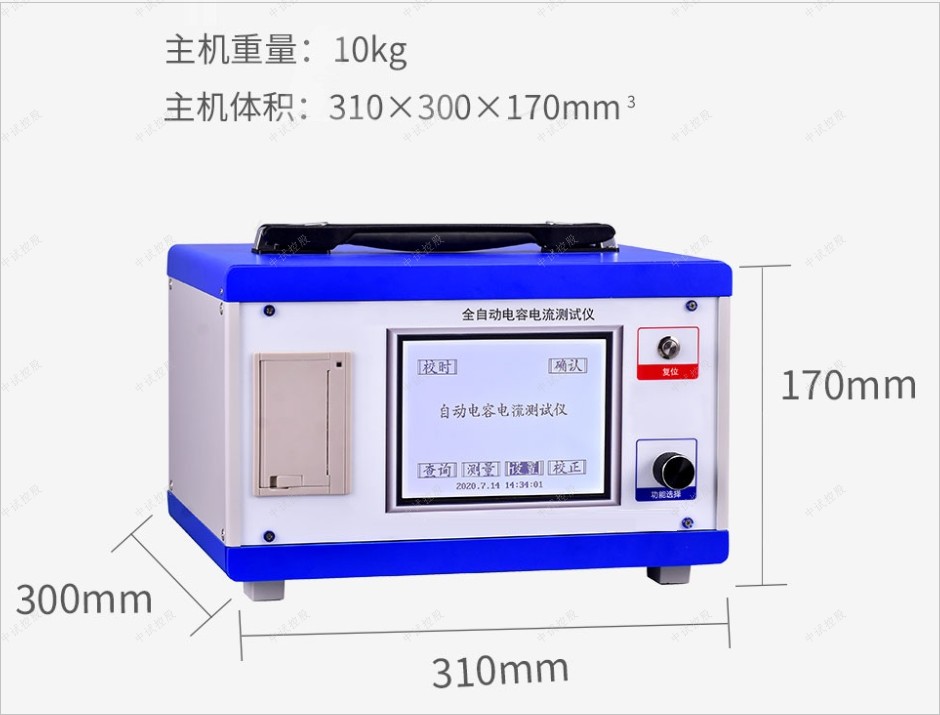

外形尺寸	310× 300×170 mm
儀器重量	10kg

附件
1	主機	1臺
2	10kV分壓器	1個
3	高壓電纜	1根
4	高壓電容（9KV 35nF）	2只
5	高壓電容連接線	1根
6	放電間隙	1個
7	AC 220V電源線	1根
8	分壓器連接線	1根
9	保險座	1個
10	保險管2A(φ10*38)	10只
11	保險管2A(φ5*20)	5只
12	短接線	3根
13	接地線	2根
14	校驗標準	1個
15	絕緣粘膠帶	1卷
16	打印紙	2卷

ZSCI-500A 電容電流測試儀（中性點電容法）
ZSCI-600A 電容電流測試儀（PT開口三角法）
測量范圍及精度
項目	6kV系統	10kV系統	35kV系統
量程	三相對地總電容Cx≤120uF即 Ic≤250A
	≤130A 即Cx≤120μF	≤250A 即Cx≤120μF	≤250A 即Cx≤120μF
精度	當≤10 A即3μf≤ Cx≤9μF ±(讀數×10%±5個字)	當≤10 A即3μf≤ Cx≤9μF ±(讀數×10%±5個字)	當≤10 A即3μf≤ Cx≤9μF ±(讀數×10%±5個字)
	當10A≤Ic≤130A 即9μF＜Cx≤120μF ±(讀數×5%±5個字)	當10A≤Ic≤130A 即9μF＜Cx≤120μF ±(讀數×5%±5個字)	當10A≤Ic≤130A 即9μF＜Cx≤120μF ±(讀數×5%±5個字)
電力系統不平衡時，采用系統中性點取樣測量測量配電網電容電流，使用：ZSCI-500A 電容電流測試儀（中性點電容法）電力系統平衡時，采用PT開口三角形異頻信號注入法測量配電網電容電流，使用：ZSCI-600A 電容電流測試儀（PT開口三角法）
